5.2
Funktion der RPS 450 und Blockschaltbild
Stromwandler
Isolations-
überwachung
Überspannungsableiter
Trenneinrichtung
Generatoranschluss
+

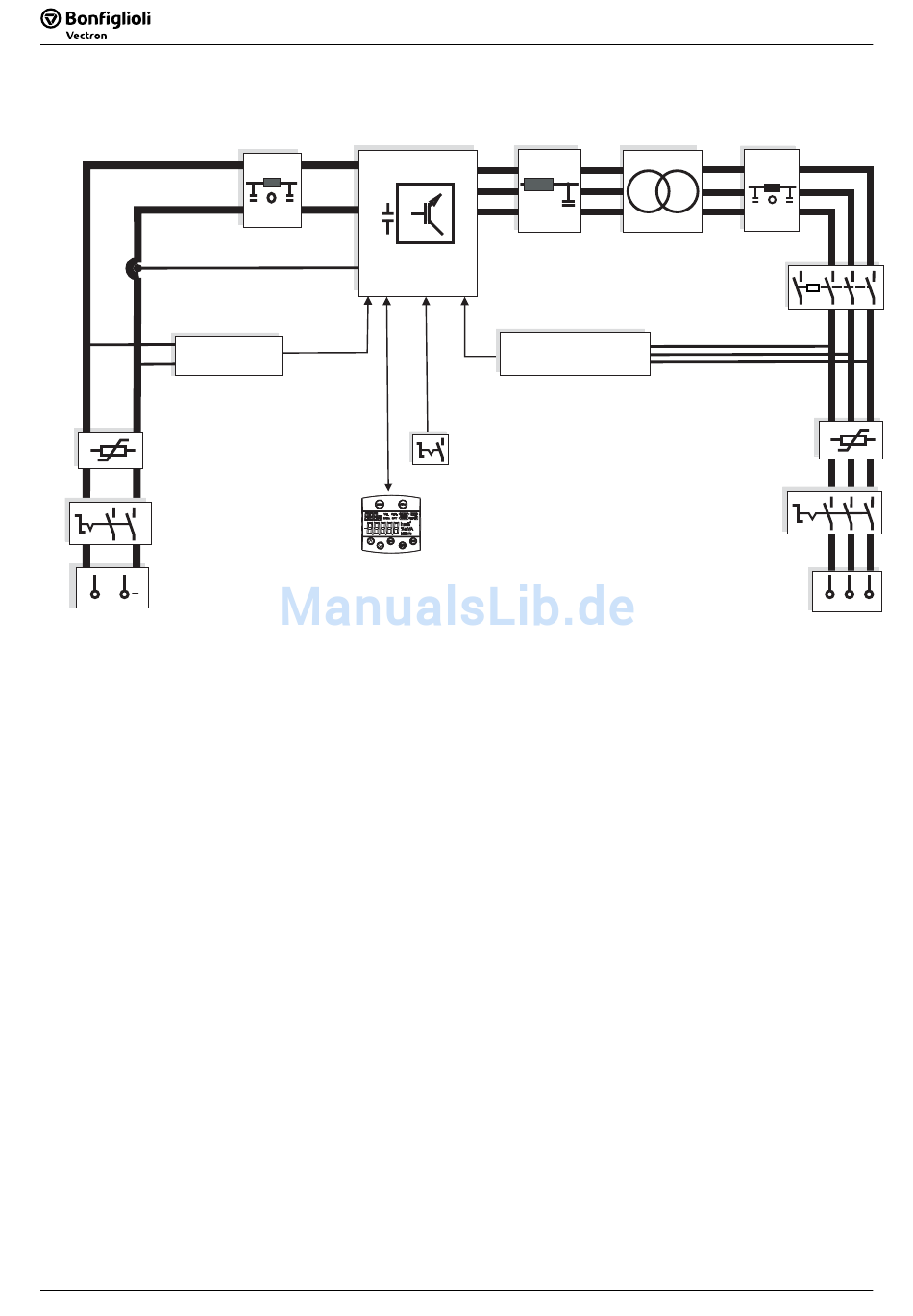

Abbildung 5-8: Blockschaltbild RPS 450
Bei eingeschalteter DC Trenneinrichtung gelangt die vom PV Feld kommende Energie über das DC EMV-Filter
zum Frequenzumrichter. Überspannungsableiter im DC Eingang schützen den Solarwechselrichter vor zerstö-
renden Überspannungseinkopplungen aus dem PV Feld. Im Falle eines Erdschlusses im PV Feld oder den
Komponenten, die mit dem PV Feld verbunden sind, bis zum Trenntransformator, spricht das Isolations-
überwachungsgerät an. Die Ansprechschwelle ist fest eingestellt.
Der Frequenzumrichter übernimmt die Steuerung und Regelung des Solarwechselrichters. Ab einer DC
Spannung von 300 V werden die Netzüberwachung und die Isolationsüberwachung aktiviert.
Wird eine weitere Spannungsschwelle überschritten, beginnt der Solarwechselrichter die momentane Leis-
tung des PV Felds zu bestimmen, wenn
der Solarwechselrichter mittels Steuerschalter freigegeben ist und
-
kein Fehler gemeldet wird.
-
Ergibt die Leistungsabschätzung, dass die momentan vom PV Feld erzeugte Leistung größer als die Verlust-
leistung des Solarwechselrichters ist, wird das Hauptschütz eingeschaltet. Der Frequenzumrichter ist nun
über die Filter und den Transformator mit dem Netz verbunden. Ein Hilfskontakt vom Hauptschütz aktiviert
den Einspeisebetrieb und den MPP Regler. Der MPP Regler stellt die DC Spannung so ein, dass sich ein Leis-
tungsoptimum ergibt.
Wird die Sonneneinstrahlung so schwach, dass die Leistung des PV Felds nicht mehr für einen ökonomischen
Betrieb des Solarwechselrichters ausreicht, werden AC EMV-Filter, Trenntransformator, Sinusfilter und Fre-
quenzumrichter wieder vom AC Netz getrennt.
Fällt am Abend die DC Spannung weiter ab, wird auch die Versorgung der Überwachungseinrichtungen un-
terbrochen.
28
28
EMV-Filter
Frequenzumrichter
AEC
RUN
STOP
ESC
ENT
Sinusfilter
Netzüberwachung
Steuerschalter
Bedieneinheit
FUN
RPS 450
RPS 450
Transformator
EMV-Filter
Hauptschütz
Überspannungsableiter
Trenneinrichtung
Netzanschluss
02.2010.DE
L1
L2
L3
02.2010.DE
