7.3.3 RPS 450-030

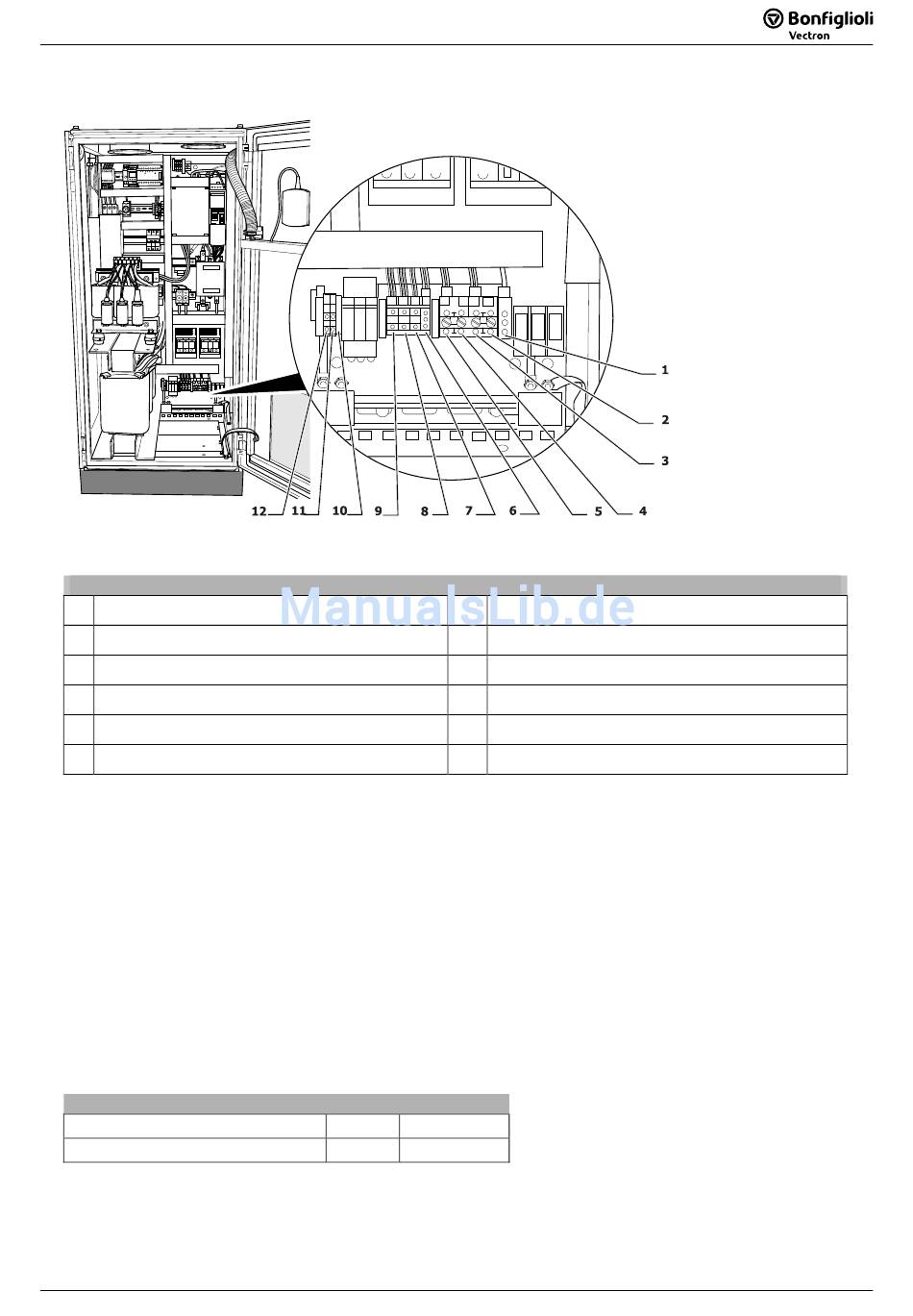

Abbildung 7-4: Anschluss RPS 450-030
1
PE Anschluss
2
DC Anschluss -
3
DC Anschluss -
4
DC Anschluss +
5
DC Anschluss +
6
PE Anschluss
Vor Anschluss der Solarmodule prüfen, ob der Spannungswert für die Solarmodule aus den Herstelleranga-
ben mit den tatsächlichen Werten übereinstimmt. Bei der Spannungsmessung beachten, dass Solarmodule
bei niedrigen Temperaturen und gleich bleibender Sonneneinstrahlung eine höhere DC Spannung liefern.
7.3.3.1
DC Anschluss
•
Der Photovoltaikgenerator wird an die dafür vorgesehenen Klemmen angeschlossen (DC-, DC+).
•
Für den Anschluss Aderendhülsen verwenden.
Auf ausreichenden Leitungsquerschnitt und ausreichende Spannungsfestigkeit der Leitungen achten.
•
•
Den maximalen Leitungsquerschnitt beachten.
•
Die angegebenen Anzugsmomente nicht überschreiten.
Nach VDE 0100-712 ist ein externer Lasttrennschalter auf der Gleichspannungsseite zwischen
•
Photovoltaikgenerator und Solarwechselrichter einzurichten.
Max. Leitungsquerschnitt
Anzugsmoment
02.2010.DE
02.2010.DE
DC Anschluss
2
mm
Nm
7
AC Anschluss L3
8
AC Anschluss L2
9
AC Anschluss L1
10
PE Anschluss
11
Steuerspannung L0
12
Steuerspannung L10
35
3,2 ... 3,7
RPS 450
RPS 450
39
39
