7.2
Solarwechselrichter für Anschluss vorbereiten

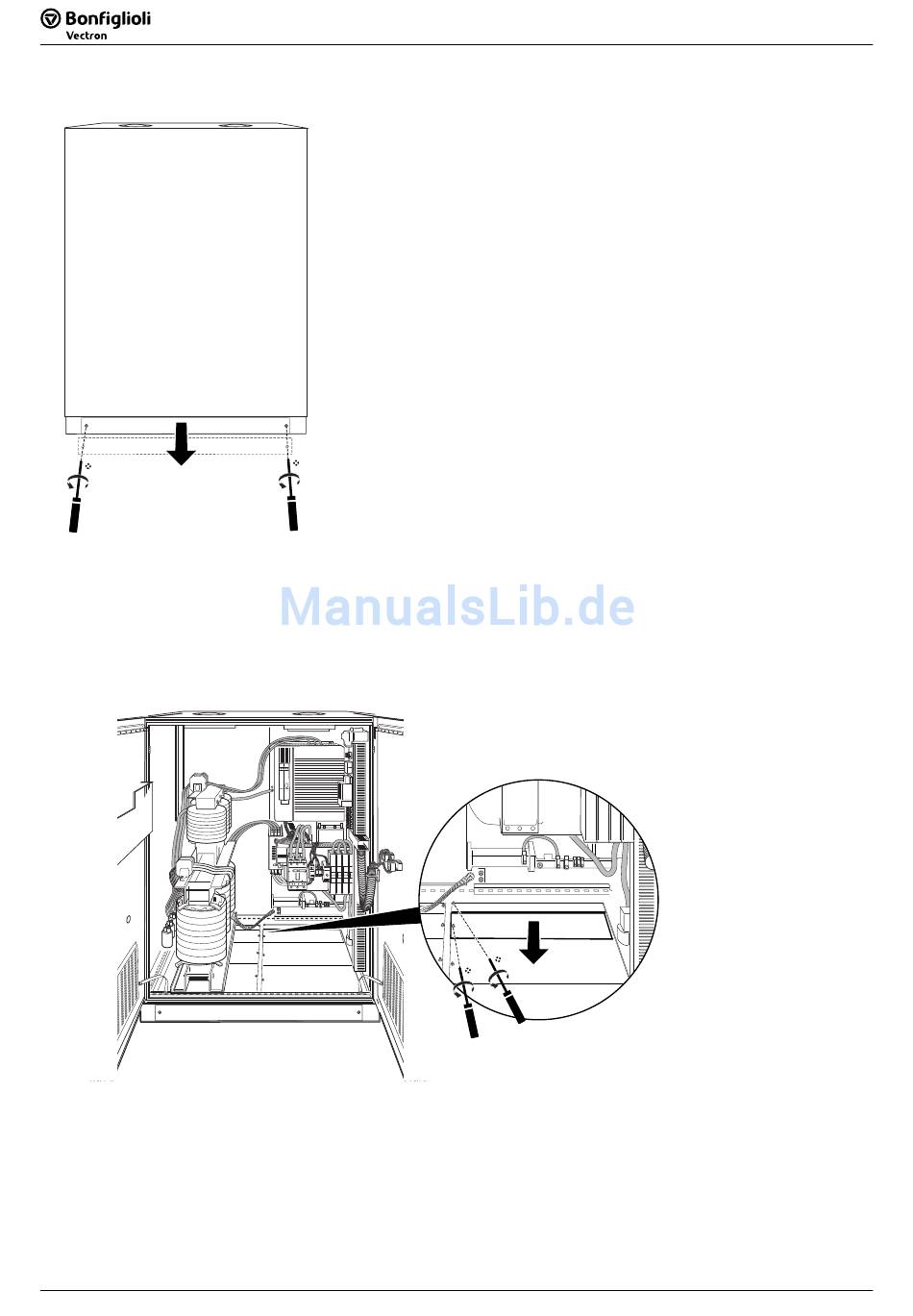

Abbildung 7-1: Sockelblenden demontieren
1. Für das Zuführen der Anschlussleitungen kann eine beliebige Sockelblende demontiert werden. Dies ist
nur erforderlich, wenn kein Kabelkanal im Fundament zum Führen der Leitungen unter den Solarwechsel-
richter vorgesehen ist. Sockelblende im hinteren Teil des Solarwechselrichters demontieren. Bei der Ka-
belzuführung von der Seite muss die seitliche Sockelblende demontiert werden.
2. Bei der hinteren oder seitlichen Einführung der Leitungen in die Sockelblende geeignete Löcher für die
Kabeldurchführungen stanzen.
Abbildung 7-2: Bodenblech demontieren (nur bei RPS 450-120/170 erforderlich)
3. Bodenbleche im hinteren Teil des Solarwechselrichters demontieren.
4. Die Anschlussleitungen in den Solarwechselrichter ziehen.
