7.3.7 Kommunikation
Die Solarwechselrichter können zu einem Bus-System verschaltet werden. Die Bus-Struktur ist linienförmig.
Über einen Bus-Master können bis zu 30 Frequenzumrichter adressiert und angesprochen werden. Die
Kommunikationsverbindung zu einem Datenlogger RPSlog ist auf diese Weise möglich.
Des Weiteren können mit dem Bus-System die Daten von den Solarwechselrichtern während des Betriebs
mit Hilfe eines PCs oder einer SPS abgefragt und gesetzt werden.
•
Für die RS485 Busleitung verdrillte, geschirmte Leitung verwenden.
Den Schirm als Geflechtschirm ausführen (kein Folienschirm).
•
•
Den Leitungsschirm an beiden Enden flächig mit PE verbinden.
•
Bei dem verwendeten Übertragungsverfahren handelt es sich um das Halb-Duplex/2-Draht-Verfahren.
7.3.8 RS485-Baugruppe CM-485T

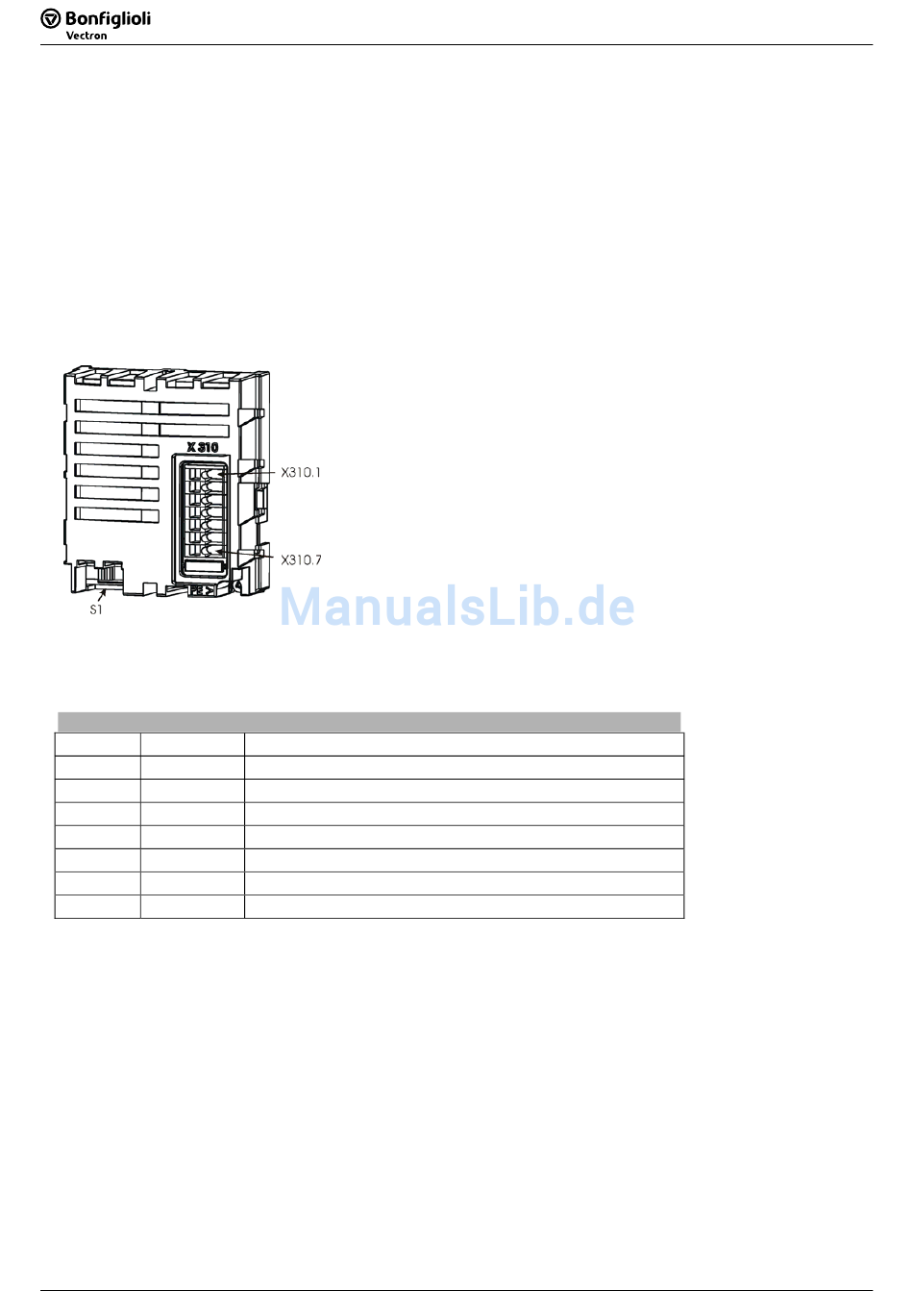

Abbildung 7-9: RS485-Baugruppe
Die RS485-Baugruppe ist auf dem Frequenzumrichter AEC zu finden.
Details zur Belegung der Buchse der folgenden Tabelle entnehmen.
Busstecker X310 CM-485T (7polige Klemmleiste)
Klemme
Name
1
A
2
A'
3
B
4
B'
5
+5 V
6
0 V
7
PE
Der Anschluss der RS485-Schnittstelle erfolgt über die Klemmleiste X4.2, die sich im unteren Bereich des
Schaltschrankes befindet. Leitungsschirm über Schirmanschlussklemmen an die dafür vorgesehene Schirm-
schiene anschließen. Weitere Details zur Verdrahtung können den im Schaltschrank beiliegenden Schaltplä-
nen entnommen werden.
46
46
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 3 für Kabelschleifen
Versorgungsspannung Schnittstellenumsetzer +5 V
Masse / GND
Schirm
RPS 450
Funktion
RPS 450
02.2010.DE
02.2010.DE
