Pos. Symbol
1
2
3
4
5
6
7
8
9
10
•
Alle Dichtringe aus dem Brennerkörper (3) entnehmen und sparsam mit Schmiermittel VR 500
reiben. Anschließend alle Dichtringe in den Brennerkörper einlegen.
•
Brennerkappe (8) in das Spannzangengehäuse (6) schrauben (Spaltmaß beachten).
•
Spannzange (4) in das Spannzangengehäuse stecken und in die Brennerkappe von 0-0,5 mm ein-
schrauben.
•
Maß "L" mit dem Messschieber > siehe Kapitel 5.9.3.4 mit runder Tiefmessstange (10) auf die Elekt-
rodeneinstellehre (9) übertragen.
•
Vormontierte Elektrodenspanneinheit bis zum Spannzangengehäusedichtring (5) in den Brenner ein-
schrauben.
•
Elektrode (1) mit der stumpfen Seite voran, von vorne durch den Brennerkörper in die Spannzange
schieben.
•
Voreingestellte Elektrodeneinstelllehre von vorne über die Elektrode in den Brennerkörper schieben.
•
Elektrodenspanneinheit ins Brennergehäuse bis zu einem Spaltmaß von 1,5-2,0 mm eindrehen. Die
Spitze der Elektrode muss die Schraube der Elektrodeneinstelllehre dabei die ganze Zeit berühren.
•
Spannzangengehäuse mit einer Hand fixieren und die Brennerkappe mit der anderen Hand festzie-
hen. Spaltmaß von 1,5-2,0 mm vom Spannzangengehäuse zum Brennerkörper bleibt dabei erhalten.
•
Elektrode durch Eindrehen des Spannzangengehäuses auf den richtigen Abstand bringen. Elektro-
deneinstelllehre aus dem Brennerkörper entfernen.
•
Die Elektrode darf sich beim Verdrehen der Brennerkappe auf keinen Fall mitdrehen. Notfalls die
Elektrodenspanneinheit neu zusammenbauen.
[1] > siehe Kapitel 10
5.10
Inbetriebnahme

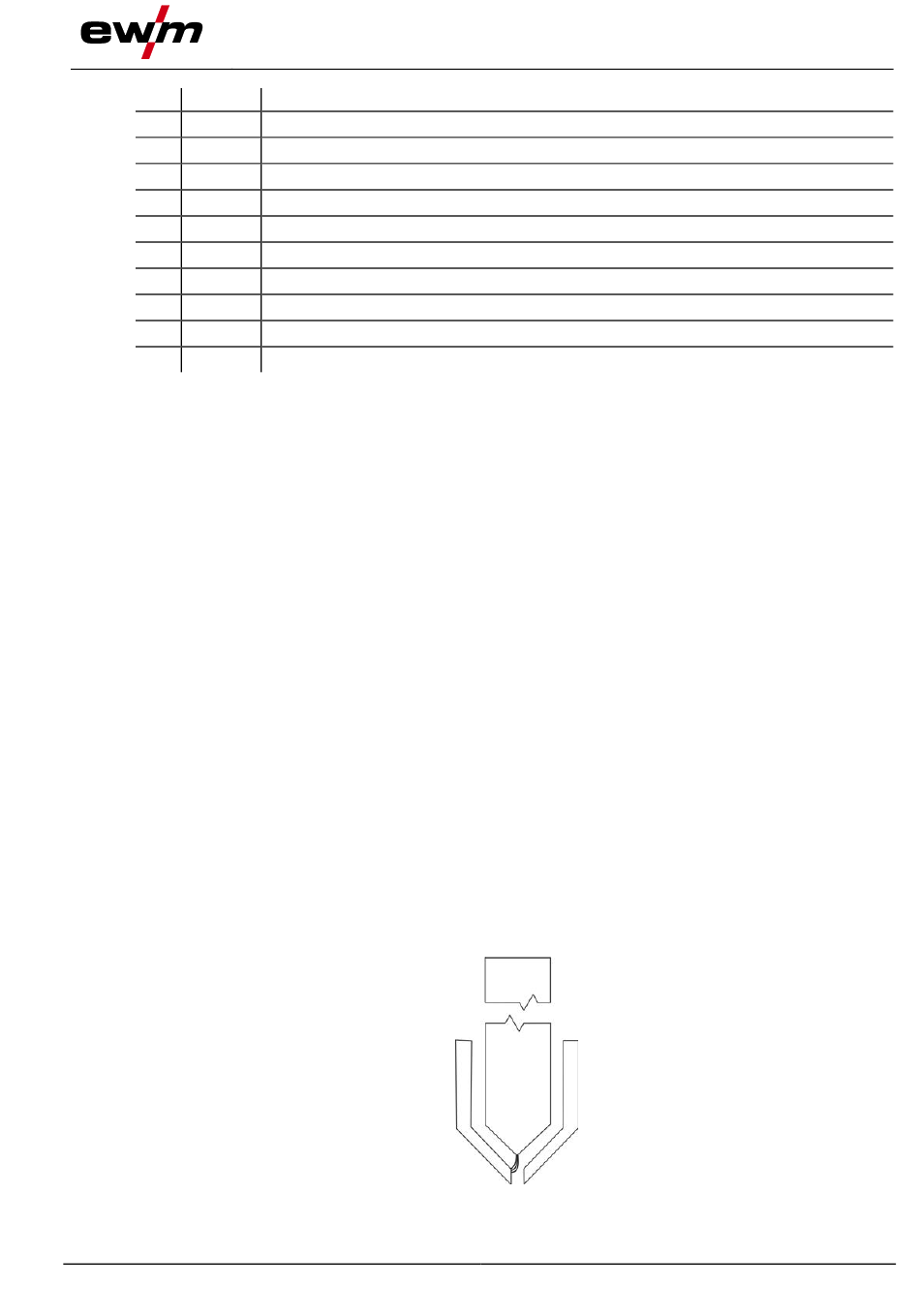

5.10.1 Schweißbeginn
Vor dem Schweißen muss sich der Lichtbogen kurz stabilisieren.
Der Pilotlichtbogen brennt zu diesem Zeitpunkt nicht mittig.
099-008232-EW500
26.05.2020
Beschreibung
0
Elektrode
Gasdüsendichtring
Brennerkörper
Spannzange
Spannzangengehäusedichtring
Spannzangengehäuse
Spannkappendichtring
Brennerkappe
Messschieber mit runder Tiefmessstange
Elektrodeneinstelllehre
Aufbau und Funktion
Abbildung 5-19
Inbetriebnahme
[1]
ein-
29
