5
Inbetriebnahme
5.10
Hilibo Stromeinstellung / Anpassung
Vor Öffnen des Gerätes Sicherheitsmaßnahmen beachten!
Der Hilibostrom ist bei Auslieferung des Gerätes auf 5 A eingestellt.
Mit dieser Strom-Einstellung wird der größte Teil der Anwendungen abgedeckt. Um den
Hilibo- Schweißstrom zu ändern müssen folgende Maßnahmen ergriffen werden:

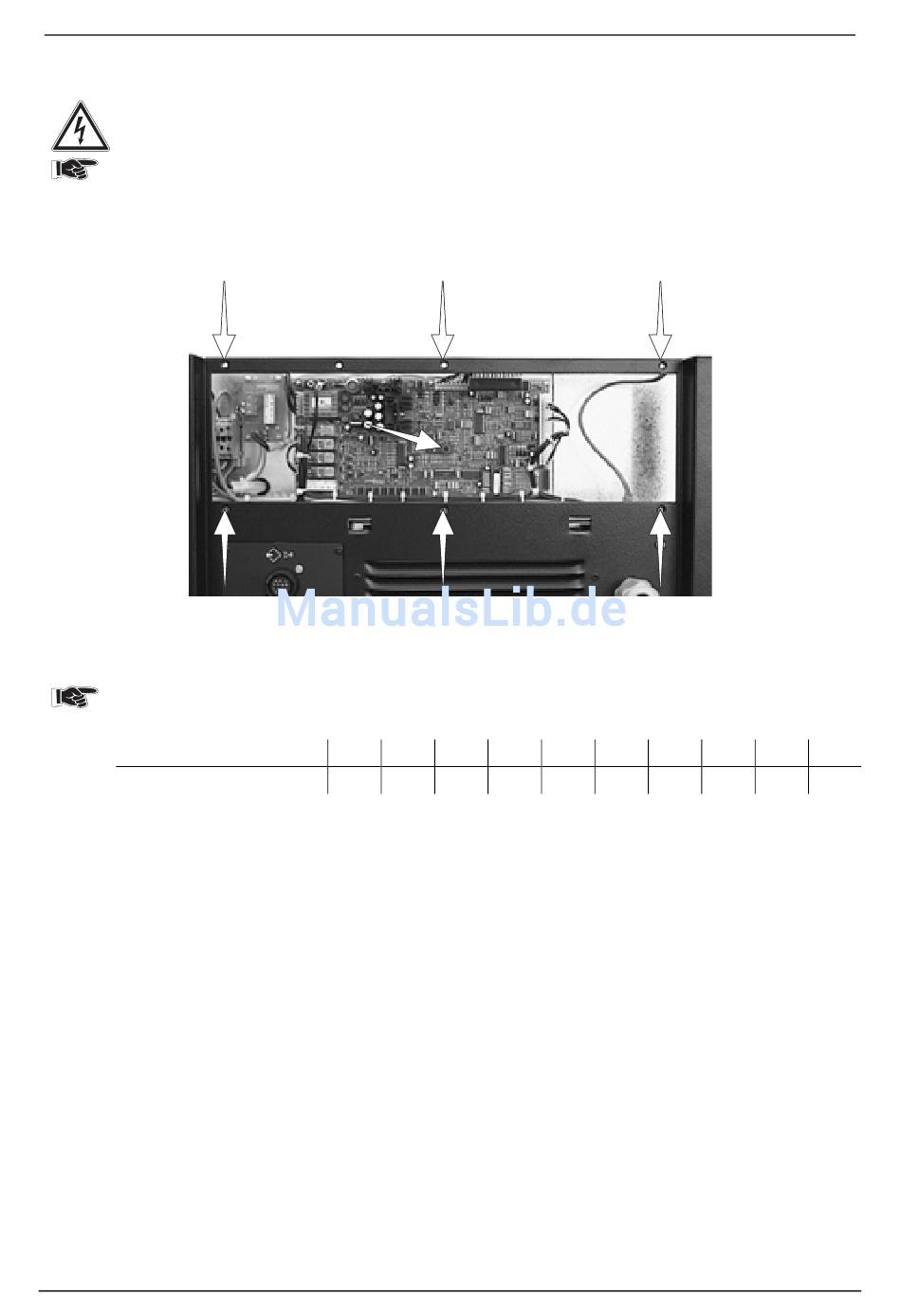

• Auf der Rückseite des Schweißgerätes am Hilibo-Aufsatz (oberer Teil des Gerätes) muß das
Abdeckblech entfernt werden.
• Alle 6 Innensechskantschrauben (Pfeile) herausschrauben und Abdeckblech entfernen.
• Der Hilibo- Strom kann auf der Platine HIL 1 am Hexschalter „S1" verändert werden:
Niemals den Plasma- /Hilibostrom in zu großen Schritten verändern!
Zuordnungstabelle zur Einstellung der Hiliboströme:
Schalterstellung S1
entspricht Hilibostrom:
Gerät ist jetzt schweißbereit!
6
Einstellhinweise (In Bearbeitung)
S1
Abb.3:
Hilibostromeinstellung
0
1
2
1 A
2 A
3 A
5/6
3
4
5
6
4 A
5 A
6 A
7 A
7
8
9
8 A
9 A
10 A
