2
Bedienungselemente
2.1
Gerätefrontseite
A1
B1
C1
D1
E1
Pos.
Symbol Beschreibung
A1
B1
C1
D1
E1
F1
G1
H1
I1
inverter

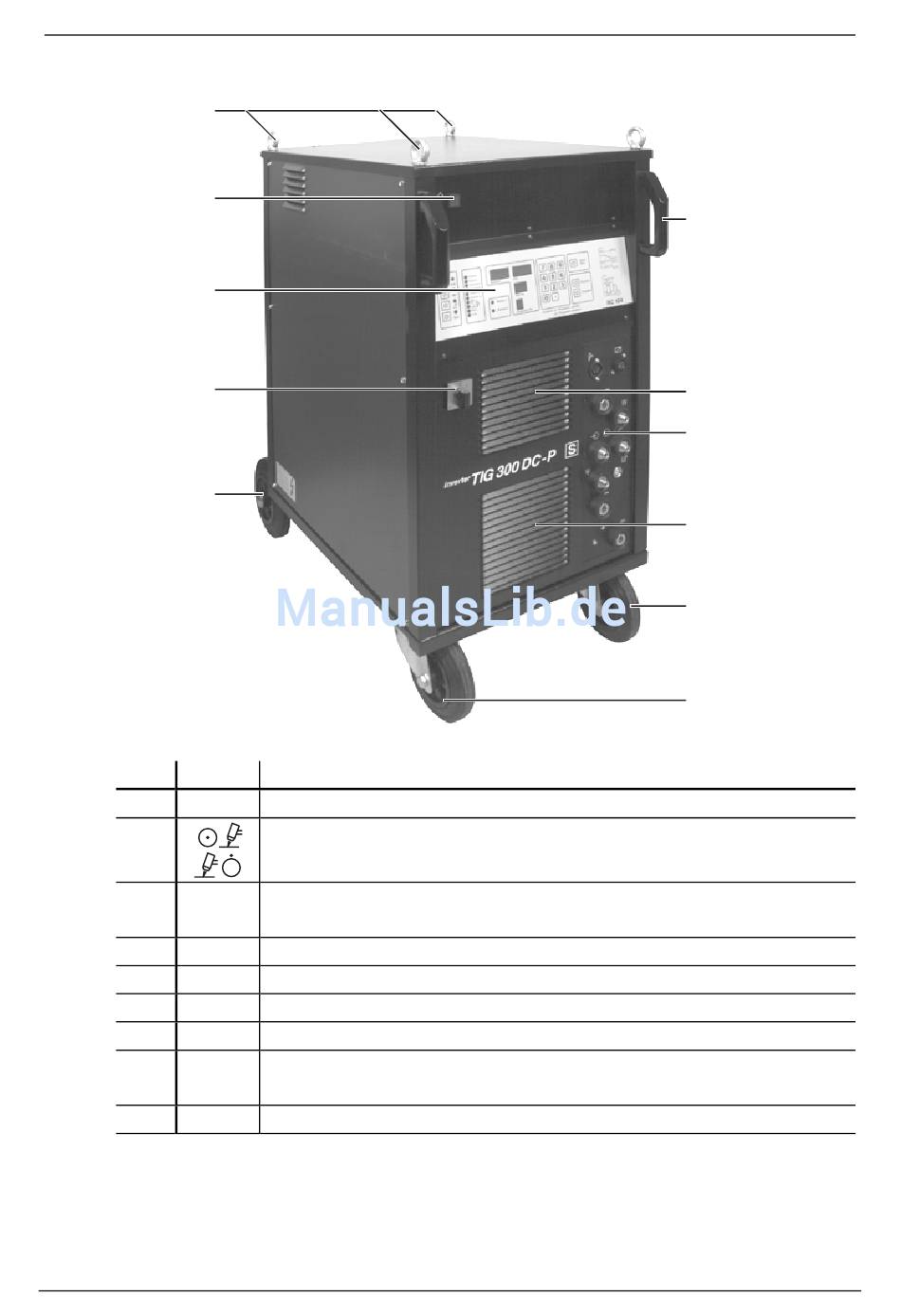

Abb. 1: Frontseite
Kranösen
Drucktaster Plasma-Hilfslichtbogen "Ein/Aus" (DC- P)
mit integrierter Kontrolleuchte
Logiksteuerung
(siehe Kapitel 3)
Hauptschalter
Bockrollen
Transportgriffe
Lufteintrittsöffnungen
Brenneranschlußplatte
(siehe Kap. 2.2)
Lenkrollen
TIG 300-400 DC-P RC 124
2/1
F1
G1
H1
G1
I1
I1
