5
Inbetriebnahme
5.7
Allgemeine Informationen zum WIG-Schweißbrenner-Anschluß
Wir gewährleisten einwandfreie Funktionsweise unserer Geräte, nur mit Schweißbrennern
aus unserem Lieferprogramm!
WIG-Schweißbrenner mit abgeschirmter Brennertaster-Steuerleitung dürfen nicht
angeschlossen werden!
Die Schweißgeräte werden serienmäßig mit Brennertasterbelegung B1 (RC 124) ausgeliefert.
Brennertasterbelegung B1 bedeutet daß,
die Wasserpumpe mit Einstecken des Brennertaster-Stecker
(von wassergekühlten Brennern (Brücke 4/5 im Stecker) eingeschaltet wird.
Wird an ein wassergekühltes Gerät ein luftgekühlter Brenner angeschlossen muß
sichergestellt sein daß:
• Die Brücke an 4/5 entfernt oder
• eine Schlauchbrücke (Art. Nr.: siehe Zubehör) zwischen Wasservor- und rücklauf
angeschlossen ist, um ein Heißlaufen der Kühlmittelpumpe zu verhindern.
5.7.1
WIG- Schweißbrenner
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
• Brennertaster-Stecker in Buchse (Kap.2, A2
• Schnellverschlußnippel des WIG-Brenners in Schnellverschlußkupplung für Kühlmittelvor- (blau)
und -rücklauf (rot) einrasten (Nur bei wassergekühlten Brennern).
Dezentral:
• Schweißstromkabel (falls vorhanden) in Buchse (Kap.2, H2
Rechtsdrehen verriegeln.
• Gasanschluß an Anschlußnippel G¼ (Kap.2, I2
Zentral:
• Zentralanschlußstecker an Zentralanschlußbuchse einstecken und mit Überwurfmutter
festziehen(Kap.2, E2
5.7.2
WIG-Hilibo-Schweißbrenner
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Anschlüsse herstellen für:
• Kühlwasservorlauf (Kap.2, F2
• Kühlwasserrücklauf (Kap.2, B2
(Adapter G
• Hilibogas (Kap.2, J2
• Schutzgas (Kap.2, I2
• Hilibo-Düsenpotential an Anschlußbuchse (Kap.2, K2

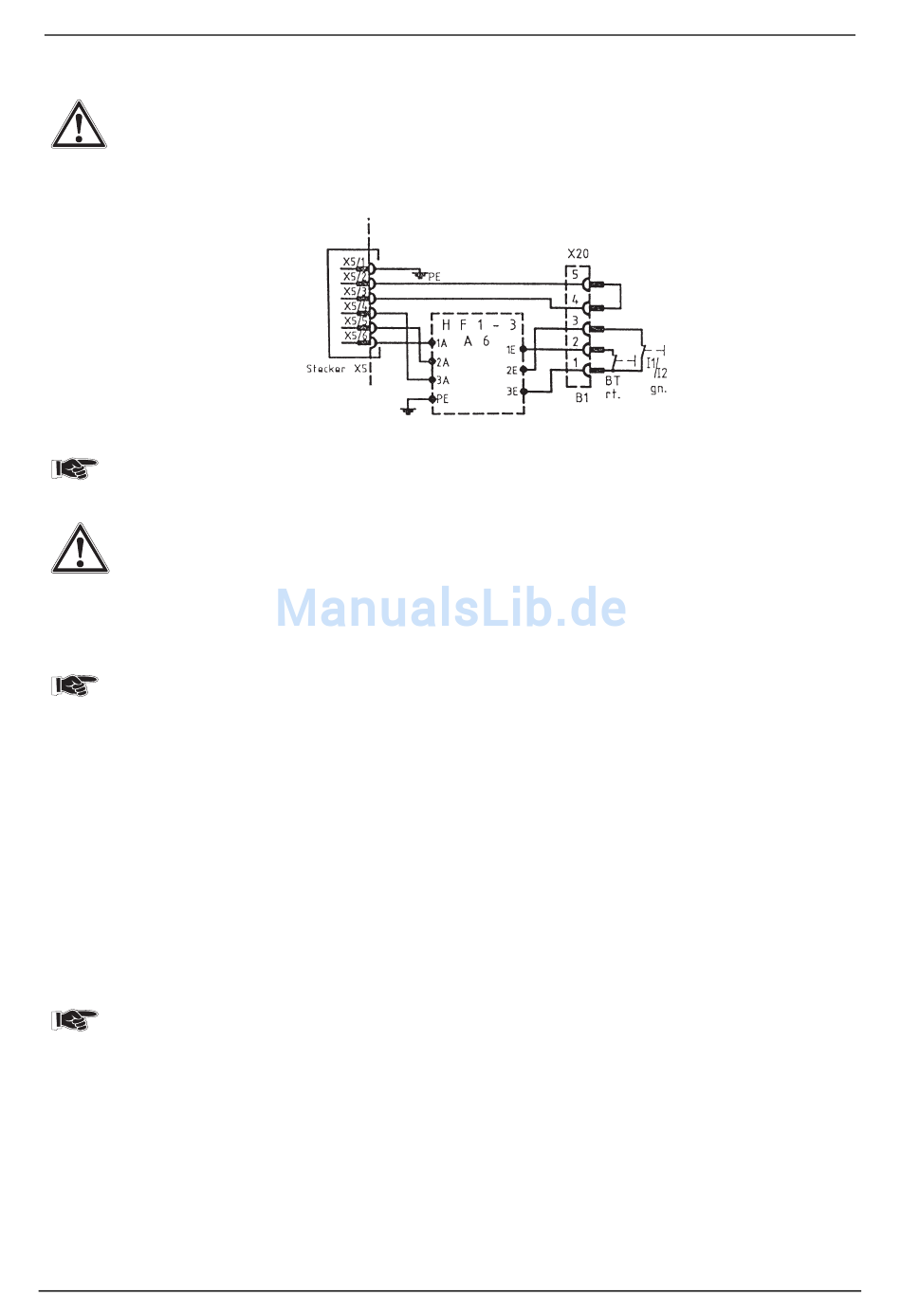

Abb.2:
Anschlußbuchsenbelegung B1 (RC 124)
)
.
)
(Adapter G
)
mit Strom-Wasser-Anschluß für Elektrodenpotential
1
/
auf M 12x1 aufschrauben),
4
)
,
)
,
)
stecken und festziehen.
)
stecken und durch
)
(Schweißstrompotential „-") festschrauben.
1
3
/
auf G
/
aufschrauben),
4
8
)
.
5/3
