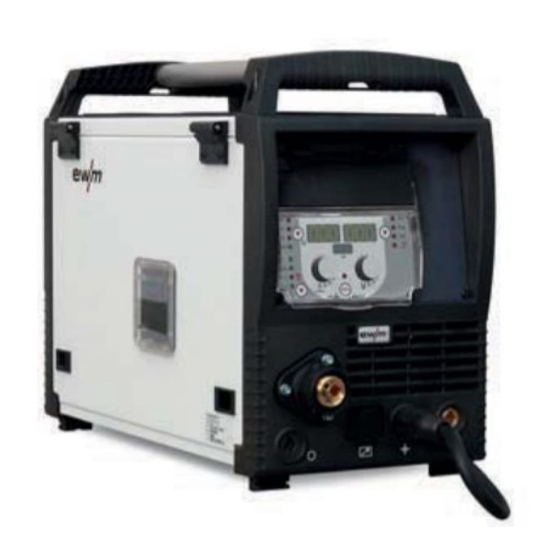

Seite 1 Betriebsanleitung Schweißgerät Taurus 355 Synergic S HP MM TKM 099-005407-EW500 13.05.2016...
Seite 2: Allgemeine Hinweise
Einsatzort sowie dem Einsatzzweck an Ihren Vertriebspartner oder an unseren Kundenservice unter +49 2680 181-0. Eine Liste der autorisierten Vertriebspartner finden Sie unter www.ewm-group.com. Die Haftung im Zusammenhang mit dem Betrieb dieser Anlage ist ausdrücklich auf die Funktion der Anlage beschränkt. Jegliche weitere Haftung, gleich welcher Art, wird ausdrücklich ausgeschlossen.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise ..........................6 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 6 Symbolerklärung ..........................7 Allgemein ............................8 Transport und Aufstellen ......................12 2.4.1 Umgebungsbedingungen ..................... 13 2.4.1.1 Im Betrieb ...................... 13 2.4.1.2 Transport und Lagerung ................
Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 5.10.5.1 Anwahl der Anzeigeeinheit ................48 5.10.5.2 Arbeitspunkteinstellung über Materialdicke ........... 48 5.10.5.3 Vorgabe Korrektur der Lichtbogenlänge ............49 5.10.5.4 Zubehörkomponenten zur Arbeitspunkteinstellung ........49 5.10.5.5 forceArc ......................50 5.10.5.6 rootArc ......................51 5.10.6 MIG/MAG-Funktionsabläufe / Betriebsarten..............
Seite 5 Drahtvorschubrollen für Stahldrähte ................112 10.1.2 Drahtvorschubrollen für Aluminiumdrähte ..............113 10.1.3 Drahtvorschubrollen für Fülldrähte ................113 10.1.4 Drahtführung ....................... 113 11 Anhang A ............................114 11.1 JOB-List ............................. 114 12 Anhang B ............................115 12.1 Übersicht EWM-Niederlassungen ....................115 099-005407-EW500 13.05.2016...
Seite 6: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.
Seite 7: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Technische Besonderheiten, die der Benutzer beachten muss. Richtig Falsch Betätigen Nicht Betätigen Betätigen und Halten Drehen Schalten Gerät ausschalten Gerät einschalten ENTER Menüeinstieg Navigieren im Menü NAVIGATION EXIT Menü verlassen Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen...
Seite 8: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundigen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! Elektrischer Schlag! Schweißgeräte verwenden hohe Spannungen, die bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen können.
Seite 9 Sicherheitshinweise Allgemein WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und Länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Gefahr beim Zusammenschalten mehrerer Stromquellen Sollen mehrere Stromquellen parallel oder in Reihe zusammengeschaltet werden, darf dies nur von einer Fachkraft nach den Empfehlungen des Herstellers durchgeführt werden.
Seite 10 Sicherheitshinweise Allgemein Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...
Seite 11 Sicherheitshinweise Allgemein EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt > siehe Kapitel 8: Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
Seite 12: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Falscher Umgang und unzureichende Befestigung von Schutzgas- flaschen kann zu schweren Verletzungen führen! • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •...
Seite 13: Umgebungsbedingungen
Sicherheitshinweise Transport und Aufstellen 2.4.1 Umgebungsbedingungen Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen können das Gerät beschädigen.
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen für den Einsatz in Industrie und Gewerbe hergestellt. Es ist nur für die auf dem Typenschild vorgegebenen Schweißverfahren bestimmt.
Seite 15: Mitgeltende Unterlagen
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei.
Seite 16: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Bei abweichender Darstellung der Gerätekonfiguration kann es sich entweder um zusätzliche Optionen ab Werk oder um Optionen zur Nachrüstung handeln. Abbildung 4-1 099-005407-EW500 13.05.2016...
Seite 17 Gerätebeschreibung - Schnellübersicht Frontansicht Pos. Symbol Beschreibung Transportstange Transportgriff Schutzklappe Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen. Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit Informationen zu Verschleißteilen und JOB Listen. Sichtfenster Drahtspule Kontrolle Drahtvorrat Schiebeverschluss, Verriegelung der Schutzklappe Gerätesteuerung >...
Seite 18: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 099-005407-EW500 13.05.2016...
Seite 19 Gerätebeschreibung - Schnellübersicht Rückansicht Pos. Symbol Beschreibung Hauptschalter, Gerät Ein/Aus Anschlussnippel G¼", Schutzgasanschluss Eintrittsöffnung Kühlluft Austrittsöffnung Kühlluft Eintrittsöffnung für externe Drahtzufuhr Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr. Netzanschlusskabel > siehe Kapitel 5.6 Anschlussbuchse 7-polig (digital) Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface, Roboterinterface oder Fernsteller etc.).
Seite 20: Bedienelemente Im Gerät
Gerätebeschreibung - Schnellübersicht Rückansicht 4.2.1 Bedienelemente im Gerät Abbildung 4-3 099-005407-EW500 13.05.2016...
Seite 21 Gerätebeschreibung - Schnellübersicht Rückansicht Pos. Symbol Beschreibung Drucktaste, Sicherungsautomat Absicherung Versorgungsspannung Drahtvorschubantrieb. Ausgelöste Sicherung durch Betätigen zurücksetzen Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich) --- Programme oder JOBs umschalten ----- Schweißleistung stufenlos einstellen PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig) Drahtspulenaufnahme Drahtvorschubantrieb 099-005407-EW500 13.05.2016...
Seite 22: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-4 Pos. Symbol Beschreibung Funktionsablauf > siehe Kapitel 4.3.1 Drucktaste, Anwahl Schweißaufgabe (JOB) Schweißaufgabe anhand der Schweißaufgabenliste (JOB-LIST) wählen. Die Liste befindet sich auf der Innenseite der Schutzklappe des Drahtvorschubantriebes oder auch im Anhang dieser Betriebsanleitung.
Seite 23 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drucktaste, Anwahl Betriebsart --------- 2-Takt -------- 4-Takt --------- Signalleuchte leuchtet grün: 2-Takt-Spezial ---- Signalleuchte leuchtet rot: MIG-Punkten --------- 4-Takt-Spezial Drucktaste, Drosselwirkung (Lichtbogendynamik) ----- Lichtbogen härter und schmaler ----- Lichtbogen weicher und breiter Signalleuchte MIG/MAG-Standardlichtbogen-Schweißen Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm •...
Seite 24: Funktionsablauf
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.3.1 Funktionsablauf Abbildung 4-5 Pos. Symbol Beschreibung Drucktaste Schweißparameter Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der Betriebsart anwählen. Signalleuchte, Gasvorströmzeit Einstellbereich 0,0 s bis 20,0 s Signalleuchte, Startprogramm (P START • Drahtgeschwindigkeit: 1 % bis 200 % von Hauptprogramm P •...
Seite 25: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •...
Seite 26: Aufstellen
Aufbau und Funktion Aufstellen Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! • Zubehörkomponenten werden nach dem Einschalten der Stromquelle automatisch erkannt. Staubschutzkappen schützen die Anschlussbuchsen und somit das Gerät vor Verschmutzungen und Geräteschäden.
Seite 27: Schutzklappe, Gerätesteuerung
Aufbau und Funktion Aufstellen 5.2.1 Schutzklappe, Gerätesteuerung Abbildung 5-1 Pos. Symbol Beschreibung Schutzklappe Abdeckklappe Befestigungsarm, Schutzklappe • Rechten Befestigungsarm der Schutzklappe nach rechts drücken und Schutzklappe entnehmen. 099-005407-EW500 13.05.2016...
Seite 28: Schweißbrennerhalter
Aufbau und Funktion Aufstellen 5.2.2 Schweißbrennerhalter Der im Folgenden beschriebene Artikel befindet sich im Lieferumfang des Gerätes. Abbildung 5-2 Pos. Symbol Beschreibung Querträger Transportgriff Brennerhalter Fächerscheiben Befestigungsschrauben • Brennerhalter mit den Befestigungsschrauben am Querträger des Transportgriffs anschrauben. • Schweißbrenner, wie in der Abbildung dargestellt, in den Schweißbrennerhalter einstecken. 099-005407-EW500 13.05.2016...
Seite 29: Gerätekühlung
Aufbau und Funktion Gerätekühlung Gerätekühlung Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende Bedingungen: • Für eine ausreichende Durchlüftung am Arbeitsplatz sorgen. • Luftein- bzw. Austrittsöffnungen des Gerätes freilassen. • Metallteile, Staub oder sonstige Fremdkörper dürfen nicht in das Gerät eindringen. Werkstückleitung, Allgemein VORSICHT Verbrennungsgefahr durch unsachgemäßen Anschluss der Werkstückleitung!
Seite 30: Hinweise Zum Verlegen Von Schweißstromleitungen
Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Hinweise zum Verlegen von Schweißstromleitungen Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervorrufen! Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinanderliegend, parallel führen. Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange parallel, in einem Abstand von ca.
Seite 31 Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden! Abbildung 5-4 Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen. Schlaufen vermeiden! Kabellängen grundsätzlich nicht länger als nötig. Überschüssige Kabellängen mäanderförmig verlegen. Abbildung 5-5 099-005407-EW500 13.05.2016...
Seite 32: Netzanschluss
Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Seite 33: Schweißbrennerkühlung
Aufbau und Funktion Schweißbrennerkühlung Schweißbrennerkühlung 5.7.1 Anschluss Schweißbrennerkühlgerät Entsprechende Dokumentation der Zubehörkomponenten beachten! Abbildung 5-7 Pos. Symbol Beschreibung Anschlussbuchse, 4-polig Spannungsversorgung Kühlmodul Anschlussbuchse, 8-polig Steuerleitung Kühlmodul Kühlgerät • 8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes einstecken und verriegeln. •...
Seite 34: Schutzgasversorgung
Aufbau und Funktion Schutzgasversorgung Schutzgasversorgung WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •...
Seite 35: Gastest
Aufbau und Funktion Schutzgasversorgung 5.8.1 Gastest • Gasflaschenventil langsam öffnen. • Druckminderer öffnen. • Stromquelle am Netz- oder Hauptschalter einschalten. • Gasmenge am Druckminderer je nach Anwendung einstellen. • Der Gastest wird an der Gerätesteuerung oder im Geräteinneren durch kurzes Drücken der Drucktaste ausgelöst.
Seite 36: Schweißdatenanzeige
Aufbau und Funktion Schweißdatenanzeige Schweißdatenanzeige Links und rechts der Steuerungsanzeigen finden sich die Drucktasten „Parameteranwahl“ ( ). Sie dienen der Auswahl anzuzeigender Schweißparameter. Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (LED neben der Drucktaste zeigen die Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen. Abbildung 5-9 Angezeigt werden: •...
Seite 37: Mig/Mag-Schweißen
Aufbau und Funktion MIG/MAG-Schweißen 5.10 MIG/MAG-Schweißen 5.10.1 Anschluss Schweißbrenner und Werkstückleitung Ab Werk ist der Eurozentralanschluss mit einem Kapillarrohr für Schweißbrenner mit Drahtführungsspirale ausgestattet. Wird ein Schweißbrenner mit Drahtführungsseele verwendet, muss umgerüstet werden! • Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben! •...
Seite 38 Aufbau und Funktion MIG/MAG-Schweißen Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. Hinweise des Elektrodenherstellers beachten! Abbildung 5-10 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket...
Seite 39: Drahtförderung
Aufbau und Funktion MIG/MAG-Schweißen 5.10.2 Drahtförderung 5.10.2.1 Schutzklappe des Drahtvorschubantriebs öffnen Für die folgenden Arbeitsschritte muss die Schutzklappe des Drahtvorschubantriebes geöffnet werden. Die Schutzklappe ist vor Arbeitsbeginn unbedingt wieder zu schließen. • Schutzklappe entriegeln und öffnen. 5.10.2.2 Drahtspule einsetzen VORSICHT Verletzungsgefahr durch nicht ordnungsgemäß...
Seite 40: Drahtvorschubrollen Wechseln
Aufbau und Funktion MIG/MAG-Schweißen 5.10.2.3 Drahtvorschubrollen wechseln Abbildung 5-12 Pos. Symbol Beschreibung Knebel Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert. Verschlussbügel Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert. Druckeinheit Fixierung der Spanneinheit und Einstellen des Anpressdruckes. Spanneinheit Drahtvorschubrolle siehe Tabelle Übersicht Drahtvorschubrolle •...
Seite 41 Aufbau und Funktion MIG/MAG-Schweißen Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Die Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. Zur Unterscheidung sind die Drahtvorschubrollen farbig gekennzeichnet (siehe Tabelle Übersicht Drahtvorschubrollen). Bei Verwendung von Drahtdurchmessern > 1,6 mm muss der Antrieb auf das Drahtführungsset ON WF 2,0-3,2MM EFEED umgerüstet werden > siehe Kapitel 10. Tabelle Übersicht Drahtvorschubrollen: Material Durchmesser...
Seite 42: Drahtelektrode Einfädeln
Aufbau und Funktion MIG/MAG-Schweißen 5.10.2.4 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch bewegliche Bauteile! Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können! • Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen! •...
Seite 43 Aufbau und Funktion MIG/MAG-Schweißen Abbildung 5-13 Pos. Symbol Beschreibung Schweißdraht Drahteinlaufnippel Drahtführungsrohr Einstellmutter • Brennerschlauchpaket gestreckt auslegen. • Schweißdraht vorsichtig von der Drahtspule abwickeln und in den Drahteinlaufnippel bis zu den Drahtrollen einführen. • Einfädeltaste Betätigen (der Schweißdraht wird vom Antrieb aufgenommen und automatisch bis zum Wiederaustritt am Schweißbrenner geführt.
Seite 44: Einstellung Spulenbremse
Aufbau und Funktion MIG/MAG-Schweißen 5.10.2.5 Einstellung Spulenbremse Abbildung 5-15 Pos. Symbol Beschreibung Innensechskantschraube Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse • Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen. Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft aber im Betrieb nicht blockiert.
Seite 45: Mig/Mag-Schweißaufgabendefinition
Aufbau und Funktion MIG/MAG-Schweißen 5.10.3 MIG/MAG-Schweißaufgabendefinition Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus. • eine Vielzahl von Schweißaufgaben (JOBs), bestehend aus Schweißverfahren, Materialart, Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert > siehe Kapitel 11.1. • Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt (Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
Seite 46: Drosselwirkung / Dynamik
Diese Funktion wird z. B. im Dünnblechbereich eingesetzt, um gezielt den Wärmeeintrag zu reduzieren oder in Zwangspositionen ohne pendeln zu Schweißen. superPuls in Kombination mit EWM-Schweißprozessen bietet eine Vielfalt an Möglichkeiten. Um z.B. Steignähte ohne die Anwendung der so genannten "Tannenbaum-Technik" schweißen zu können, wird bei Anwahl von Programm 1 >...
Seite 47: Drahtrückbrand
Aufbau und Funktion MIG/MAG-Schweißen 5.10.4.5 Drahtrückbrand EXIT ENTER Abbildung 5-18 Anzeige Einstellung / Anwahl Drahtrückbrand-Menü Drahtrückbrand einstellen. Drahtrückbrand einstellen. (Einstellbereich 0 bis 499) Drahtrückbrand zu groß eingestellt: • große Kugelbildung der Drahtelektrode (schlechtes Neuzünden) • Drahtelektrode brennt in der Gasdüse fest. Drahtrückbrand zu klein eingestellt: •...
Seite 48: Mig/Mag-Arbeitspunkt
Aufbau und Funktion MIG/MAG-Schweißen 5.10.5 MIG/MAG-Arbeitspunkt Der Arbeitspunkt (Schweißleistung) wird nach dem Prinzip der MIG/MAG-Einknopfbedienung vorgegeben, d. h. der Anwender muss zur Vorgabe seines Arbeitspunktes z. B. nur die gewünschte Drahtgeschwindigkeit einstellen und das digitale System errechnet die optimalen Werte für Schweißstrom und -spannung (Arbeitspunkt).
Seite 49: Vorgabe Korrektur Der Lichtbogenlänge
Aufbau und Funktion MIG/MAG-Schweißen 5.10.5.3 Vorgabe Korrektur der Lichtbogenlänge Die Lichtbogenlänge lässt sich wie folgt korrigieren. Bedienelement Aktion Ergebnis Anzeige Einstellung „Korrektur der Lichtbogenlänge“ (Anzeige-Beispiel: -0,9 V, Einstellbereich -9,9 V bis +9,9 V) 5.10.5.4 Zubehörkomponenten zur Arbeitspunkteinstellung Die Arbeitspunkteinstellung kann auch von verschiedenen Zubehörkomponenten aus, wie z. B. •...
Seite 50: Forcearc
Aufbau und Funktion MIG/MAG-Schweißen 5.10.5.5 forceArc Wärmeminimierter, richtungsstabiler und druckvoller Hochleistungslichtbogen mit tiefem Einbrand für den oberen Leistungsbereich. Un-, niedrig- und hochlegierte Stähle, sowie hochfeste Feinkornbaustähle. Abbildung 5-20 • Kleinerer Nahtöffnungswinkel durch tiefen Einbrand und richtungsstabilen Lichtbogen • Hervorragende Wurzel- und Flankenerfassung •...
Seite 51: Rootarc
Aufbau und Funktion MIG/MAG-Schweißen 5.10.5.6 rootArc Perfekt modellierbarer Kurzlichtbogen zur mühelosen Spaltüberbrückung speziell auch für Zwangslagenschweißung. Abbildung 5-21 • Spritzerreduzierung im Vergleich zum Standard-Kurzlichtbogen • Gute Wurzelausbildung und sichere Flankenerfassung • Un- und niedriglegierte Stähle • Manuelle und automatisierte Anwendungen rootArc-Schweißen bis: Ø...
Seite 52: Mig/Mag-Funktionsabläufe / Betriebsarten
Aufbau und Funktion MIG/MAG-Schweißen 5.10.6 MIG/MAG-Funktionsabläufe / Betriebsarten Schweißparameter wie z. B. Gasvorströmen, Drahtrückbrand etc. sind für eine Vielzahl von Anwendungen optimal voreingestellt (können jedoch bei Bedarf angepasst werden). 5.10.6.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung Drahtelektrode wird gefördert...
Seite 53 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb Abbildung 5-22 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. 2.Takt •...
Seite 54 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb mit Superpuls Abbildung 5-23 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Starten der Superpuls-Funktion beginnend mit dem Hauptprogramm P Die Schweißparameter wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem...
Seite 55 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Spezial Abbildung 5-24 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P für die Zeit t START start •...
Seite 56 Aufbau und Funktion MIG/MAG-Schweißen Punkten Abbildung 5-25 Die Startzeit t muss zur Punktzeit t addiert werden. start 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P , Punktzeit beginnt).
Seite 57 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Spezial mit Superpuls Abbildung 5-26 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P ) für die Zeit t START start •...
Seite 58 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb Abbildung 5-27 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Umschalten auf vorgewählte Drahtgeschwindigkeit (Hauptprogramm P 2.Takt •...
Seite 59 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb mit Superpuls Abbildung 5-28 1.Takt: • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Starten der Superpuls-Funktion beginnend mit dem Hauptprogramm P Die Schweißparameter wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem...
Seite 60 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial Abbildung 5-29 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P START 2.Takt • Brennertaster loslassen.
Seite 61 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit Superpuls Abbildung 5-30 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P für die Zeit t START start 2.Takt...
Seite 62: Mig/Mag-Programmablauf (Modus „Program-Steps")
Aufbau und Funktion MIG/MAG-Schweißen 5.10.7 MIG/MAG-Programmablauf (Modus „Program-Steps“) Bestimmte Werkstoffe wie z. B. Aluminium benötigen spezielle Funktionen damit sie sicher und mit hoher Qualität geschweißt werden können. Dabei wird die Betriebsart 4-Takt-Spezial mit folgenden Programmen eingesetzt: • Startprogramm P (Reduzierung von Kaltstellen am Nahtanfang) START •...
Seite 63: Mig/Mag-Parameterübersicht
Aufbau und Funktion MIG/MAG-Schweißen 5.10.7.2 MIG/MAG-Parameterübersicht Abbildung 5-32 Grundparameter Pos.0 Bedeutung / Erklärung Einstellbereich Gasvorströmzeit 0 s bis 20 s START Drahtgeschwindigkeit, relativ 1 % bis 200 % Lichtbogenlängenkorrektur -9,9 V bis +9,9 V Dauer (Startprogramm) 0 s bis 20 s Slope-Dauer von P auf P 0 s bis 20 s...
Seite 64: Beispiel, Heftschweißen (2-Takt)
Aufbau und Funktion MIG/MAG-Schweißen 5.10.7.3 Beispiel, Heftschweißen (2-Takt) Abbildung 5-33 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Hauptprogramm P Schweißparameter Bedeutung / Erklärung Einstellbereich Einstellung der Drahtgeschwindigkeit 5.10.7.4 Beispiel, Aluminium-Heftschweißen (2-Takt-Spezial)
Seite 65: Beispiel, Aluminium-Schweißen (4-Takt-Spezial)
Aufbau und Funktion MIG/MAG-Schweißen 5.10.7.5 Beispiel, Aluminium-Schweißen (4-Takt-Spezial) Abbildung 5-35 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Startprogramm P START Schweißparameter Bedeutung / Erklärung Einstellbereich DVstart Drahtgeschwindigkeit...
Seite 66: Beispiel, Sichtnähte (4-Takt-Superpuls)
Aufbau und Funktion MIG/MAG-Schweißen 5.10.7.6 Beispiel, Sichtnähte (4-Takt-Superpuls) Abbildung 5-36 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Start-Programm P START Schweißparameter Bedeutung / Erklärung Einstellbereich DVstart Drahtgeschwindigkeit...
Seite 67: Modus Hauptprogramm A
Aufbau und Funktion MIG/MAG-Schweißen 5.10.8 Modus Hauptprogramm A Verschiedene Schweißaufgaben oder Positionen an einem Werkstück benötigen unterschiedliche Schweißleistungen (Arbeitspunkte) bzw. Schweißprogramme. In jedem der bis zu 16 Programme werden folgende Parameter gespeichert: • Betriebsart • Schweißart • superPuls (EIN/AUS) • Drahtvorschubgeschwindigkeit (DV2) •...
Seite 68 Aufbau und Funktion MIG/MAG-Schweißen Beispiel 1: Werkstücke mit unterschiedlichen Blechdicken schweißen (2-Takt) Abbildung 5-37 Beispiel 2: Verschiedene Positionen an einem Werkstück schweißen (4-Takt) Abbildung 5-38 Beispiel 3: Aluminium-Schweißen unterschiedlicher Blechdicken (2 oder 4-Takt-Spezial) Abbildung 5-39 Es können bis zu 16 Programme (P bis P ) definiert werden.
Seite 69: Anwahl Der Parameter (Programm A)
Aufbau und Funktion MIG/MAG-Schweißen 5.10.8.1 Anwahl der Parameter (Programm A) Änderungen der Schweißparameter können nur vorgenommen werden, wenn der Schlüsselschalter auf Stellung „1“ steht. Bedienelement Aktion Ergebnis Anzeige Schweißdatenanzeige auf Programmanzeige umstellen (Signalleuchte Prog leuchtet). Programmnummer anwählen. Anzeige-Beispiel: Programm „1“. Programmablaufparameter „Hauptprogramm (P )“...
Seite 70: Mig/Mag-Standardbrenner
Aufbau und Funktion MIG/MAG-Schweißen 5.10.10 MIG/MAG-Standardbrenner Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des Schweißvorgangs. Bedienelemente Funktionen • Brennertaster Schweißen Starten / Beenden Darüber hinaus sind, je nach Gerätetyp und Steuerungskonfiguration, weitere Funktionen durch Tippen des Brennertasters möglich > siehe Kapitel 5.17: •...
Seite 71: Expertmenü (Mig/Mag)
Aufbau und Funktion MIG/MAG-Schweißen 5.10.12 Expertmenü (MIG/MAG) Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. 5.10.13 Anwahl ENTER (Menüeinstieg) • Drucktaste „Schweißparameter“ für 3 s gedrückt halten. NAVIGATION (Navigieren im Menü) •...
Seite 72 Aufbau und Funktion MIG/MAG-Schweißen Anzeige Einstellung / Anwahl Korrektur Drahtrückbrand (Einstellbereich 0 bis 499) Wird der Wert zu hoch eingestellt führt dies zu großer Kugelbildung an der Drahtelektrode (schlechtes Neuzünden) bzw. die Drahtelektrode brennt an der Stromdüse fest. Bei einem zu niedrig eingestellten Wert brennt die Drahtelektrode im Schweißbad fest.
Seite 73: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen 5.11 WIG-Schweißen 5.11.1 Anschluss Schweißbrenner und Werkstückleitung Abbildung 5-42 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss) Schweißstrom, Schutzgas und Brennertaster integriert Schweißstromkabel, Polaritätswahl Schweißstrom zum Eurozentralanschluss / Brenner, ermöglicht Polaritätswahl. • Anschlussbuchse Schweißstrom „-“ WIG: Anschlussbuchse, Schweißstrom „+“...
Seite 74: Schweißaufgabenanwahl
Aufbau und Funktion WIG-Schweißen • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter verschrauben. • Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+“ stecken und durch Rechtsdrehung verriegeln. • Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom - stecken und verriegeln. Falls vorhanden: •...
Seite 75: Funktionsabläufe / Betriebsarten
Aufbau und Funktion WIG-Schweißen 5.11.5 Funktionsabläufe / Betriebsarten 5.11.5.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung Gasvorströmen Gasnachströmen 2-Takt 2-Takt-Spezial 4-Takt 4-Takt-Spezial Zeit Startprogramm START Hauptprogramm vermindertes Hauptprogramm Endprogramm Slope-Zeit von PSTART, auf PA 099-005407-EW500 13.05.2016...
Seite 76 Aufbau und Funktion WIG-Schweißen 2-Takt-Betrieb Abbildung 5-44 Anwahl • Betriebsart 2-Takt anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung. 2.Takt • Brennertaster loslassen. • Lichtbogen erlischt. •...
Seite 77 Aufbau und Funktion WIG-Schweißen 4-Takt-Betrieb Abbildung 5-46 Anwahl • Betriebsart 4-Takt anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung. 2.Takt • Brennertaster loslassen (ohne Auswirkung). 3.Takt •...
Seite 78: Wig-Zwangsabschaltung
Aufbau und Funktion WIG-Schweißen 4-Takt-Spezial Abbildung 5-47 Anwahl • Betriebsart 4-Takt- Spezial anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung im Startprogramm „P “. START 2.Takt •...
Seite 79: Wig-Programmablauf (Modus „Program-Steps")
Aufbau und Funktion WIG-Schweißen 5.11.7 WIG-Programmablauf (Modus „Program-Steps“) Abbildung 5-48 Grundparameter Pos.0 Bedeutung / Erklärung Einstellbereich Gasvorströmzeit 0 s bis 0,9 s START 0 % bis 200 % Startstrom Dauer (Startprogramm) 0 s bis 20s Slope-Dauer von P auf P 0 s bis 20s START (Hauptprogramm)
Seite 80: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen 5.12 E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Wechseln von abgebrannten oder neuen Stabelektroden • Gerät am Hauptschalter ausschalten. • Geeignete Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. •...
Seite 81: Schweißaufgabenanwahl
Aufbau und Funktion E-Hand-Schweißen • Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+“ oder „-“ einstecken und durch Rechtsdrehung verriegeln. • Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+“ oder „-“ einstecken und durch Rechtsdrehung verriegeln. • Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln. Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
Seite 82: Hotstart
Aufbau und Funktion E-Hand-Schweißen 5.12.5 Hotstart Die Hotstart-Einrichtung bewirkt, dass Stabelektroden durch einen erhöhten Startstrom besser zünden. a) = Hotstart-Zeit b) = Hotstart-Strom Schweißstrom Zeit Abbildung 5-50 Einstellung der Hotstart-Parameter > siehe Kapitel 5.12.7 5.12.6 Antistick Antistick verhindert das Ausglühen der Elektrode. Sollte die Elektrode trotz der Arcforce-Einrichtung festbrennen, schaltet das Gerät automatisch innerhalb von ca.
Seite 83: Fernsteller
Aufbau und Funktion Fernsteller 5.13 Fernsteller Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben.
Seite 84: Fernstelleranschlussbuchse, 19-Polig
Aufbau und Funktion Schnittstellen zur Automatisierung 5.14.1 Fernstelleranschlussbuchse, 19-polig Abbildung 5-53 Signalform Bezeichnung Ausgang Anschluss für Kabelabschirmung PE Ausgang Referenzspannung für Potentiometer 10 V (max. 10 mA) Eingang Leitspannungsvorgabe (0 V - 10 V) - Drahtvorschubgeschwindigkeit Ausgang Bezugspotential (0V) Eingang Schweißleistung Start / Stop (S1) Eingang Leitspannungsvorgabe (0 V - 10 V) - Korrektur der Lichtbogenlänge...
Seite 85: Pc-Schnittstellen
Aufbau und Funktion PC-Schnittstellen 5.15 PC-Schnittstellen Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss! Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen der Signalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden. • Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen werden! •...
Seite 86: Parameter-Anwahl, -Änderung Und -Speicherung
Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) 5.17.1 Parameter-Anwahl, -Änderung und -Speicherung ENTER (Menüeinstieg) • Gerät am Hauptschalter ausschalten • Drucktaste „Parameteranwahl links“ gedrückt halten und gleichzeitig Gerät wieder einschalten. NAVIGATION (Navigieren im Menü) • Parameter werden durch drehen am Drehknopf „Schweißparametereinstellung“ angewählt. •...
Seite 87 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Anzeige Einstellung / Anwahl Korrekturbetrieb, Grenzwerteinstellung 0 = -------- Korrekturbetrieb ausgeschaltet (Ab Werk) 1 = -------- Korrekturbetrieb eingeschaltet LED „Hauptprogramm (PA)“ blinkt Programmumschaltung mit Standard-Brenner 0 = keine Programmumschaltung (Ab Werk) 1 = -------- Sonder 4-Takt 2 = -------- Sonder 4-Takt-Spezial (n-Takt aktiv) 4T und 4Ts-Tippstart 0 = -------- kein 4 Takt Tippstart (Ab Werk)
Seite 88: Zurücksetzen Auf Werkseinstellung
Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Anzeige Einstellung / Anwahl Absolutwertvorgabe für Relativprogramme Startprogramm (P ), Absenkprogramm (P ) und Endprogramm (P ) können START wahlweise relativ zum Hauptprogramm (P ) oder absolut eingestellt werden. 0 = ------- Relative Parametereinstellung (Ab Werk). 1 = ------- Absolute Parametereinstellung.
Seite 89: Sonderparameter Im Detail
Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) 5.17.1.2 Sonderparameter im Detail Rampenzeit Drahteinfädeln (P1) Das Drahteinfädeln beginnt mit 1,0 m/min für 2 s. Anschließend wird mit einer Rampen-Funktion auf 6,0 m/min erhöht. Die Rampenzeit ist zwischen zwei Bereichen einstellbar. Während dem Drahteinfädeln kann die Geschwindigkeit über den Drehknopf Schweißparametereinstellung geändert werden.
Seite 90 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Korrekturbetrieb ein- / ausschalten (P7) Der Korrekturbetrieb wird für alle JOBs und deren Programme gleichzeitig ein- oder ausgeschaltet. Jedem JOB wird ein Korrekturbereich für Drahtgeschwindigkeit (DV) und Schweißspannungskorrektur (Ukorr) vorgegeben. Der Korrektur-Wert wird für jedes Programm getrennt gespeichert. Der Korrekturbereich kann maximal 30 % der Drahtgeschwindigkeit und +/-9,9 V der Schweißspannung betragen.
Seite 91 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Bedienelement Aktion Ergebnis Anzeige (Beispiele) Links Rechts Drucktaste so oft drücken, bis ausschließlich Signalleuchte „PROG“ leuchtet. Links: Drahtgeschwindigkeit Rechts: Programmnummer Drucktaste drücken und ca. 4 s lang halten Links: aktueller Grenzwert der Drahtgeschwindigkeits- Korrektur Rechts: aktueller Grenzwert der Spannungskorrektur Grenzwert der Drahtgeschwindigkeits-...
Seite 92 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Programmumschaltung mit Standardbrennertaster (P8) Sonder 4-Takt (4-Takt-Absolut-Programmablauf) • Takt 1: Absolut-Programm 1 wird gefahren • Takt 2: Absolut-Programm 2 wird, nach Ablauf von „tstart“, gefahren. • Takt 3: Absolut-Programm 3 wird gefahren bis die Zeit „t3“ abgelaufen ist. Anschließend wird automatisch ins Absolut-Programm 4 gewechselt.
Seite 93 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Die Anzahl der Programme (P ) entspricht der unter n-Takt festgelegten Taktzahl. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P von P START...
Seite 94 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Einstellung "Einzel- oder Doppelbetrieb" (P10) Ist das System mit zwei Drahtvorschubgeräten ausgerüstet, dürfen keine weiteren Zubehörkomponenten an der Anschlussbuchse 7-polig (digital) betrieben werden! Dies betrifft unter anderem digitale Fernsteller, Roboterinterfaces, Dokumentations-Interfaces, Schweißbrenner mit digitalem Steuerleitungsanschluss, etc. Im Einzelbetrieb (P10 = 0) darf kein zweites Drahtvorschubgerät angeschlossen sein! •...
Seite 95 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Benutzerdefinierte JOB-Listen erstellen Ein zusammenhängender Speicherbereich, in dem mit Zubehör wie z. B. dem POWERCONTROL 2 Brenner zwischen JOBs umgeschaltet werden kann, wird erstellt. • Sonderparameter P12 auf „2“ einstellen. • Umschalter „Programm oder Up/Down-Funktion“ auf Position „Up/Down“ stellen. •...
Seite 96 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Untergrenze und Obergrenze der JOB-Fernumschaltung (P13, P14) Die höchste, bzw. die tiefste JOB-Nummer, die mit Zubehörkomponenten, wie z. B. dem POWERCONTROL 2 Brenner angewählt werden kann. Vermeidet ein versehentliches Umschalten in unerwünschte oder nicht definierte JOBs. Holdfunktion (P15) Holdfunktion aktiv (P15 = 1) •...
Seite 97 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Programmanwahl mit Standardbrennertaster (P17) Ermöglicht eine Programmanwahl, bzw. Programmumschaltung vor dem Schweißstart. Durch Tippen des Brennertasters wird ins nächste Programm geschaltet. Nach Erreichen des letzten freigegebenen Programms wird beim Ersten fortgefahren. • Das erste freigegebene Programm ist Programm 0, sofern es nicht gesperrt ist. (siehe auch Sonderparameter P2) •...
Seite 98: Gerätekonfigurationsmenü
Aufbau und Funktion Gerätekonfigurationsmenü Absolutwertvorgabe für Relativprogramme (P21) Startprogramm (P ), Absenkprogramm (P ) und Endprogramm (P ) können wahlweise relativ oder START absolut zum Hauptprogramm (P ) eingestellt werden. Funktion aktiv (P21 = 1) • Absolute Parametereinstellung. Funktion nicht aktiv (P21 = 0) •...
Seite 99 Aufbau und Funktion Gerätekonfigurationsmenü EXIT ENTER VOLT Prog NAVIGATION Abbildung 5-58 Anzeige Einstellung / Anwahl Leitungswiderstand 1 Leitungswiderstand für den ersten Schweißstromkreis 0 mΩ - 60 mΩ (8 mΩ ab Werk). Leitungswiderstand 2 Leitungswiderstand für den zweiten Schweißstromkreis 0 mΩ - 60 mΩ (8 mΩ ab Werk). Parameteränderungen ausschließlich durch sachkundiges Servicepersonal! Parameteränderungen ausschließlich durch sachkundiges Servicepersonal! Zeitabhängiger Energiesparmodus...
Seite 100: Abgleich Leitungswiderstand
Aufbau und Funktion Gerätekonfigurationsmenü 5.18.2 Abgleich Leitungswiderstand Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mΩ eingestellt. Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m wassergekühlten Schweißbrenner.
Seite 101: Energiesparmodus (Standby)
Aufbau und Funktion Gerätekonfigurationsmenü 1 Vorbereitung • Schweißgerät ausschalten. • Gasdüse des Schweißbrenners abschrauben. • Schweißdraht an der Stromdüse bündig abschneiden. • Schweißdraht am Drahtvorschubgerät ein Stück (ca. 50 mm) zurückziehen. In der Stromdüse sollte sich jetzt kein Schweißdraht mehr befinden. 2 Konfiguration •...
Seite 102: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Unsachgemäße Wartung und Prüfung! Das Gerät darf nur von sachkundigen, befähigten Personen gereinigt, repariert oder geprüft werden! Befähigte Person ist, wer aufgrund seiner Ausbildung, Kenntnisse und Erfahrung die bei der Prüfung dieser Geräte auftretenden Gefährdungen und mögliche Folgeschäden erkennen und die erforderlichen Sicherheitsmaßnahmen treffen kann.
Seite 103: Monatliche Wartungsarbeiten
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM AG Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2011/65/EU) entsprechen.
Seite 104: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol...
Seite 105: Fehlermeldungen (Stromquelle)
Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehlermeldungen (Stromquelle) Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen / Funktionen) abhängig. • Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben.
Seite 106 Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehler Kategorie Mögliche Ursache Abhilfe Error 17 Überstromerkennung Drahtförderung prüfen (WF. Ov.) Drahtvorschubantrieb Error 18 Kein Tachogeneratorsignal Verbindung und insbesondere (WF. Sl.) von zweitem Tachogenerator von zweitem Drahtvorschubgerät (Slave- Drahtvorschubgerät (Slave-Antrieb) prüfen. Antrieb) Error 56 Ausfall Netzphase Netzspannungen prüfen (no Pha) Error 59...
Seite 107: Jobs (Schweißaufgaben) Auf Werkseinstellung Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! 7.3.1 Einzelnen JOB zurücksetzen RESET ENTER EXIT Abbildung 7-1 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü...
Seite 108: Alle Jobs Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen 7.3.2 Alle JOBs zurücksetzen Es werden die JOBs 1-128 + 170-256 zurückgesetzt. Die kundenspezifischen JOBs 129-169 bleiben erhalten. RESET ENTER EXIT Abbildung 7-2 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü...
Seite 109: Technische Daten
Technische Daten Taurus 355 Synergic S Technische Daten Taurus 355 Synergic S Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! MIG/MAG E-Hand Einstellbereich Schweißstrom 5 A - 350 A Einstellbereich Schweißspannung 14,3 V - 31,5 V 20,2 V - 34,0 V 10,2 V - 24,0 V Einschaltdauer bei 25 °C Umgebungstemperatur 45%ED...
Seite 110: Zubehör
Zubehör Allgemeines Zubehör Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Allgemeines Zubehör Bezeichnung Artikelnummer Trolly 55-5 Transportwagen, montiert 090-008632-00000 cool50 U40 Kühlmodul mit Kreiselpumpe 090-008598-00502 voltConverter 230/400 Spannungswandler 090-008800-00502 TYP 1 Frostschutzprüfer 094-014499-00000 KF 23E-10 Kühlflüssigkeit (-10 °C), 9,3 l...
Seite 111: Optionen
Zubehör Optionen Optionen Bezeichnung Artikelnummer ON D XX5 BARREL Drahtfuhrung Rolliner fur Fassforderung 092-007929-00000 ON Filter XX5 Schmutzfilter 092-002662-00000 ON CS K Kranaufhängung für Picomig 180 / 185 D3 / 305 D3; 092-002549-00000 Phoenix und Taurus 355 kompakt; drive 4 Computerkommunikation Bezeichnung Artikelnummer...
Seite 112: Verschleißteile
Verschleißteile Drahtvorschubrollen Verschleißteile Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! 10.1 Drahtvorschubrollen 10.1.1 Drahtvorschubrollen für Stahldrähte Bezeichnung Artikelnummer...
Seite 113: Drahtvorschubrollen Für Aluminiumdrähte
Verschleißteile Drahtvorschubrollen 10.1.2 Drahtvorschubrollen für Aluminiumdrähte Bezeichnung Artikelnummer AL 4R 0.8 MM/0.03 INCH Antriebsrollenset, 37 mm, für Aluminium 092-002771-00008 WHITE AL 4R 1.0 MM/0.04 INCH Antriebsrollenset, 37 mm, für Aluminium 092-002771-00010 BLUE AL 4R 1.2 MM/0.045 INCH Antriebsrollenset, 37 mm, für Aluminium 092-002771-00012 AL 4R 1.6 MM/0.06 INCH Antriebsrollenset, 37 mm, für Aluminium...
Seite 114: Anhang A
Anhang A JOB-List Anhang A 11.1 JOB-List Abbildung 11-1 099-005407-EW500 13.05.2016...
Seite 115: Anhang B
Anhang B Übersicht EWM-Niederlassungen Anhang B 12.1 Übersicht EWM-Niederlassungen 099-005407-EW500 13.05.2016...
