Funktionsablauf

-(((-(((-
-(((((-
Gas
gn
rt
I
3.3.1 WIG-2-Takt-Betriebart
Brennertaster gn drücken, Schutzgas strömt entsprechend der programmierten Zeit vor,
Schweißbrenner an das Werkstück annähern, der Lichtbogen zündet, der erste Takt des
Programms wird angewählt Taktzeit ,,00", nach Beendigung des Programms strömt Schutzgas
entsprechend der programmierten Zeit nach.
Im 2-Takt-Betrieb sind auch Programme mit mehreren Segmenten möglich. Sie laufen in dieser
Betriebsart ab, solange Brennertaster gn gedrückt ist Das Programm wird durch Loslassen des
Brennertasters gn abgebrochen und durch erneutes Drücken stets von vorn gestartet.
Wird ein im 2-Takt-Betrieb laufendes Programm durch Öffnen der Brenner-taste gn im vorletzten
Takt abgebrochen, so wird ein Slope zum Stromsollwert des Schlußtaktes ausgeführt, wenn im
vorletzten Takt eine Slopezeit > 0 programmiert war.
Slope ist der Übergang vom Sollwert eines Taktes zum Sollwert eines nachfolgenden
Taktes, hier also vom vorletzten Takt zum Takt ,.0", dem Schlußtakt.
Während der ablaufenden Slopezeit kann der Schweißprozeß durch erneutes, kurzes Schließen
der Brennertaste abgebrochen werden. Ein neuer Start des Programms mit Takt ,,1" während der
noch laufenden Gasnachströmzeit ist möglich.
Wichtig:
Der Slope wird nur ausgeführt, wenn das Programm beim Öffnen der Brennertaste im vorletzten
Takt steht.
Besteht ein Programm aus mehreren, zeitgesteuerten Takten, z.B. Takt 3-4-0, dann führt Öffnen
der Brennertaste während der Takte 1-3 zum sofortigen Abschalten des Stromes nur während
Takt 4 wird der Slope ausgeführt.
* Beim Plasma - Schweißen mit einem sogenannten „Hilfslichtbogen" wird der Hauptstrom
berührungslos mit einem Hilfslichtbogen gezündet.
Das Zünden mit HF - Zündimpulsen entfällt.

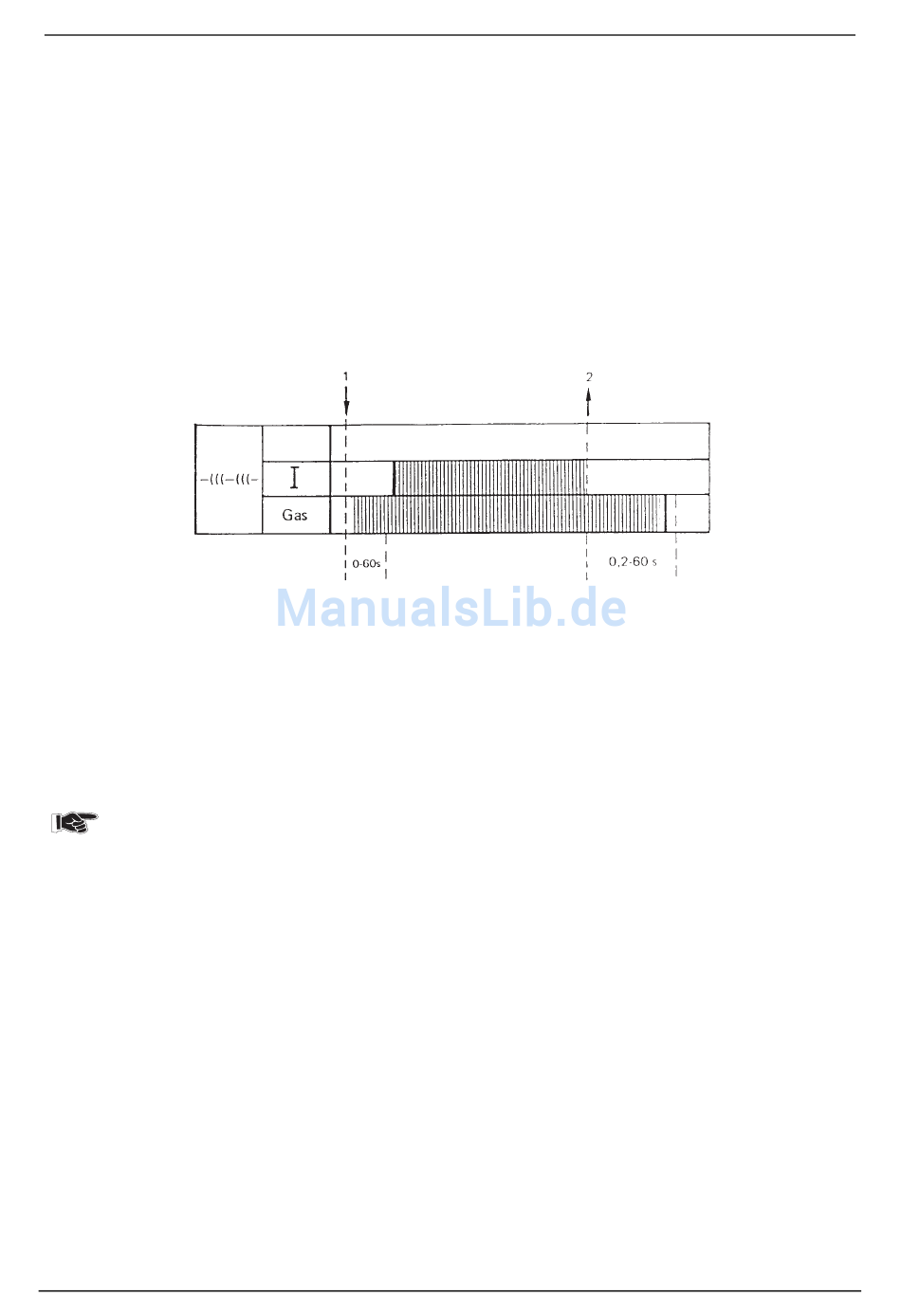

WIG-2-Takt-Betriebsart
WIG-n-Takt-Betriebsart
Betriebsart E-Hand-Schweißen
Schutzgas
Brennertaster grün
(Starten und Fortschalten von Schweißprogrammen)
Brennertaster rot
(Programmabbruch zu jedem Zeitpunkt)
Strom
3/6
