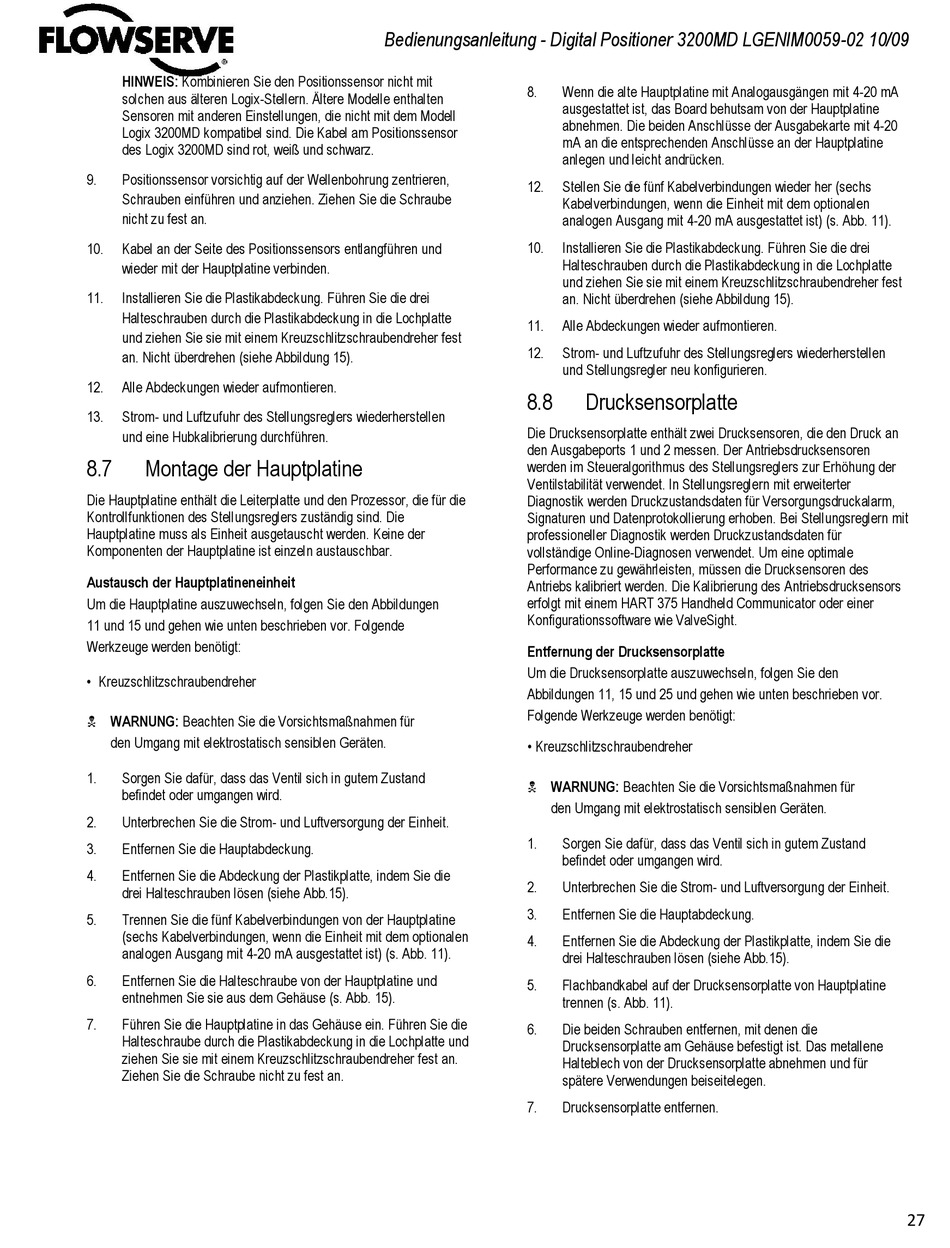

HINWEIS: Kombinieren Sie den Positionssensor nicht mit
solchen aus älteren Logix-Stellern. Ältere Modelle enthalten
Sensoren mit anderen Einstellungen, die nicht mit dem Modell
Logix 3200MD kompatibel sind. Die Kabel am Positionssensor
des Logix 3200MD sind rot, weiß und schwarz.
9.
Positionssensor vorsichtig auf der Wellenbohrung zentrieren,
Schrauben einführen und anziehen. Ziehen Sie die Schraube
nicht zu fest an.
10.
Kabel an der Seite des Positionssensors entlangführen und
wieder mit der Hauptplatine verbinden.
11.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest
an. Nicht überdrehen (siehe Abbildung 15).
12.
Alle Abdeckungen wieder aufmontieren.
13.
Strom- und Luftzufuhr des Stellungsreglers wiederherstellen
und eine Hubkalibrierung durchführen.
8.7
Montage der Hauptplatine
Die Hauptplatine enthält die Leiterplatte und den Prozessor, die für die
Kontrollfunktionen des Stellungsreglers zuständig sind. Die
Hauptplatine muss als Einheit ausgetauscht werden. Keine der
Komponenten der Hauptplatine ist einzeln austauschbar.
Austausch der Hauptplatineneinheit
Um die Hauptplatine auszuwechseln, folgen Sie den Abbildungen
11 und 15 und gehen wie unten beschrieben vor. Folgende
Werkzeuge werden benötigt:
• Kreuzschlitzschraubendreher
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für
den Umgang mit elektrostatisch sensiblen Geräten.
1.
Sorgen Sie dafür, dass das Ventil sich in gutem Zustand
befindet oder umgangen wird.
2.
Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3.
Entfernen Sie die Hauptabdeckung.
4.
Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die
drei Halteschrauben lösen (siehe Abb.15).
5.
Trennen Sie die fünf Kabelverbindungen von der Hauptplatine
(sechs Kabelverbindungen, wenn die Einheit mit dem optionalen
analogen Ausgang mit 4-20 mA ausgestattet ist) (s. Abb. 11).
6.
Entfernen Sie die Halteschraube von der Hauptplatine und
entnehmen Sie sie aus dem Gehäuse (s. Abb. 15).
7.
Führen Sie die Hauptplatine in das Gehäuse ein. Führen Sie die
Halteschraube durch die Plastikabdeckung in die Lochplatte und
ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest an.
Ziehen Sie die Schraube nicht zu fest an.
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
8.
Wenn die alte Hauptplatine mit Analogausgängen mit 4-20 mA
ausgestattet ist, das Board behutsam von der Hauptplatine
abnehmen. Die beiden Anschlüsse der Ausgabekarte mit 4-20
mA an die entsprechenden Anschlüsse an der Hauptplatine
anlegen und leicht andrücken.
12.
Stellen Sie die fünf Kabelverbindungen wieder her (sechs
Kabelverbindungen, wenn die Einheit mit dem optionalen
analogen Ausgang mit 4-20 mA ausgestattet ist) (s. Abb. 11).
10.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest
an. Nicht überdrehen (siehe Abbildung 15).
11.
Alle Abdeckungen wieder aufmontieren.
12.
Strom- und Luftzufuhr des Stellungsreglers wiederherstellen
und Stellungsregler neu konfigurieren.
8.8
Die Drucksensorplatte enthält zwei Drucksensoren, die den Druck an
den Ausgabeports 1 und 2 messen. Der Antriebsdrucksensoren
werden im Steueralgorithmus des Stellungsreglers zur Erhöhung der
Ventilstabilität verwendet. In Stellungsreglern mit erweiterter
Diagnostik werden Druckzustandsdaten für Versorgungsdruckalarm,
Signaturen und Datenprotokollierung erhoben. Bei Stellungsreglern mit
professioneller Diagnostik werden Druckzustandsdaten für
vollständige Online-Diagnosen verwendet. Um eine optimale
Performance zu gewährleisten, müssen die Drucksensoren des
Antriebs kalibriert werden. Die Kalibrierung des Antriebsdrucksensors
erfolgt mit einem HART 375 Handheld Communicator oder einer
Konfigurationssoftware wie ValveSight.
Entfernung der Drucksensorplatte
Um die Drucksensorplatte auszuwechseln, folgen Sie den
Abbildungen 11, 15 und 25 und gehen wie unten beschrieben vor.
Folgende Werkzeuge werden benötigt:
• Kreuzschlitzschraubendreher
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für
den Umgang mit elektrostatisch sensiblen Geräten.
1.
Sorgen Sie dafür, dass das Ventil sich in gutem Zustand
befindet oder umgangen wird.
2.
Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3.
Entfernen Sie die Hauptabdeckung.
4.
Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die
drei Halteschrauben lösen (siehe Abb.15).
5.
Flachbandkabel auf der Drucksensorplatte von Hauptplatine
trennen (s. Abb. 11).
6.
Die beiden Schrauben entfernen, mit denen die
Drucksensorplatte am Gehäuse befestigt ist. Das metallene
Halteblech von der Drucksensorplatte abnehmen und für
spätere Verwendungen beiseitelegen.
7.
Drucksensorplatte entfernen.
Drucksensorplatte
27
