5. Das größere Ende des tränenförmigen Bohrloches auf der
Rückseite des Stellungsreglers bzw. der Halterung über die
Montageschraube schieben. Das kleinere Ende des Bohrloches
unter die Montageschraube schieben und mit dem unteren
Bohrloch abfluchten.
6. Untere Montageschraube einführen und anziehen.
7. Abnehmbaren Hebel an der Montageplatte der Spindelklemme
positionieren. Loctite 222 an den Schrauben anbringen und durch
die Scheiben in die Spindelklemme führen. Schrauben nicht
anziehen
8. Den passenden Stift-Schlitz des abnehmbaren Hebels entsprechend
dem Hubweg über den Stift des Schlepphebels schieben. Die
Hubwege sind neben dem jeweiligen Bohrloch eingestanzt.
9. Den abnehmbaren Hebel auf der Hülse des Hubhebelstiftes
zentrieren.
10. Den abnehmbaren Hebel an der Oberseite der Spindelklemme
ausrichten und Schrauben anziehen. Auf 120 in-lb toquieren.

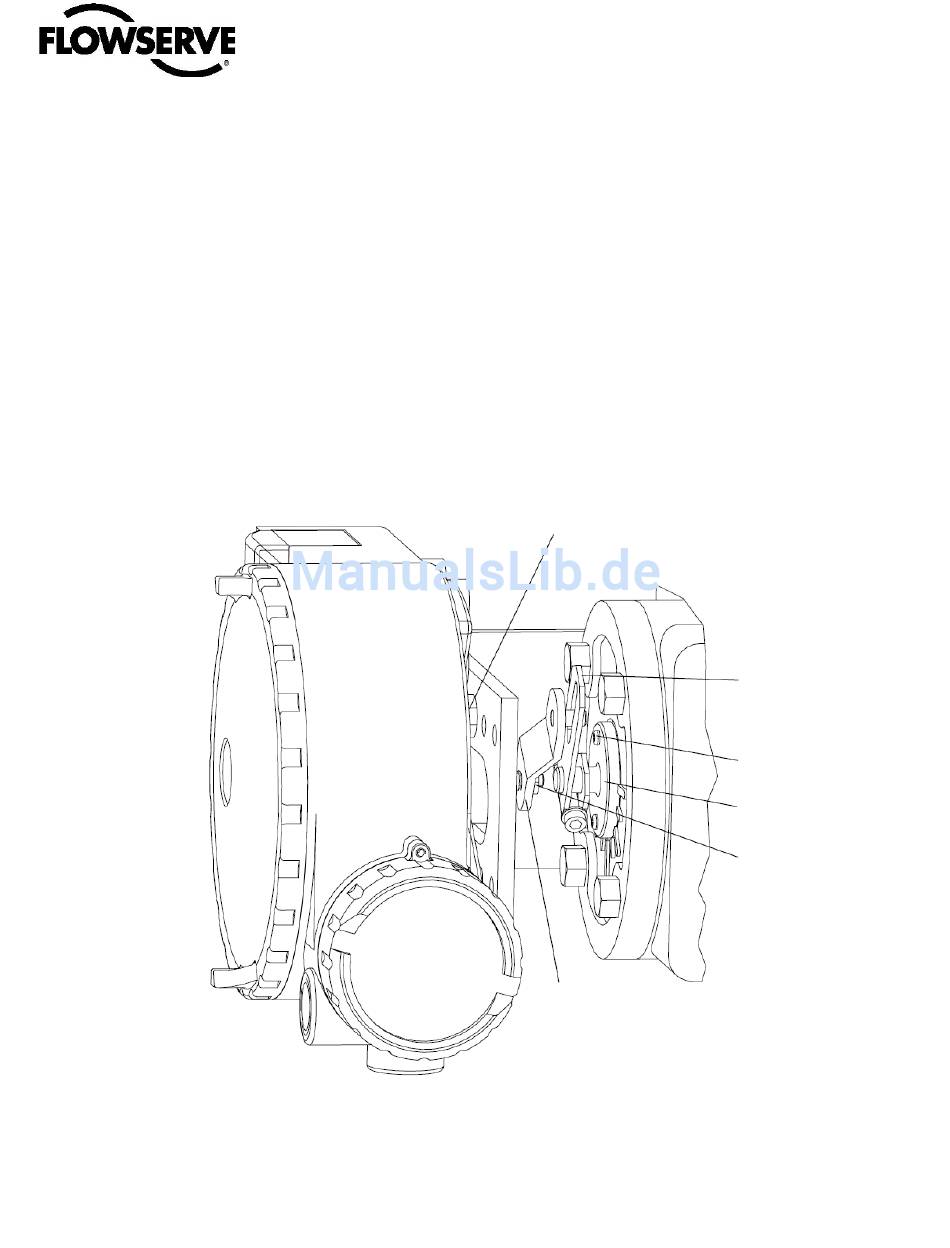

Abbildung 4: Standardmontage
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Logix 3200MD
Digital Positioner
HINWEIS: Bei ordnungsgemäßer Montage sollte sich der
Schlepphebel bei 50% Hub des Ventils in horizontaler Position
befinden und um ±30° drehbar sein. Bei unsachgemäßer
Montage tritt ein Hubkalibrierungsfehler auf, und die
Anzeigenleuchten blinken einen RGGY-Code, der besagt, dass
der Positionssensor an einem Ende des Hubweges den
zulässigen Bereich verlassen hat. Feedback-Verbindungen
wiederherstellen oder Positionssensor drehen, um den Fehler zu
korrigieren.
5.2
Montage an Standard Valtek
Drehventilen
(Siehe Abbildung 4)
Die Standard-Montage gilt für Valtek Ventil-/Antrieb Kombinationen,
die nicht über anmontierte Tanks oder Handräder verfügen. Die
Standardmontage verwendet eine Direktverbindung mit dem
Ventilschaft. Diese Verbindung soll minimale Fehlabfluchtungen
zwischen Steller und Antrieb erlauben. Folgende Werkzeuge werden
benötigt:
Stellungsregler-Schrauben ¼-20 (4)*
Halteschrauben 5/16-18 (2, nicht dargestellt)
Schlepphebel
Abnahmehebel,
Drehende Sicherungsscheibe (2)
10-32 Bolzen
10-32 Mutter
Schneidschrauben (2)
Spline Lever Adapter
10-32 Mutter
Sicherungsscheibe
9
