HINWEIS: Die Versorgungsluft muß dem ISA Standard ISA 7.0.01
oder IEC 770 entsprechen (ein Taupunkt von mindestens 10°C
unter der Umgebungstemperatur, eine Partikelgröße von weniger
als fünf Mikron (es wird ein Mikron empfohlen) und ein Ölgehalt von
maximal einem Teil pro Million (ppm).
Pneumatisches Öffnen und Schließen werden von den
Schlauchverbindungen des Stellmotors bestimmt, nicht von der
Software. Bei der Auswahl von Pneumatik während der Konfiguration
ist darauf zu achten, dass die Kontrolle die Information erhält, wie der
Antrieb mit verkabelt wurde. Der oberste Ausgangsport heißt Output 1.
Er sollte über Schläuche mit der Seite des Antriebs verbunden sein,
die mit Luft versorgt werden, um beim Ansteigen des Signals die
korrekte Maßnahme einzuleiten. Stellen Sie vor einer Hubkalibrierung
fest, ob die Schlauchverbindungen ordnungsgemäß sind. Die korrekte
Schläucheasurichtung ist entscheidend für die Funktionsbereitschaft
des Stellungsreglers und den korrekten Fehlermodus. Folgen Sie der
Abbildung 1 und den unten beschriebenen Schritten:
Lineare zweifach wirkende Antriebe
Für einen linearen pneumatisch öffnenden Antrieb ist der Port
Output 1 des Verteilers mit der Unterseite des Antriebs über
Schläuche verbunden. Der Port Output 2 des Verteilers ist mit der
Oberseite des Antriebs über Schläuche verbunden. Bei einem
linearen pneumatisch schließenden Stellmotor ist die obige
Konfiguration umgekehrt.
Drehbare zweifach wirkende Antriebe
Für einen drehbaren Antrieb ist der Port Output 1 des Verteilers mit
der Unterseite des Antriebs über Schläuche verbunden. Der Port
Output 2 des Verteilers ist mit der Oberseite des Antriebs über
Schläuche verbunden. Diese Schlauchverbindungskonvention gilt
unabhängig von der Pneumatik. Bei rotierenden Antrieben bestimmt
die Gehäuseausrichtung über die Pneumatik.
Einfachwirkende pneumatische Antriebe
Bei einfachwirkenden Antrieben ist der Output 1 immer mit der
pneumatischen Seite des Antriebs verbunden. Output 2 muss
angeschlossen werden.
12
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
6
WARNHINWEIS: Dieses Produkt verfügt über leitende
Verbindungen in den Größen 1/2" NPT oder M20, die identisch
erscheinen, aber nicht austauschbar sind. Gehäuse mit
M20-Gewinden sind mit M20 über der Leiteröffnung
gekennzeichnet. Unähnliche Gewinde zusammenzubringen führt
zu Beschädigungen der Ausrüstung und zu Personenschäden und
zum Erlöschen der Sicherheitszertifikate.
Schlauchverschraubungen müssen vor der Installation den
Gewinden des Gehäuses entsprechen. Wenn die Gewinde nicht
zusammenpassen, sorgen Sie für passende Adapter oder
kontaktieren Sie einen Flowserve-Vertreter.

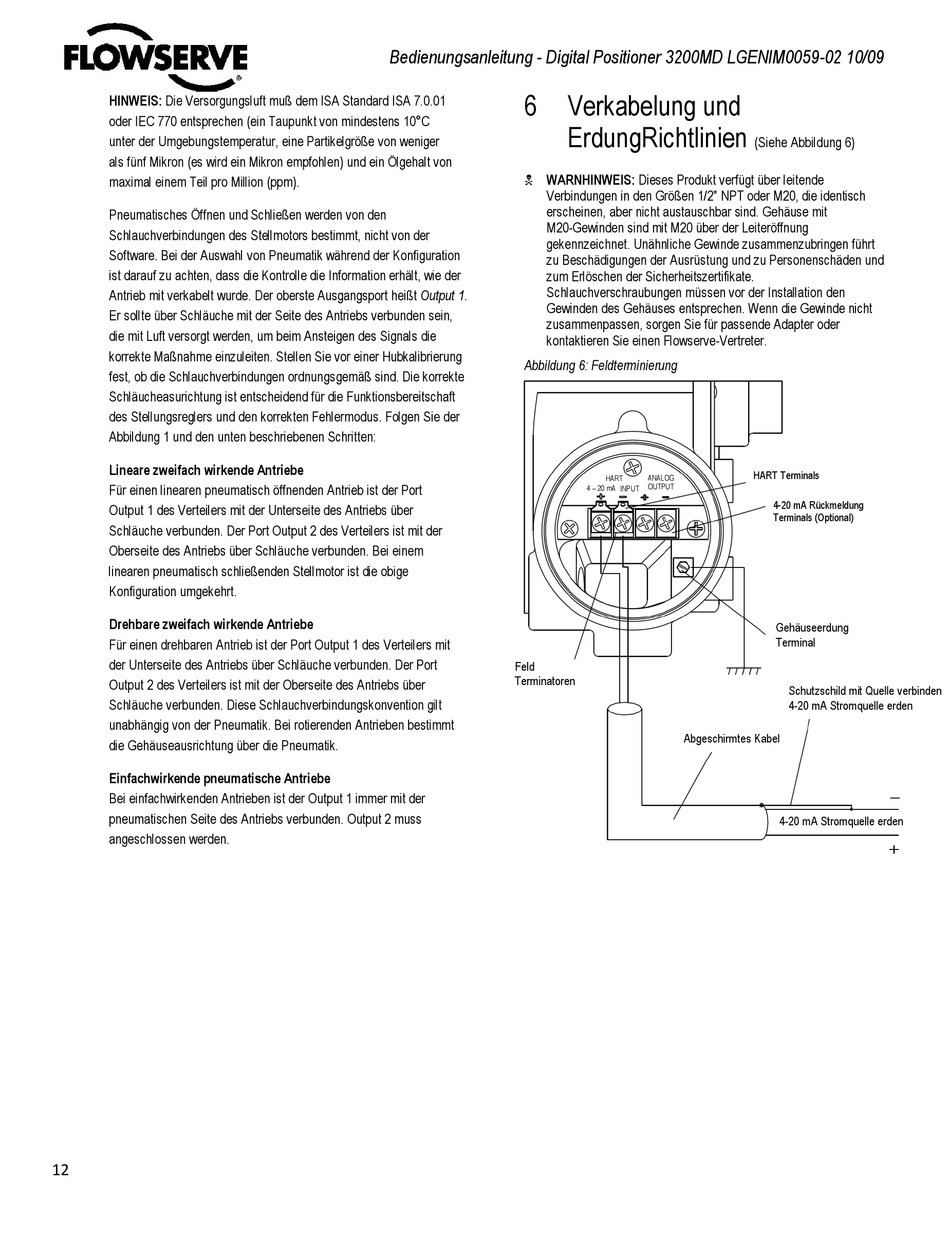

Abbildung 6: Feldterminierung
Feld
Terminatoren
Verkabelung und
ErdungRichtlinien
HART
ANALOG
OUTPUT
4 – 20 mA INPUT
Abgeschirmtes Kabel
(Siehe Abbildung 6)
HART Terminals
4-20 mA Rückmeldung
Terminals (Optional)
Gehäuseerdung
Terminal
Schutzschild mit Quelle verbinden
4-20 mA Stromquelle erden
4-20 mA Stromquelle erden
