7. Die beiden Anschlüsse der Ausgabekarte mit 4-20 mA an die
entsprechenden Anschlüsse an der Hauptplatine anlegen und
leicht andrücken.
8. Schließen Sie die beiden Kabelverbindungen aus der
Benutzerschnittstelle an die Seite der Platte mit den 4-20 mA
Analogausgängen an.
9. Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest
an. Ziehen Sie die Schraube nicht zu fest an.
10. Anschlussverdrahtung der Analogausgänge mit den Anschlüssen
der Analogausgänge an der Benutzerschnittstelle verbinden
(siehe Abbildung 23).
11. Alle Abdeckungen reinstallieren.
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09

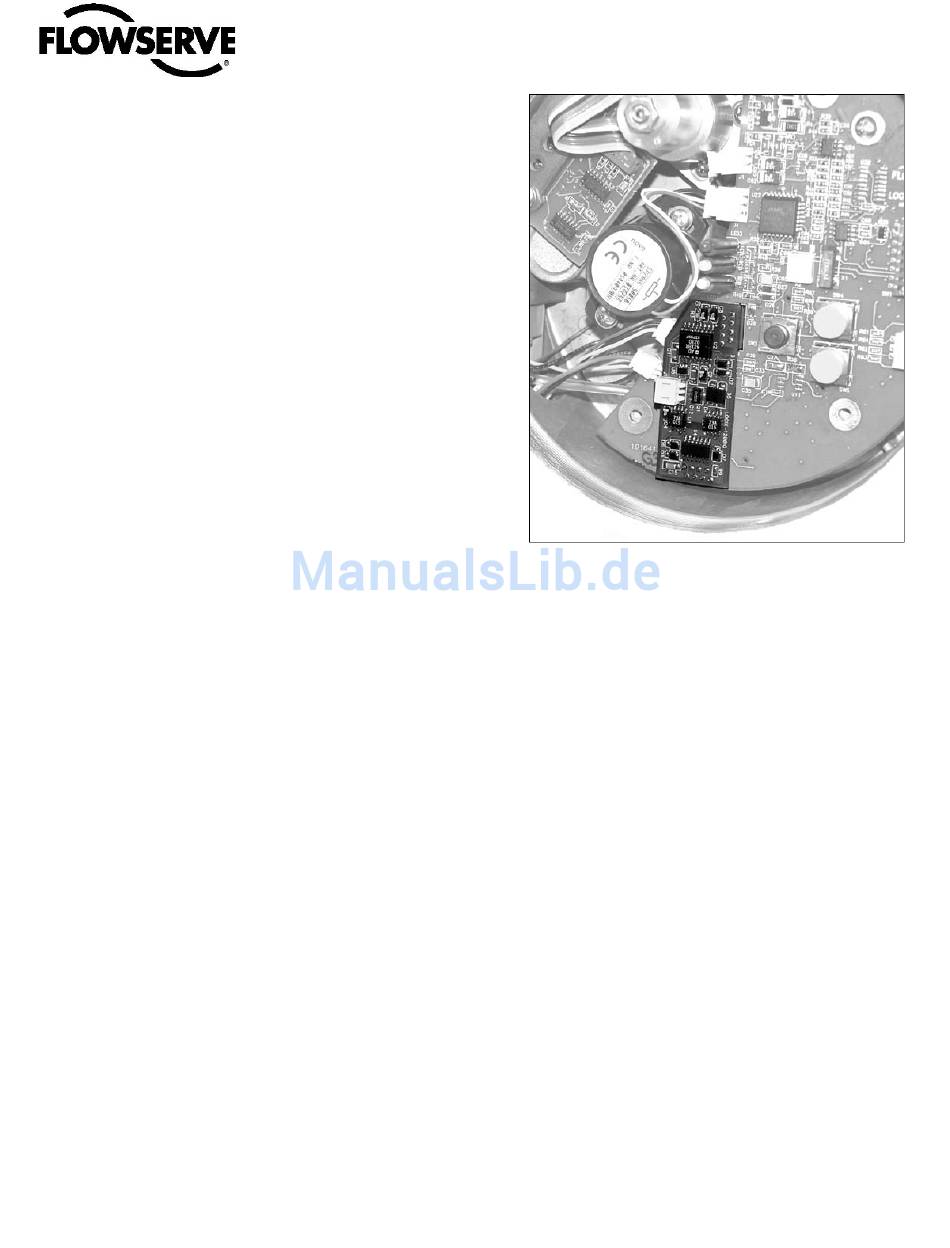

Abbildung 24: Stromversorgung der Analogausgänge mit 4-20 mA
