8.4
Schieberventil
Das Schieberventil leitet die Versorgungsluft an eine Seite des
Antriebs und entlüftet die andere Seite (s. Abb. 1). Das
Antriebsmodul steuert die Position des Schieberventils.
Austausch des Schieberventils
Um das Schieberventil auszuwechseln, folgen Sie den
Abbildungen 12, 14 und 25 und gehen Sie vor wie unten
beschrieben. Folgende Werkzeuge werden benötigt:
•
Kreuzschlitzschraubendreher
1. Sorgen Sie dafür, dass das Ventil sich in gutem Zustand befindet
oder umgangen wird.
2. Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3. Entfernen Sie die Abdeckung des Schieberventils, indem Sie die
Schraube lösen und die Abdeckung nach hinten schieben. Es ist
nicht erforderlich, Blechhaube, hydrophen Filter oder O-Ring aus
dieser Baugruppe zu entfernen (Abb. 14).
WARNUNG: Die Spule ragt aus dem Antriebsmodul heraus
und kann leicht beschädigt werden. Gehen Sie mit der Spule
und dem Schieberventilblock behutsam um. Fassen Sie die
Spule nicht an ihren elektrischen Teilen an. Die Toleranzen
zwischen Block und Spule sind extrem gering. Kontamination
im Block oder auf der Spule können bewirken, dass die Spule
herunterhängt.
4. Entnehmen Sie den Schieberventilblock, indem Sie die beiden
Kreuzschlitzschrauben lösen und den Block vorsichtig aus der
Spule ziehen (Abbildung 13).
5. Entnehmen Sie die Spule vorsichtig, indem Sie das Ende der
Spule aus dem Verbindungsclip schieben. Übermäßige
Kraftanwendung kann die Spule verbiegen.
6. Sorgen Sie dafür, dass sich die drei O-Ringe in den
Gegenbohrungen der bearbeiteten Plattform befinden, wo der
Schieberventilblock positioniert werden soll (Abb. 25).
7. Schieben Sie die Spule vorsichtig in den Verbindungsclip auf der
Oberseite des Antriebsmoduls.
8. Schieben Sie den Block vorsichtig über die Spule (Abbildung 12).
Schieben Sie den Block in Richtung Antriebsmodul, bis die beiden
Haltelöcher an den mit Gewinde versehenen Löchern im Sockel
anliegen.
9. Installieren Sie zwei Schieberventil-Schrauben und ziehen Sie sie mit
einem Kreuzschlitzschraubendreher fest an (siehe Abbildung 13).
10. Schieben Sie die Abdeckung des Schieberventils bis zum
Einrasten über das Schieberventil. Installieren Sie die Schraube
der Schieberventilabdeckung und ziehen Sie sie fest an (siehe
Abbildung 12).
11. Strom- und Luftzufuhr des Stellers wiederherstellen und eine
Hubkalibrierung durchführen.
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
8.5
Die Abdeckung des Schieberventils enthält ein sich vereinigendes
Filterelement in einer zweiteiligen Abdeckung. Dadurch wird die
Kammer des Schieberventils vor Schmutz und Feuchtigkeit geschützt
und bietet eine Öffnung für den Gegendruck für Abluft aus dem
Schieberventil.
Austausch des Filters in der Abdeckung des Schieberventils
Um die Abdeckung des Schieberventils auszuwechseln, folgen Sie
den Abbildungen 12 und 17 und gehen wie unten beschrieben vor.
Folgende Werkzeuge werden benötigt:
•
Kreuzschlitzschraubendreher
1. Entfernen Sie die Abdeckung der Spule, indem Sie die Schraube
lösen und die Abdeckung nach hinten schieben. Die Blechhaube
kann entfernt und mit einer Bürste oder einer Ausblasung mit
Druckluft gereinigt werden (Abbildung).
2. Den O-Ring um das hydrophobe Filterelement herum entfernen
und beiseitelegen (Abbildung 17).
3. Entfernen Sie den gemoldeten Filter, indem Sie ihn direkt aus
dem Luftloch der Kammerabdeckung herausziehen.
4. Installieren Sie den O-Ring im Sockel des Luftloches der
Kammerabdeckung, wie in Abb. 17 dargestellt.
5. Platzieren Sie das gemoldete Filterelement im Luftloch der
Kammerabdeckung. Dieses Filterelement ist ein Abschnitt auf
dem Weg zur Sicherung des O-Rings, der im letzten Schritt
installiert wird.
6. Hülle des Schieberventils auf Abdeckung des Schieberventils
platzieren.
7. Platzieren Sie die Abdeckung des Schieberventils, indem Sie sie
auf der Auflagefläche ablegen und schieben, bis der Tab einrastet
(Abbildungen 12 und 17). Sichern Sie sie dann mit einer
8-32-Schraube.

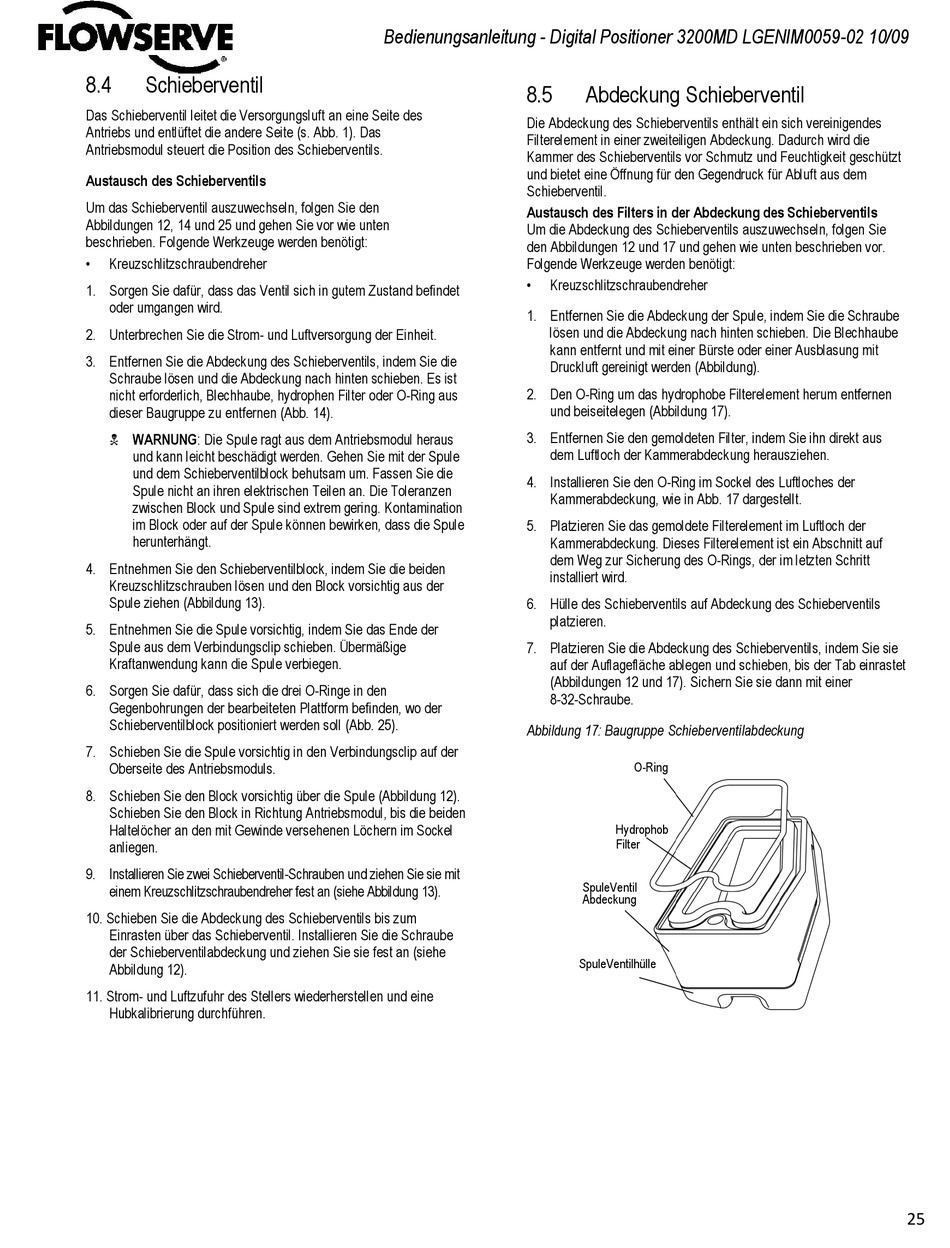

Abbildung 17: Baugruppe Schieberventilabdeckung
Abdeckung Schieberventil
O-Ring
Hydrophob
Filter
SpuleVentil
Abdeckung
SpuleVentilhülle
25
