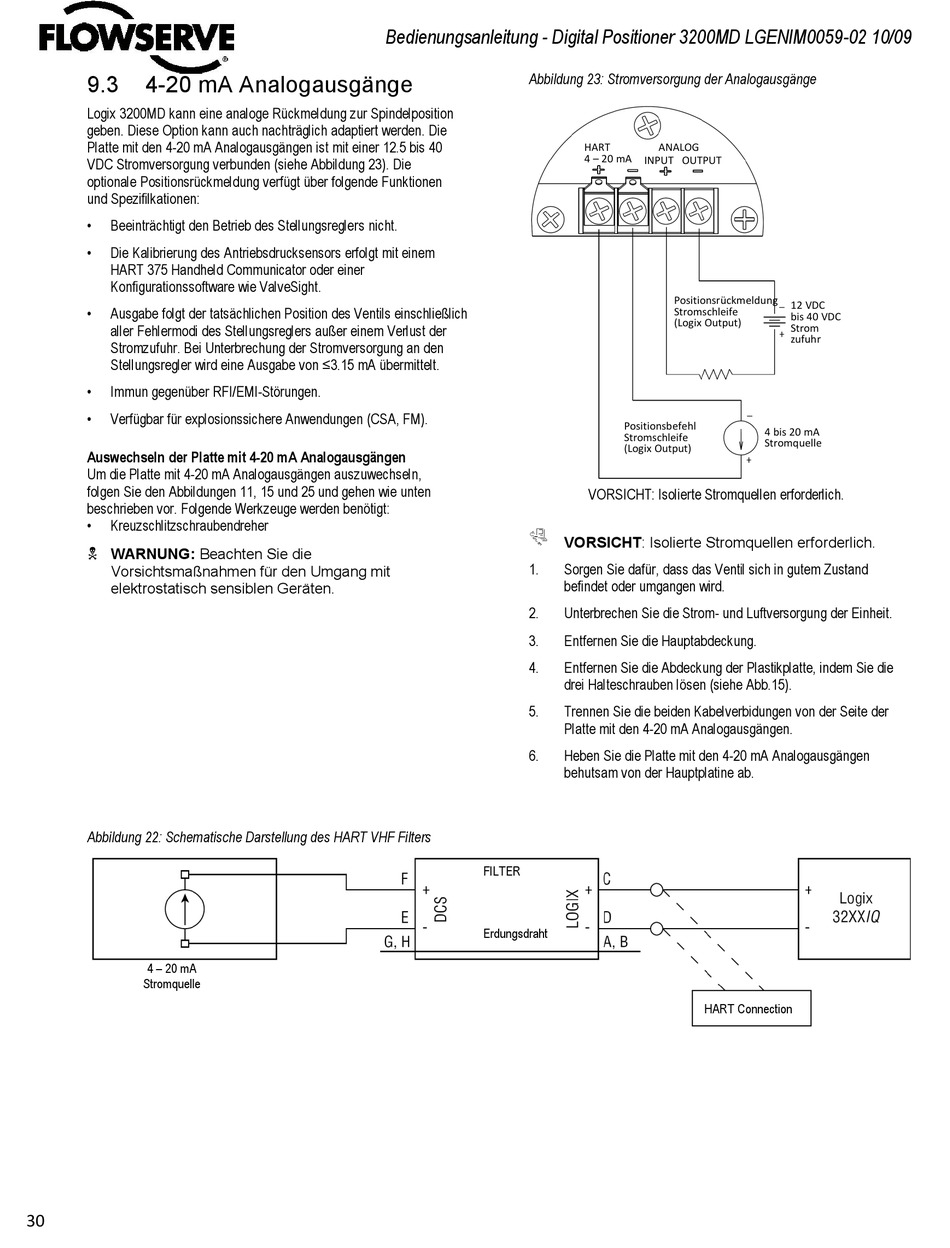

9.3
4-20 mA Analogausgänge
Logix 3200MD kann eine analoge Rückmeldung zur Spindelposition
geben. Diese Option kann auch nachträglich adaptiert werden. Die
Platte mit den 4-20 mA Analogausgängen ist mit einer 12.5 bis 40
VDC Stromversorgung verbunden (siehe Abbildung 23). Die
optionale Positionsrückmeldung verfügt über folgende Funktionen
und Spezifilkationen:
•
Beeinträchtigt den Betrieb des Stellungsreglers nicht.
•
Die Kalibrierung des Antriebsdrucksensors erfolgt mit einem
HART 375 Handheld Communicator oder einer
Konfigurationssoftware wie ValveSight.
•
Ausgabe folgt der tatsächlichen Position des Ventils einschließlich
aller Fehlermodi des Stellungsreglers außer einem Verlust der
Stromzufuhr. Bei Unterbrechung der Stromversorgung an den
Stellungsregler wird eine Ausgabe von ≤3.15 mA übermittelt.
•
Immun gegenüber RFI/EMI-Störungen.
•
Verfügbar für explosionssichere Anwendungen (CSA, FM).
Auswechseln der Platte mit 4-20 mA Analogausgängen
Um die Platte mit 4-20 mA Analogausgängen auszuwechseln,
folgen Sie den Abbildungen 11, 15 und 25 und gehen wie unten
beschrieben vor. Folgende Werkzeuge werden benötigt:
•
Kreuzschlitzschraubendreher
WARNUNG: Beachten Sie die
Vorsichtsmaßnahmen für den Umgang mit
elektrostatisch sensiblen Geräten.
Abbildung 22: Schematische Darstellung des HART VHF Filters
4 – 20 mA
Stromquelle
30
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Abbildung 23: Stromversorgung der Analogausgänge
VORSICHT: Isolierte Stromquellen erforderlich.
1.
Sorgen Sie dafür, dass das Ventil sich in gutem Zustand
befindet oder umgangen wird.
2.
Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3.
Entfernen Sie die Hauptabdeckung.
4.
Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die
drei Halteschrauben lösen (siehe Abb.15).
5.
Trennen Sie die beiden Kabelverbidungen von der Seite der
Platte mit den 4-20 mA Analogausgängen.
6.
Heben Sie die Platte mit den 4-20 mA Analogausgängen
behutsam von der Hauptplatine ab.
FILTER
Erdungsdraht
HART
ANALOG
4 – 20 mA
INPUT OUTPUT
Positionsrückmeldung
Stromschleife
(Logix Output)
Positionsbefehl
Stromschleife
(Logix Output)
VORSICHT: Isolierte Stromquellen erforderlich.
HART Connection
12 VDC
bis 40 VDC
Strom
zufuhr
4 bis 20 mA
Stromquelle
