7.3
Durchführung von DIP
Schaltereinstellungen zur
Konfiguration
Die ersten 7 DIP-Schalter dienen zur elementaren Konfiguration
Pneumatischer Vorgang
Muss entsprechend der Konfiguration auf der mechanischen
Leitungsverbindung und Federposition des Ventils/Antriebs eingestellt
werden, da diese den pneumatischen Vorgang des Systems regeln.
ATO (air-to-open, pneumatische Öffnung) Wählen Sie ATO aus,
wenn zunehmender Ausgangsdruck aus dem Stellungsreglerport 1
in die Leitung dringt, sodass sich das Ventil öffnet.
ATC (air-to-close, pneumatische Schließung) Wählen Sie ATC
aus, wenn zunehmender Ausgangsdruck aus dem Stellungsreglerport
1 in die Leitung dringt, sodass sich das Ventil schließt.
Signal bei Geschlossen
Normalerweise werden für eine pneumatische Öffnung 4 mA und für
eine pneumatische Schließung 20 mA eingestellt.
4 mA Die Auswahl 4 mA bewirkt die vollständige Schließung des
Ventils, wenn das Signal 4 mA beträgt, und die vollständige
Öffnung, wenn es 20 mA beträgt.
20 mA Die Auswahl 20 mA bewirkt die vollständige Schließung
des Ventils, wenn das Signal 20 mA beträgt und die vollständige
Öfffnung, wenn es 4 mA beträgt.

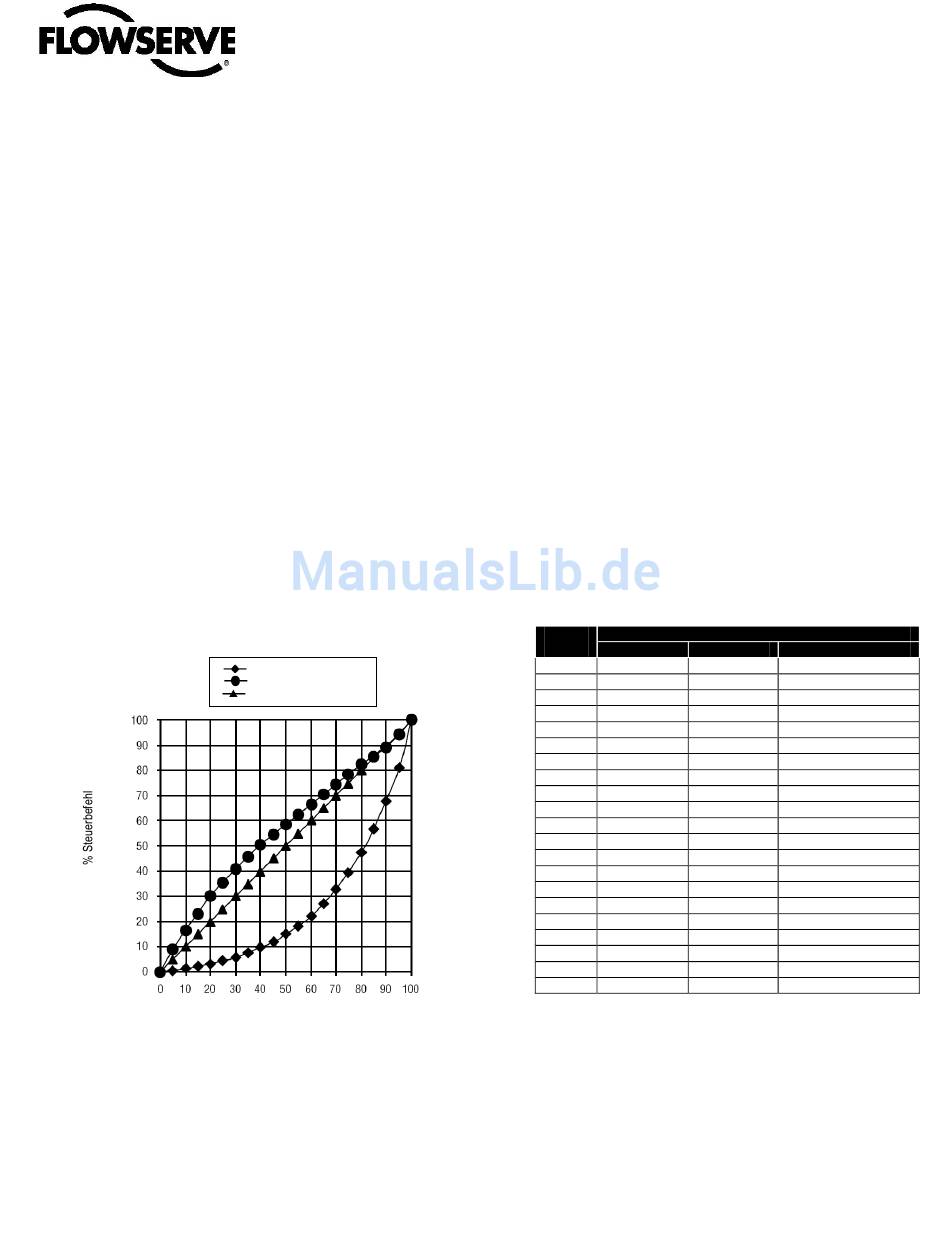

Abbildung 9: Standardmäßige benutzerdefinierte Charakterisierung
= %
Benutzerdefiniert
Linear
% Befehl
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Pos. Charakterisierung
Linear Auswählen, ob die Position des Antriebs direkt proportional
zum Eingangssignal sein soll. (Aufgrund ihrer inhärenten =% Merk
male ergibt diese Einstellung eine =% Cv Charakteristik für die
meisten Drehventile.)
Optional Auswählen, wenn eine andere Charakteristik erwünscht
ist, die in Verbindung mit dem nächsten Schalter erfolgt,
bezeichnet als Optional Pos. Char.
Optional Pos. Charakterisierung
Wenn der Schalter Pos. Charakterisierung auf optional gestellt ist, ist
er mit den folgenden Optionen aktiv:
Die Option =% charakterisiert die Reaktion des Antriebs auf das
Eingangssignal entsprechend einer prozentualen Standardkurve
von 30:1.
Benutzerdefiniert Wenn Benutzerdefiniert ausgewählt ist, wird der
Stellungsreglerr durch eine Tabelle charakterisiert, die anhand eines
korrekt konfigurierten HART 275 Handheld oder einer sonstigen
Host-Software eingerichtet wurde. Die Standardeinstellung für diese
Kurve ist schnelles Öffnen. (auch als lineare Cv-Charakteristik für die
meisten Drehventile verwendet)
Tabelle VIII: Charakteristische Kurvendaten
%
Befehl
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
% Befehl
=%
Linear
Benutzerdefiniert
0
0
0,62
5
1,35
10
2.22
15
3,25
20
4,47
25
5,91
30
7,63
35
9,66
40
12,07
45
14,92
50
18,31
55
22,32
60
27,08
65
32,71
70
39,40
75
47,32
80
56,71
85
67,84
90
81,03
95
100,00
100
0
8,66
16,24
23,17
30,11
35,31
40,51
45,42
50,34
54,40
58,47
62,39
66,31
70,27
74,23
78,17
82,11
85,50
88,89
94,45
100,00
