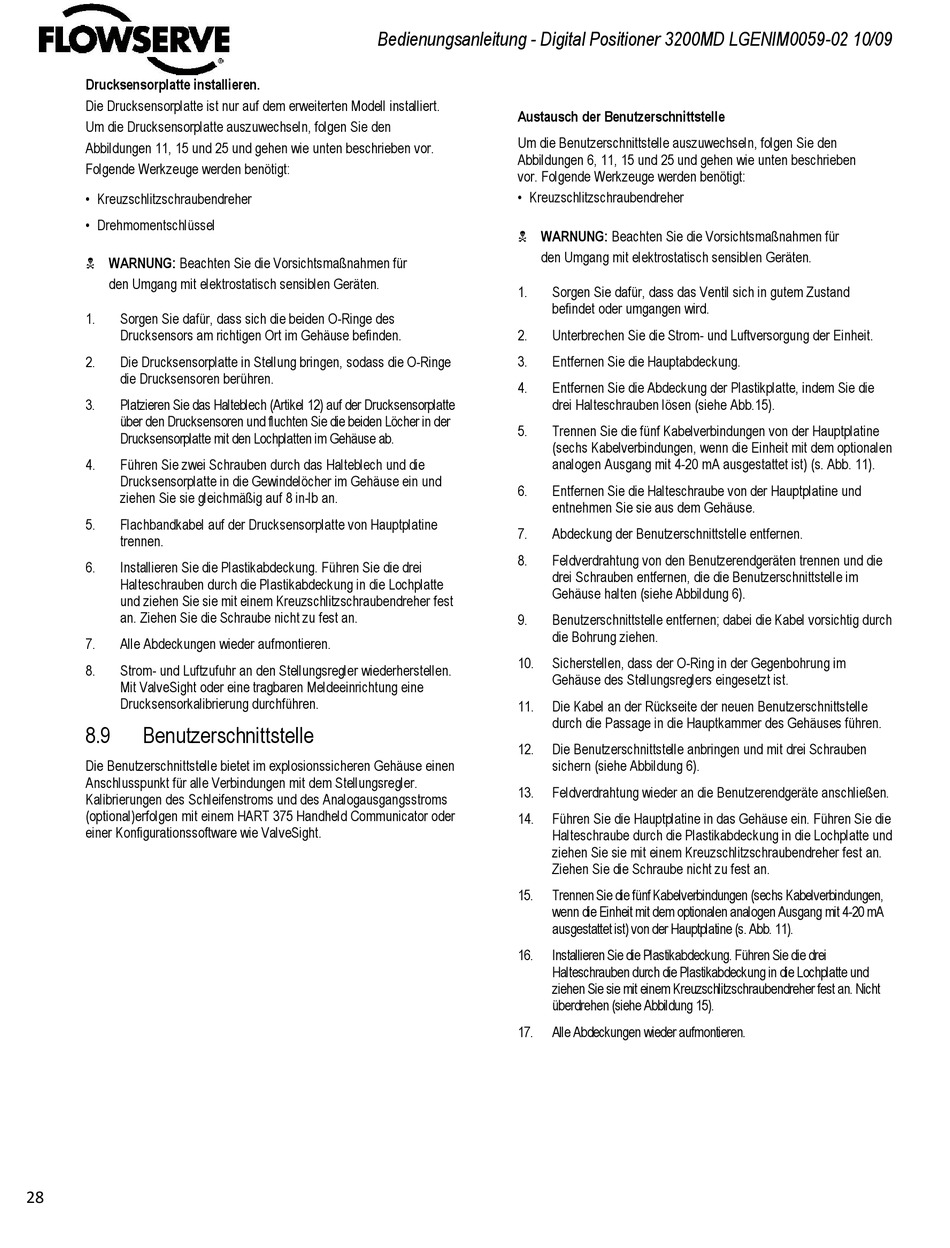

Drucksensorplatte installieren.
Die Drucksensorplatte ist nur auf dem erweiterten Modell installiert.
Um die Drucksensorplatte auszuwechseln, folgen Sie den
Abbildungen 11, 15 und 25 und gehen wie unten beschrieben vor.
Folgende Werkzeuge werden benötigt:
• Kreuzschlitzschraubendreher
• Drehmomentschlüssel
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für
den Umgang mit elektrostatisch sensiblen Geräten.
1.
Sorgen Sie dafür, dass sich die beiden O-Ringe des
Drucksensors am richtigen Ort im Gehäuse befinden.
2.
Die Drucksensorplatte in Stellung bringen, sodass die O-Ringe
die Drucksensoren berühren.
3.
Platzieren Sie das Halteblech (Artikel 12) auf der Drucksensorplatte
über den Drucksensoren und fluchten Sie die beiden Löcher in der
Drucksensorplatte mit den Lochplatten im Gehäuse ab.
4.
Führen Sie zwei Schrauben durch das Halteblech und die
Drucksensorplatte in die Gewindelöcher im Gehäuse ein und
ziehen Sie sie gleichmäßig auf 8 in-lb an.
5.
Flachbandkabel auf der Drucksensorplatte von Hauptplatine
trennen.
6.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest
an. Ziehen Sie die Schraube nicht zu fest an.
7.
Alle Abdeckungen wieder aufmontieren.
8.
Strom- und Luftzufuhr an den Stellungsregler wiederherstellen.
Mit ValveSight oder eine tragbaren Meldeeinrichtung eine
Drucksensorkalibrierung durchführen.
8.9
Benutzerschnittstelle
Die Benutzerschnittstelle bietet im explosionssicheren Gehäuse einen
Anschlusspunkt für alle Verbindungen mit dem Stellungsregler.
Kalibrierungen des Schleifenstroms und des Analogausgangsstroms
(optional)erfolgen mit einem HART 375 Handheld Communicator oder
einer Konfigurationssoftware wie ValveSight.
28
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Austausch der Benutzerschnittstelle
Um die Benutzerschnittstelle auszuwechseln, folgen Sie den
Abbildungen 6, 11, 15 und 25 und gehen wie unten beschrieben
vor. Folgende Werkzeuge werden benötigt:
• Kreuzschlitzschraubendreher
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für
den Umgang mit elektrostatisch sensiblen Geräten.
1.
Sorgen Sie dafür, dass das Ventil sich in gutem Zustand
befindet oder umgangen wird.
2.
Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3.
Entfernen Sie die Hauptabdeckung.
4.
Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die
drei Halteschrauben lösen (siehe Abb.15).
5.
Trennen Sie die fünf Kabelverbindungen von der Hauptplatine
(sechs Kabelverbindungen, wenn die Einheit mit dem optionalen
analogen Ausgang mit 4-20 mA ausgestattet ist) (s. Abb. 11).
6.
Entfernen Sie die Halteschraube von der Hauptplatine und
entnehmen Sie sie aus dem Gehäuse.
7.
Abdeckung der Benutzerschnittstelle entfernen.
8.
Feldverdrahtung von den Benutzerendgeräten trennen und die
drei Schrauben entfernen, die die Benutzerschnittstelle im
Gehäuse halten (siehe Abbildung 6).
9.
Benutzerschnittstelle entfernen; dabei die Kabel vorsichtig durch
die Bohrung ziehen.
10.
Sicherstellen, dass der O-Ring in der Gegenbohrung im
Gehäuse des Stellungsreglers eingesetzt ist.
11.
Die Kabel an der Rückseite der neuen Benutzerschnittstelle
durch die Passage in die Hauptkammer des Gehäuses führen.
12.
Die Benutzerschnittstelle anbringen und mit drei Schrauben
sichern (siehe Abbildung 6).
13.
Feldverdrahtung wieder an die Benutzerendgeräte anschließen.
14.
Führen Sie die Hauptplatine in das Gehäuse ein. Führen Sie die
Halteschraube durch die Plastikabdeckung in die Lochplatte und
ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest an.
Ziehen Sie die Schraube nicht zu fest an.
15.
Trennen Sie die fünf Kabelverbindungen (sechs Kabelverbindungen,
wenn die Einheit mit dem optionalen analogen Ausgang mit 4-20 mA
ausgestattet ist) von der Hauptplatine (s. Abb. 11).
16.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte und
ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest an. Nicht
überdrehen (siehe Abbildung 15).
17.
Alle Abdeckungen wieder aufmontieren.
