5.
Trennen Sie die fünf Kabelverbindungen von der Hauptplatine
(sechs Kabelverbindungen, wenn die Einheit mit dem optionalen
analogen Ausgang mit 4-20 mA ausgestattet ist).
6.
Entfernen Sie die Halteschraube von Hauptplatine und
5FTU_1PSU. Hauptplatine aus dem Gehäuse entnehmen.
7.
Die vier Schrauben aus dem Reglersockel entfernen.
Überprüfen, dass bei Entfernung des Reglers O-Ring und Filter
in der Gegenbohrung verbleiben (siehe Abbildung 11).
8.
Leittungsverbindungen und Stecknippel aus dem Reglersockel
entfernen.
9.
Leitungsverbindungen und Stecknippel im Reglersockel
installieren.
10.
-Sicherstellen, dass O-Ring und Filter sich in der Gegenbohrung
befinden. Neuen Regler mit 8-32 x 1/2" Schrauben befestigen.
HINWEIS: Kombinieren Sie den Regler nicht mit solchen aus
älteren Logix-Stellern. Ältere Modelle enthalten Regler mit
anderen Einstellungen, die nicht mit dem Modell Logix 3200MD
kompatibel sind. Die Einstellung für den Reglerdruck ist auf der
Oberseite des Reglers aufgedruckt. Der Regler des Logix
3200MD ist auf 17.4 psig eingestellt.
11.
Führen Sie die Hauptplatine in das Gehäuse ein. Führen Sie die
Halteschraube durch die Plastikabdeckung in die Lochplatte und
ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest an.
Ziehen Sie die Schraube nicht zu fest an.
12.
Stellen Sie die fünf Kabelverbindungen wieder her (sechs
Kabelverbindungen, wenn die Einheit mit dem optionalen
analogen Ausgang mit 4-20 mA ausgestattet ist).
13.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest
an. Nicht überdrehen (siehe Abbildung 15).
14.
Alle Abdeckungen wieder aufmontieren.
8.3
Überprüfung oder Einstellung des
internenReglerdrucks
Um den internen Reglerdruck zu prüfen oder einzustellen, folgen Sie
bitte der Abbildung 16 und den nachfolgenden Anweisungen. Die für
die folgende Vorgehensweise verwendeten Werkzeuge und Geräte
stammen von den angegebenen Anbietern. Folgende Werkzeuge
werden benötigt:
•
Kalibrierter Druckmesser (0 bis 30 psi)
•
1⁄16" flexible Schlauchverbindungen
•
Barbed Tee (Clippard Minimatic Teilenummer T22-2 oder
Äquivalent)
•
5/32" Inbusschlüssel
3⁄8" Gabelschlüssel
•
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für den
Umgang mit elektrostatisch sensiblen Geräten.
24
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09

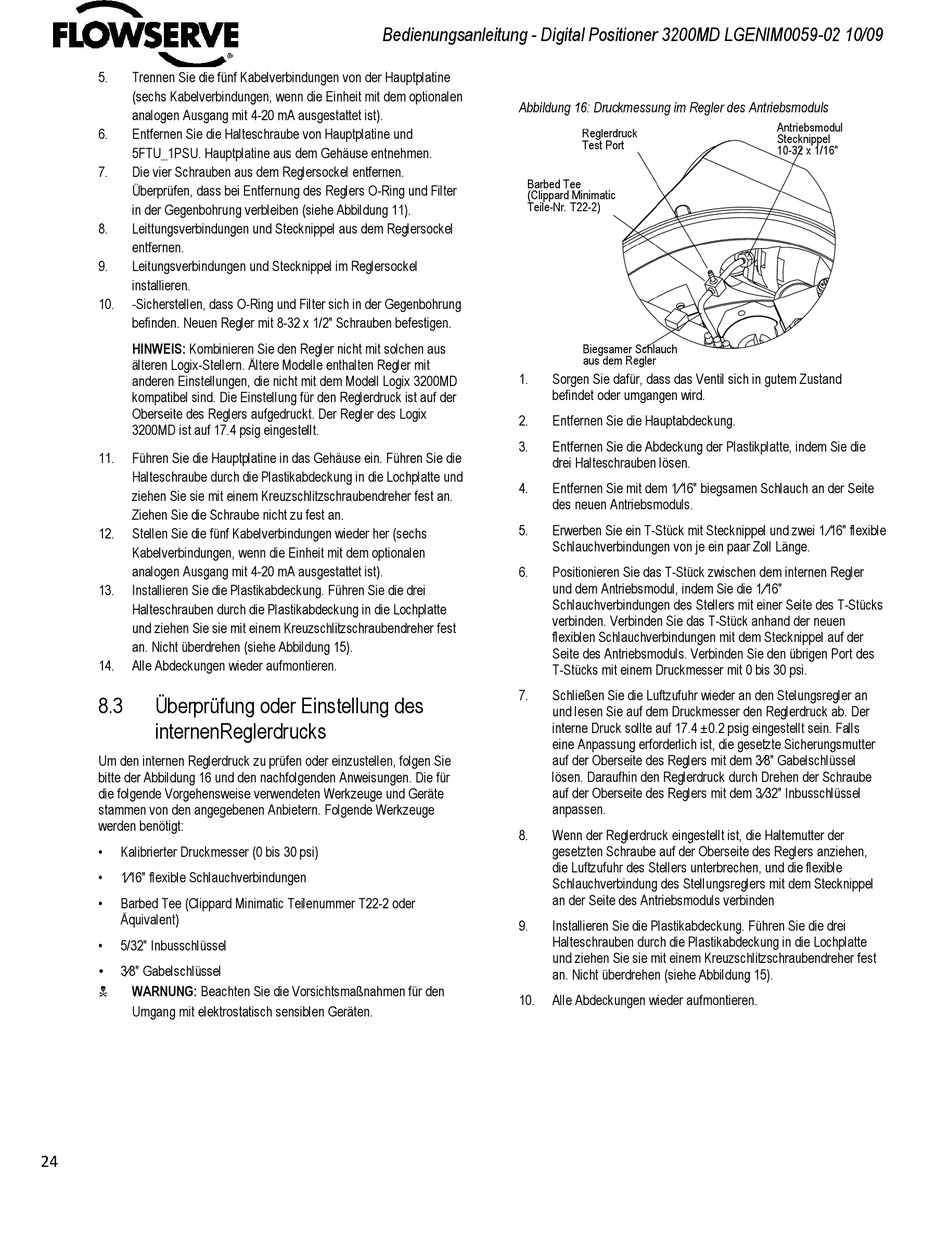

Abbildung 16: Druckmessung im Regler des Antriebsmoduls
Barbed Tee
(Clippard Minimatic
Teile-Nr. T22-2)
1.
Sorgen Sie dafür, dass das Ventil sich in gutem Zustand
befindet oder umgangen wird.
2.
Entfernen Sie die Hauptabdeckung.
3.
Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die
drei Halteschrauben lösen.
4.
Entfernen Sie mit dem 1⁄16" biegsamen Schlauch an der Seite
des neuen Antriebsmoduls.
5.
Erwerben Sie ein T-Stück mit Stecknippel und zwei 1 ⁄16" flexible
Schlauchverbindungen von je ein paar Zoll Länge.
6.
Positionieren Sie das T-Stück zwischen dem internen Regler
und dem Antriebsmodul, indem Sie die 1 ⁄16"
Schlauchverbindungen des Stellers mit einer Seite des T-Stücks
verbinden. Verbinden Sie das T-Stück anhand der neuen
flexiblen Schlauchverbindungen mit dem Stecknippel auf der
Seite des Antriebsmoduls. Verbinden Sie den übrigen Port des
T-Stücks mit einem Druckmesser mit 0 bis 30 psi.
7.
Schließen Sie die Luftzufuhr wieder an den Stelungsregler an
und lesen Sie auf dem Druckmesser den Reglerdruck ab. Der
interne Druck sollte auf 17.4 ±0.2 psig eingestellt sein. Falls
eine Anpassung erforderlich ist, die gesetzte Sicherungsmutter
auf der Oberseite des Reglers mit dem 3⁄8" Gabelschlüssel
lösen. Daraufhin den Reglerdruck durch Drehen der Schraube
auf der Oberseite des Reglers mit dem 3⁄32" Inbusschlüssel
anpassen.
8.
Wenn der Reglerdruck eingestellt ist, die Haltemutter der
gesetzten Schraube auf der Oberseite des Reglers anziehen,
die Luftzufuhr des Stellers unterbrechen, und die flexible
Schlauchverbindung des Stellungsreglers mit dem Stecknippel
an der Seite des Antriebsmoduls verbinden
9.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Plastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher fest
an. Nicht überdrehen (siehe Abbildung 15).
10.
Alle Abdeckungen wieder aufmontieren.
Reglerdruck
Test Port
Biegsamer Schlauch
aus dem Regler
Antriebsmodul
Stecknippel
10-32 x 1/16"
