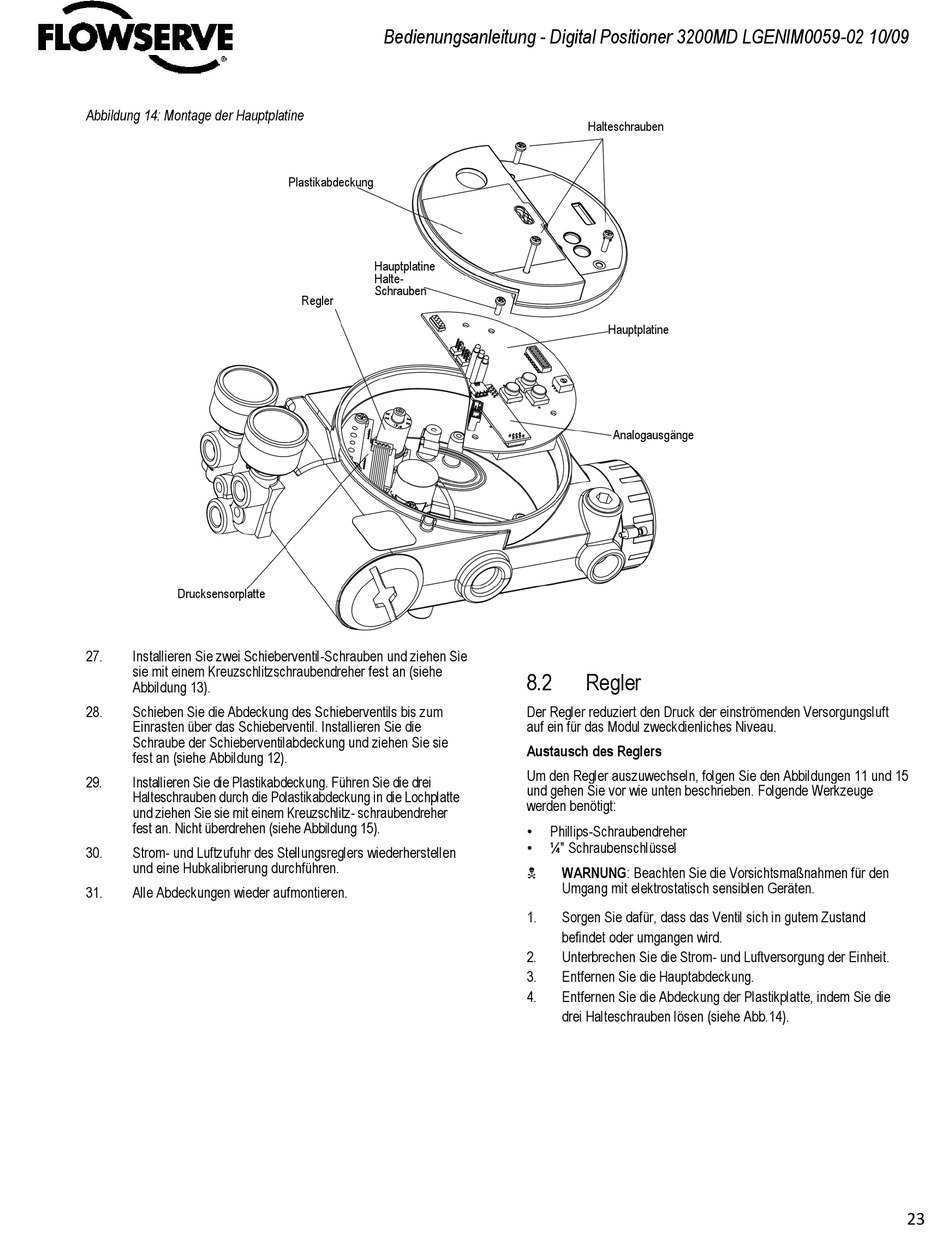

Abbildung 14: Montage der Hauptplatine
Drucksensorplatte
27.
Installieren Sie zwei Schieberventil-Schrauben und ziehen Sie
sie mit einem Kreuzschlitzschraubendreher fest an (siehe
Abbildung 13).
28.
Schieben Sie die Abdeckung des Schieberventils bis zum
Einrasten über das Schieberventil. Installieren Sie die
Schraube der Schieberventilabdeckung und ziehen Sie sie
fest an (siehe Abbildung 12).
29.
Installieren Sie die Plastikabdeckung. Führen Sie die drei
Halteschrauben durch die Polastikabdeckung in die Lochplatte
und ziehen Sie sie mit einem Kreuzschlitz- schraubendreher
fest an. Nicht überdrehen (siehe Abbildung 15).
30.
Strom- und Luftzufuhr des Stellungsreglers wiederherstellen
und eine Hubkalibrierung durchführen.
31.
Alle Abdeckungen wieder aufmontieren.
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Plastikabdeckung
Hauptplatine
Halte-
Schrauben
Regler
Halteschrauben
Hauptplatine
Analogausgänge
8.2
Regler
Der Regler reduziert den Druck der einströmenden Versorgungsluft
auf ein für das Modul zweckdienliches Niveau.
Austausch des Reglers
Um den Regler auszuwechseln, folgen Sie den Abbildungen 11 und 15
und gehen Sie vor wie unten beschrieben. Folgende Werkzeuge
werden benötigt:
Phillips-Schraubendreher
•
¼" Schraubenschlüssel
•
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für den
Umgang mit elektrostatisch sensiblen Geräten.
1.
Sorgen Sie dafür, dass das Ventil sich in gutem Zustand
befindet oder umgangen wird.
2.
Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3.
Entfernen Sie die Hauptabdeckung.
4.
Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die
drei Halteschrauben lösen (siehe Abb.14).
23
