5/32" Inbusschlüssel
•
1/2" Gabelschlüssel
•
7/16" Gabelschlüssel
•
3/8"Anschluss mit Verlängerung
•
3/16" Schraubenschlüssel
1. Adapter mit zwei 6 x 1/2" Schneidschrauben an gekerbtem Hebel
befestigen.
2. Abnahmehebel auf den Adapterschaft schieben. Schraube mit
Sternscheibe durch den Abnahmehebel führen und zweite
Sternscheibe und Mutter hinzufügen. Mutter anziehen, sodass
Hebel locker am Schaft anliegt, aber noch drehbar ist. Sie wird
festgezogen, sobald die Verbindung korrekt ausgerichtet ist.
3. Schlepphebel mit Sternscheibe und 10-32 Mutter an
Rückmeldeschaft des Stellers befestigen.
HINWEIS: Der Hebel zeigt aufwärts, wenn der Rückmeldeschaft
sich in der freien Position befindet.

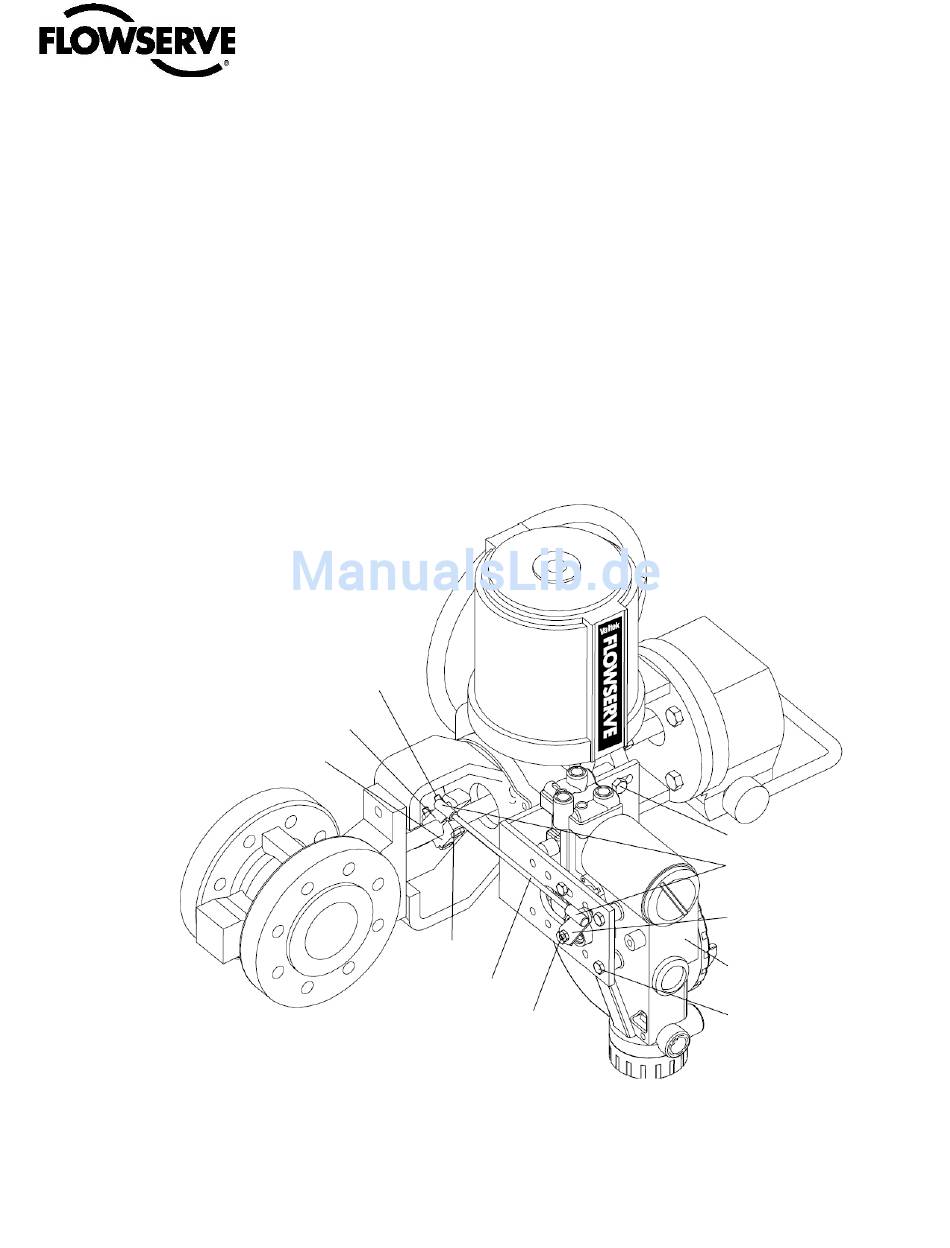

Abbildung 5: Optionale Montage
* Die Stange muss die gewünschte Länge aufweisen
10
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Kontermuttern (2)
Abwurfeinrichtung
Abwurfhalterung
Schrauben (2)
Stange*
4. Den Stellungsregler mit 1/4-20 x 1/2" Schrauben im korrekten
Lochbild (aufgestempelt) an der universellen Halterung befestigen.
5. Mit 1/2" Maulschlüssel und zwei 5 ⁄16-18 x 1/2" Schrauben
Halterung an Antriebs-Transportgehäuse anbringen. Schrauben
nicht voll anziehen, bis abschließende Einstellungen
vorgenommen wurden.
6. Abnahmehebel drehen, sodass der Stift des Schlepphebels in den
Schlitz am Abnahmehebel gleitet. Halterung nach Bedarf
positionieren, unter Berücksichtigung des Schlitzes für den
Hubhebelstift und den Abnahmehebel. Der Stift sollte ca. 1 ⁄16"
über den Abnahmehebel hinausragen. Bei korrekter Anpassung
die Halterungsschrauben festziehen.
Ausrichtung des Abnahmehebels für die abschließende Fixierung
1.
Den Logix 3200MD Stellungsregler gemäß den Anweisungen in
Abschnitt 5.4, "Verkabelung von Antrieb mit Stellungsregler", mit
dem Antrieb verkabeln.
10-32 Mutter
Sicherungsscheibe
Halteschrauben 5/16-18 (2)
Kugelgelenk-Enden
Hubhebel
Stellungsregler um 90° drehen
Montageschrauben ¼-20 (4)
