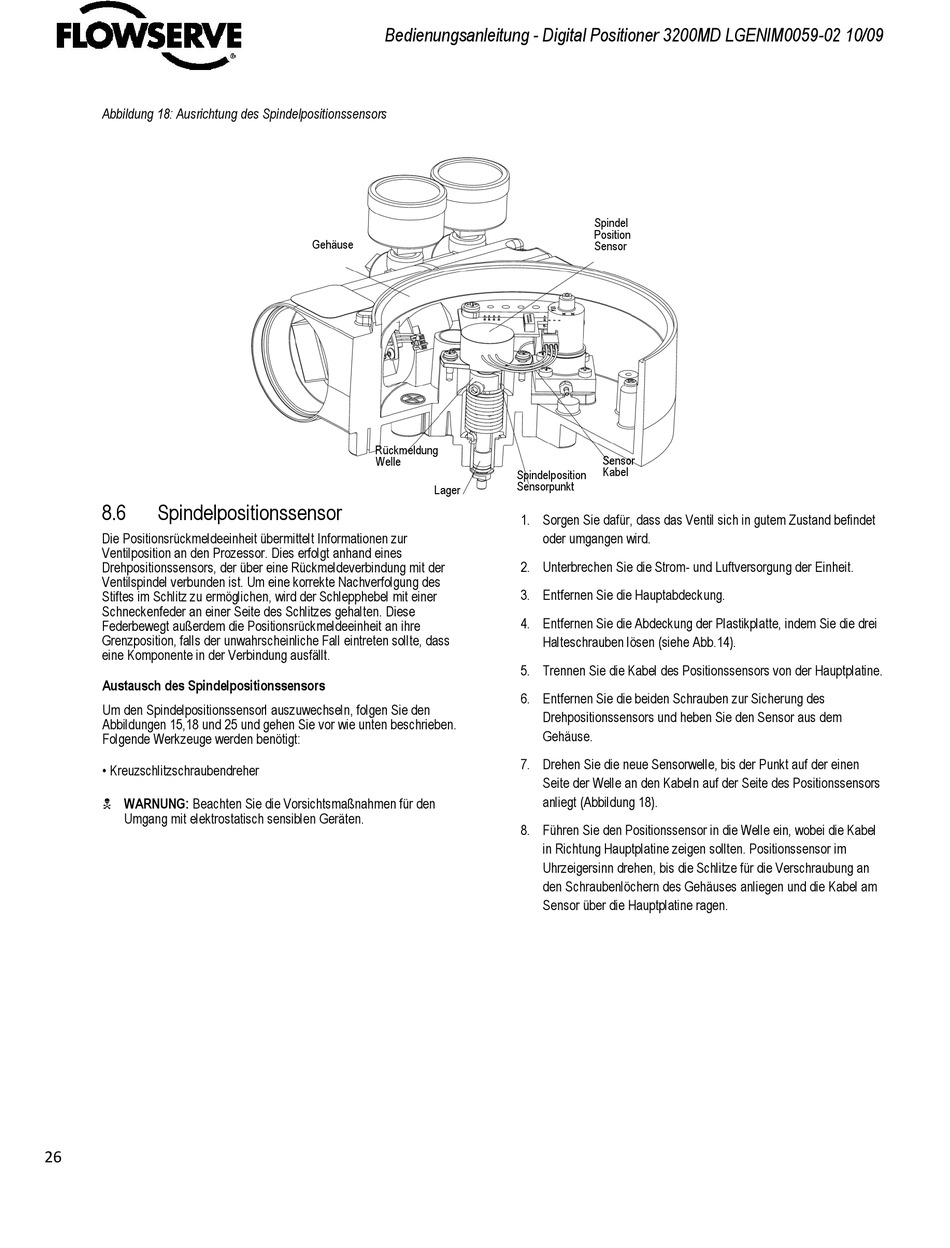

Abbildung 18: Ausrichtung des Spindelpositionssensors
8.6
Spindelpositionssensor
Die Positionsrückmeldeeinheit übermittelt Informationen zur
Ventilposition an den Prozessor. Dies erfolgt anhand eines
Drehpositionssensors, der über eine Rückmeldeverbindung mit der
Ventilspindel verbunden ist. Um eine korrekte Nachverfolgung des
Stiftes im Schlitz zu ermöglichen, wird der Schlepphebel mit einer
Schneckenfeder an einer Seite des Schlitzes gehalten. Diese
Federbewegt außerdem die Positionsrückmeldeeinheit an ihre
Grenzposition, falls der unwahrscheinliche Fall eintreten sollte, dass
eine Komponente in der Verbindung ausfällt.
Austausch des Spindelpositionssensors
Um den Spindelpositionssensorl auszuwechseln, folgen Sie den
Abbildungen 15,18 und 25 und gehen Sie vor wie unten beschrieben.
Folgende Werkzeuge werden benötigt:
• Kreuzschlitzschraubendreher
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen für den
Umgang mit elektrostatisch sensiblen Geräten.
26
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Gehäuse
Rückmeldung
Welle
Lager
Spindel
Position
Sensor
Sensor
Kabel
Spindelposition
Sensorpunkt
1. Sorgen Sie dafür, dass das Ventil sich in gutem Zustand befindet
oder umgangen wird.
2. Unterbrechen Sie die Strom- und Luftversorgung der Einheit.
3. Entfernen Sie die Hauptabdeckung.
4. Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die drei
Halteschrauben lösen (siehe Abb.14).
5. Trennen Sie die Kabel des Positionssensors von der Hauptplatine.
6. Entfernen Sie die beiden Schrauben zur Sicherung des
Drehpositionssensors und heben Sie den Sensor aus dem
Gehäuse.
7. Drehen Sie die neue Sensorwelle, bis der Punkt auf der einen
Seite der Welle an den Kabeln auf der Seite des Positionssensors
anliegt (Abbildung 18).
8. Führen Sie den Positionssensor in die Welle ein, wobei die Kabel
in Richtung Hauptplatine zeigen sollten. Positionssensor im
Uhrzeigersinn drehen, bis die Schlitze für die Verschraubung an
den Schraubenlöchern des Gehäuses anliegen und die Kabel am
Sensor über die Hauptplatine ragen.
