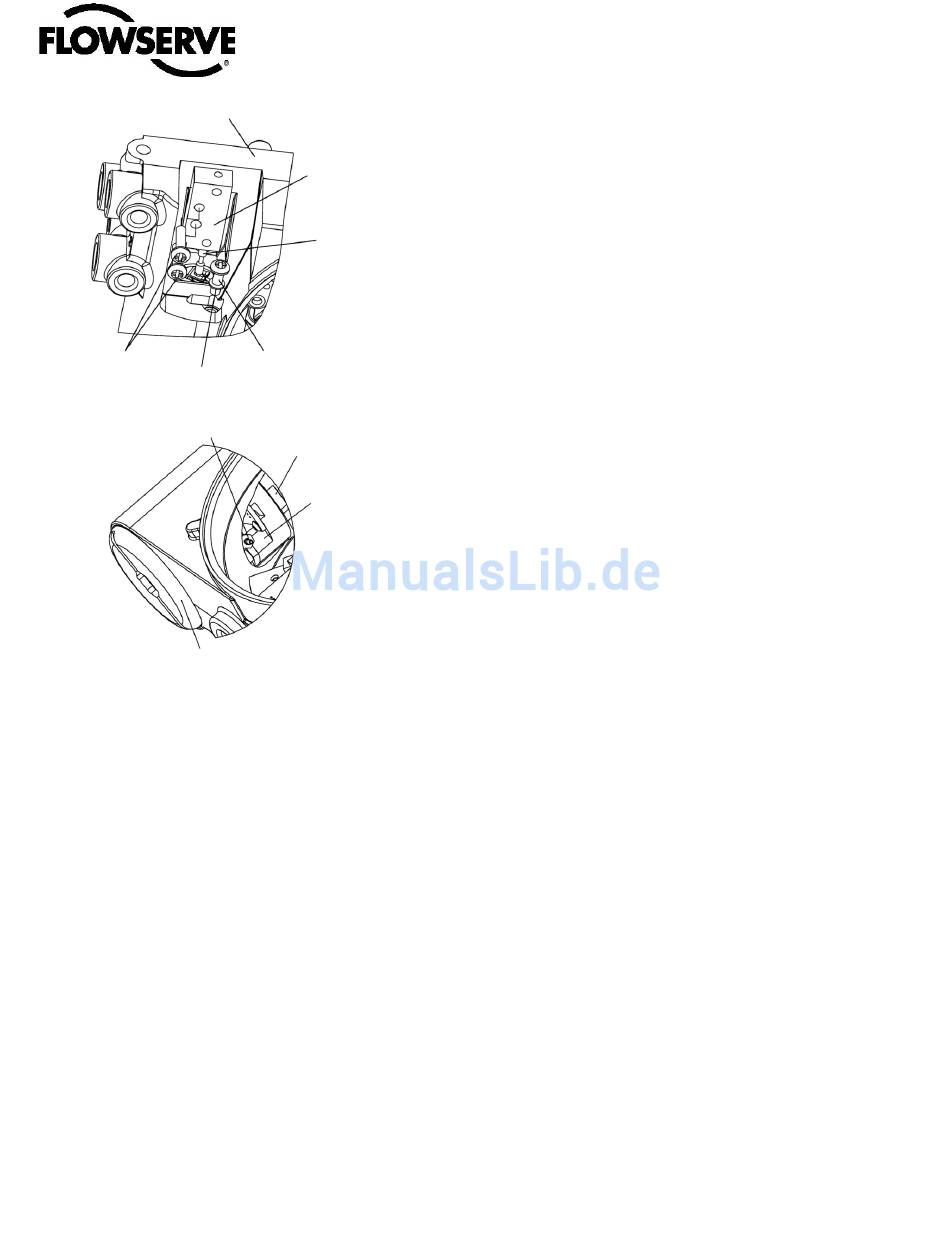

Abbildung 13: Spule und Block
Schieberventil
Schraube
Nylon
Dichtung
Abbildung 14: Stecknippel des Antriebsmoduls
Stecknippel
Abdeckung des Antriebsmoduls
6. Entnehmen Sie den Schieberventilblock, indem Sie die beiden
Kreuzschlitzschrauben lösen und den Block vorsichtig aus der
Spule ziehen (Abbildung 13).
7. Entnehmen Sie die Spule vorsichtig, indem Sie das Ende der
Spule aus dem Verbindungsclip schieben. Übermäßige
Kraftanwendung kann die Spule verbiegen.
8. Entfernen Sie die Hauptabdeckung.
9. Entfernen Sie die Abdeckung der Plastikplatte, indem Sie die drei
Halteschrauben lösen (siehe Abb.14).
10. Trennen Sie den biegsamen Schlauch von dem Stecknippel am
Antriebsmodul (s. Abb. 14).
11. Entfernen Sie mit dem 1/4" Schraubenschlüssel den Stecknippel
vom Antriebsmodul.
12. Trennen Sie die beiden Kabelverbindungen des Antriebsmoduls
mit der Hauptplatine.
13. Legen Sie die beiden Kabel des Antriebsmoduls wieder in dessen
Fach, sodass sie aus dessen Öffnung herausragen (s. Abb. 11).
Dadurch können Kabelsalat und Kabelbrüche vermieden werden.
14. Ergreifen Sie den Sockel des Antriebsmoduls und schrauben Sie
ihn gegen den Uhrzeigersinn ab. Wenn die Kabelverbindungen
getrennt sind, das Antriebsmodul vorsichtig aus dem Gehäuse
ziehen.
22
Bedienungsanleitung - Digital Positioner 3200MD LGENIM0059-02 10/09
Gehäuse
Spule
Ventil
Block
Spule
Antrieb an
Gehäuseschraube
Fläche an Gehäuse
Fläche an
Antriebs
modul
15. Entfernen Sie mit dem 1/4" Schraubenschlüssel den Stecknippel
an der Seite des neuen Antriebsmoduls.
16. Vergewissern Sie sich, dass der O-Ring sich an der richtigen Stelle
an der Oberseite des neuen Moduls befindet. Legen Sie die Kabel
zurück an die Seite des Antriebsmoduls, wie in Abbildung 11
dargestellt, und halten Sie die Kabel mit der Hand in Position.
17. Führen Sie das Modul behutsam in den vorgesehenen Schacht im
Gehäuse. Schrauben Sie es im Uhrzeigersinn in das Gehäuse
hinein, bis es aufsetzt.
18. Wenn das Antriebsmodul aufgesetzt hat, sodass die Gewinde
völlig ausgelastet sind, das Modul gegen den Uhrzeigersinn
drehen, bis die Fläche des Antriebsmoduls mit der Fläche im
Gehäuse abfluchtet. Dies bringt das Schraubenloch in die richtige
Position für den nächsten Schritt.
19. Sorgen Sie dafür, dass die Nylondichtung sich in der
Gegenbohrung im Antriebsmodul befindet und halten Sie das
Schraubenloch in Position wie in Abbildung 13.
20. Führen Sie eine Schraube in das Antriebsgehäuse durch die
Gegenbohrung im Hauptgehäuse ein. Ziehen Sie sie mit einem
Kreuzschlitzschraubendreher fest.
21. Führen Sie Ihre Hand durch den Hauptschacht in den Schacht für
das Antriebsmodul des Stellungsreglers und installieren Sie den
Stecknippel an der Seite des Moduls mit dem 1/4"
Schraubenschlüssel.
HINWEIS: Kombinieren Sie den Stecknippel nicht mit solchen aus
älteren Logix-Stellern. Ältere Modelle verfügen über Mündungen,
die nicht mit dem Modell Logix 3200MD kompatibel sind.
Mündungen sind blechfarben, Stecknippel silberfarben.
22. Schließen Sie den aus dem Regulator kommenden biegsamen
Schlauch wieder an den Stecknippel an.
23. Führen Sie die Kabel des Antriebsmoduls in die Hauptkammer des
Gehäuses, und verbinden Sie sie mit der Hauptplatine.
24. Sorgen Sie dafür, dass sich die drei O-Ringe in den
Gegenbohrungen der bearbeiteten Plattform in den
Gegenbohrungen befinden, wo der Schieberventilblock
positioniert werden soll (abb. 25).
25. Schieben Sie die Spule vorsichtig in den Verbindungsclip auf der
Oberseite des Antriebsmoduls.
26. Schieben Sie den Block vorsichtig über die Spule (Abbildung 13).
Schieben Sieden Block in Richtung Antriebsmodul, bis die beiden
Haltelöcher an den mit Gewinde versehenen Löchern im Sockel
anliegen.
