Elektromagnetische Verträglichkeit
Der digitale Stellungsregler Logix 520MD wurde so
entwickelt, daß er einwandfrei in elektromagnetischen
Feldern funktioniert, wie sie in typischen Industrieum-
gebungen auftreten. Es sollte darauf geachtet werden,
den Stellungsregler möglichst nicht in Umgebungen
mit einem übermäßig starken EM-Feld (ab 10 V/m)
einzusetzen. Tragbares EM-Gerät wie Funk-Wechsel-
sprechanlagen als Handgeräte sollten nicht in einem
Abstand von 30 cm und weniger vom Stellungsregler
verwendet werden.
Die Steuerleitungen sind ordnungsgemäß zu verkabeln
und abzuschirmen, und Steuerleitungen sind nicht in
der Nähe von elektromagnetischen Quellen zu verlegen,
die zu unerwünschten Störgeräuschen führen könnten.
Zur weiteren Eliminierung von Störgeräuschen kann ein
elektromagnetischer Leitungsfilter verwendet werden.
Im Fall starker elektrostatischer Entladungen in der Nähe
des Stellungsreglers ist dieser so zu überprüfen, das
der korrekte Betriebszustand gewährleistet ist. Es kann
erforderlich sein, den Logix 520MD Positioner neu zu
kalibrieren, um den Betriebszustand wiederherzustellen.
8
®
Konfigurationsschalter
4-20 mA Eingang
4-20mA Rückmel-
dung (optional)

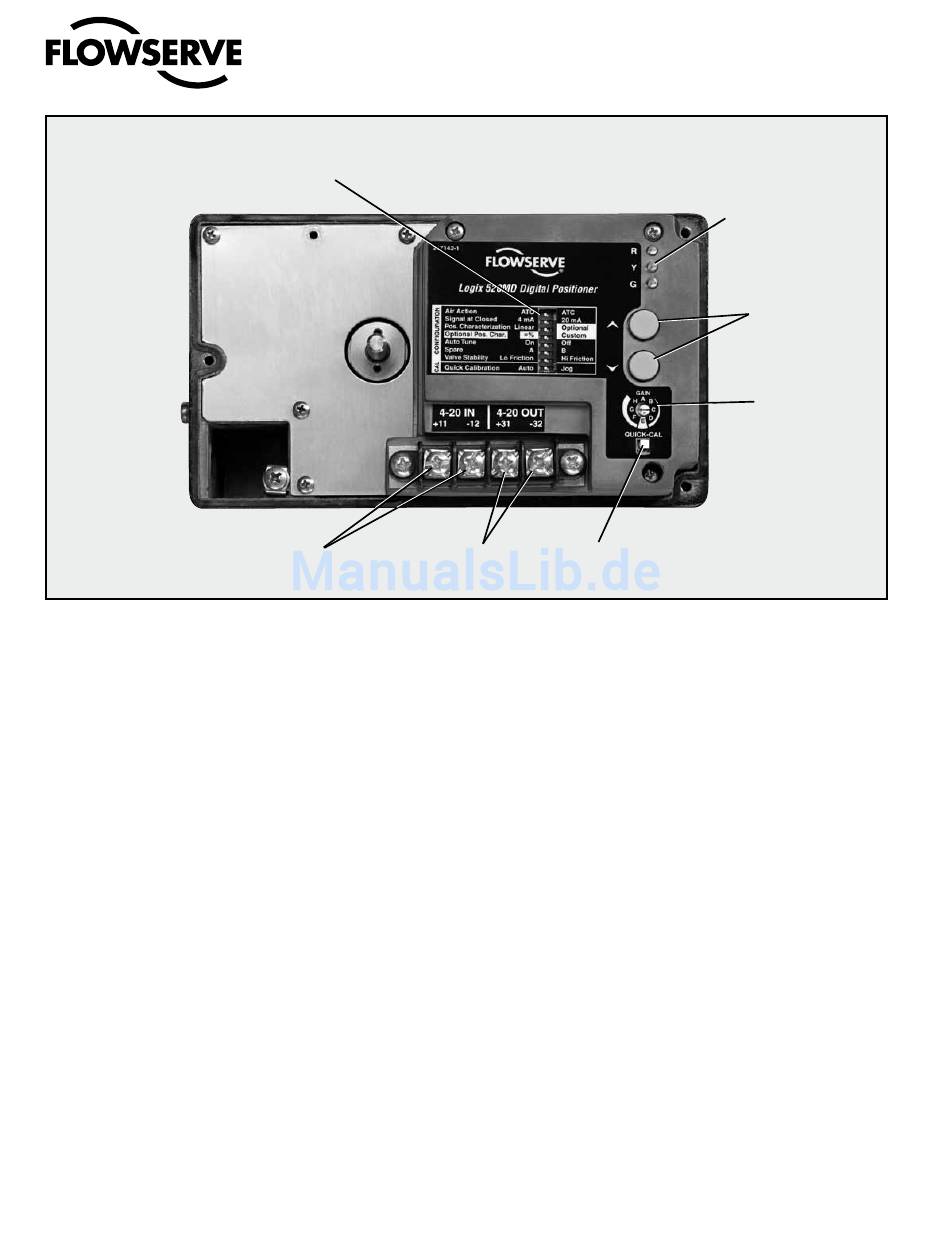

Abb. 4: Lokale Schnittstelle des Logix 520MD
Betriebsanleitung Logix 520MD - LGDEIM0520-01 11/09
Quick-Cal Taste
9
INBETRIEBNAHME
9.1
Betrieb der lokalen Schnittstelle des Logix 520MD
Die lokale Benutzerschnittstelle des Logix 520MD gestat-
tet dem Benutzer eine Konfiguration der Grundfunktionen
des Stellungsreglers, die Einstellung der Regelparameter
und die Kalibrierung des Stellungsreglers ohne zusätz-
liche Werkzeuge oder Konfigurationshilfen. Die lokale
Schnittstelle besteht aus einer Quick-Cal
die automatische Null- und Bereichseinstellung, hinzu
kommen zwei manuelle Taster für den Hubbereich von
Ventil / Antrieb Kombinationen ohne festgelegten inter-
nen Stopp in der geöffneten Position. Weiterhin gibt es
einen Schalterblock mit acht Schaltern. Sechs Schalter
sind für Einstellungen der Grundkonfiguration sowie zwei
für die Kalibrierungsoptionen. Gleichfalls gibt es einen
Drehschalter für die Einstellung der Verstärkungswerte
des Stellungsreglers. Des weiteren verfügt die lokale
Benutzerschnittstelle über drei LED-Anzeigen für das An-
zeigen des Betriebszustands oder von Alarmzuständen.
9.2
Erste DIP Schaltereinstellung
Vor der Inbetriebnahme des Stellungsreglers die DIP
Schalter in die gewünschten Positionen bringen.
LED
Statusleuchten
Kalibrierschalter
Drehschalter
fürVerstärkung
Taste für
TM
