stellung, hinzu kommen zwei manuelle Taster für den Bereich
von Ventil / Antrieb Kombinationen ohne festgelegten internen
Stop in der geöffneten Position. Weiterhin gib es einen Schalter-
block mit acht Schaltern. Sechs Schalter sind für Einstellungen
der Grundkonfiguration sowie zwei für die Kalibrierungs-
optionen. Gleichfalls gibt es einen Drehschalter für die Einstel-
lung der Verstärkungswerte des Stellungsreglers. Des weite-
ren verfügt die lokale Benutzerschnittstelle über drei LED-
Anzeigen für das Anzeigen des Betriebszustands oder von
Alarmzuständen.
9.2 Erste DIP Schaltereinstellung
Vor der Inbetriebnahme des Stellungsreglers die DIP Schalter
in die gewünschten Positionen bringen.
HINWEIS: Die Schaltereinstellungen werden nur durch
Betätigung der Quick-Cal Taste oder bei einer Hub-
kalibrierung , mit einem Handheld ausgelesen, eine
weitere Möglichkeit ist die PC Software von Flowserve.
1. Luftwirkung- muß so eingestellt werden, dass es der
Konfiguration des Ventils / der mechanischen Konfigura-
tion des Antriebes entspricht.
Öffnet - Öffnet auswählen, wenn ein steigendes Aus-
gangssignal des Stellungsreglers ein Öffnen des Ventils
bewirkt.
Schließt - Schließt auswählen, wenn ein steigendes
Ausgangssignal des Stellungsreglers ein Schließen des
Ventils bewirkt.
2. Signal Geschlossen - In der Regel wird dieser Schalter bei
einer Luftwirkung öffnet Konfiguration auf 4 mA und bei
einer Luftwirkung schließt Konfiguration auf 20 mA ge-
stellt.
Wird 4 mA ausgewählt, dann ist das Ventil vollständig
geschlossen, wenn das Signal 4 mA beträgt, und voll
geöffnet, wenn es 20 mA beträgt.
Wird 20 mA ausgewählt, dann ist das Ventil vollständig
geschlossen, wenn das Signal 20 mA beträgt, und voll
geöffnet, wenn es 4 mA beträgt
3. Stellungsreglerkennlinie
Linear auswählen, wenn die Position des Antriebes direkt
proportional zum Eingangssignal sein soll.
Option auswählen, wenn eine andere Kennlinie als Linear
gewünscht wird, daraufhin wird der nächste Schalter
aktiviert, der als Optionale Stellungsregler Kennlinie .
bezeichnet ist.
4. Optionale Stellungsreglerkennlinie - Wenn die Stellungs-
reglerkennlinie auf optional gestellt ist, wurde dieser
Schalter aktiviert, der über die folgenden Optionen ver-
fügt:
Die Option GL% ergibt eine gleichprozentige Ausgangs-
kennlinie, 30:1 zum Eingangssignal.
Wurde Custom ausgewählt, wird die Ausgangskennlinie
des Stellungsreglers von einer kundenspezifischen Tabel-
le bestimmt, die mittels eines HART 275 Handheld oder
einer sonstigen Host-Software einzurichten ist.
5. Auto Tune - Dieser Schalter legt fest, ob der Stellungs-
regler sich mit jeder Betätigung der Quick-Cal Taste selbst
abstimmen wird (Auto-Tuning).
Ein - aktiviert ein Auto-tune Merkmal, das nach jeder
Ausführung eines Quick-Cal automatisch die Verstärkungs-
einstellungen des Stellungsreglers auf Grundlage der
Einstellungen des Drehschalters für die Verstärkung fest-
legen wird.

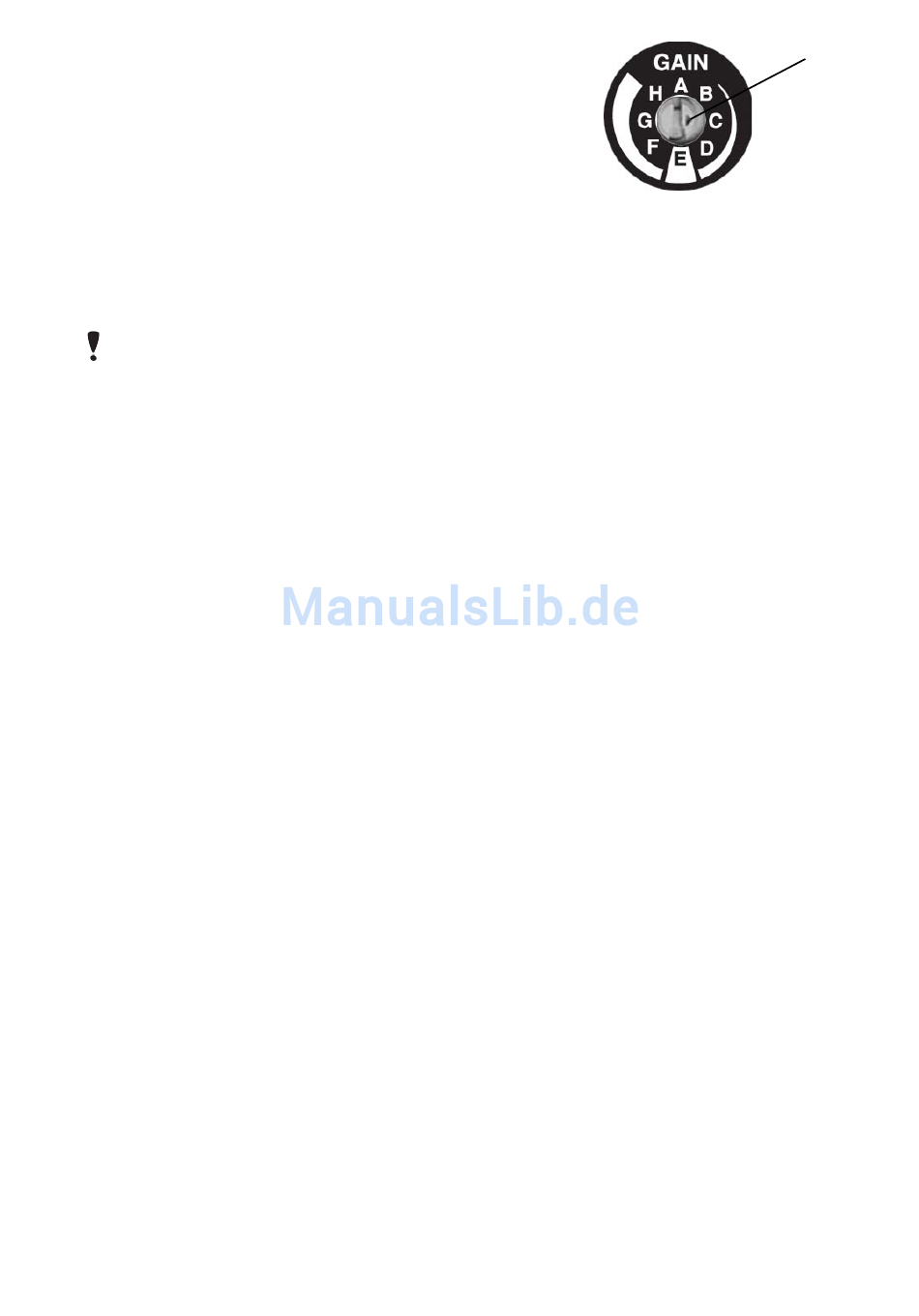

Ist der Drehauswahlschalter für die Verstärkung auf E
gestellt, wenn der Auto-Tune Schalter auf Ein steht,
erfolgt die Berechnung und Verwendung einer nominel-
len Flowserve-Reaktionseinstellung.
Ist der Drehauswahlschalter für die Verstärkung auf D, C,
B oder A gestellt, wenn der Auto-Tune Schalter auf Ein
steht, werden progressiv niedrigere Verstärkungsein-
stellwerte errechnet und verwendet.
Ist der Drehauswahlschalter für die Verstärkung auf F, G
oder H gestellt, wenn der Auto-Tune Schalter auf Ein
steht, werden progressiv höhere Verstärkungseinstell-
werte errechnet und verwendet.
Aus - zwingt den Positioner, einen der im Werk eingestell-
ten Regelparameter zu verwenden, wie vom Drehaus-
wahlschalter für die Verstärkung festgelegt. Die Einstel-
lung A bis H sind progressiv ansteigende Verstärkungen
vorherbestimmter Tuning-Sets.
6.
Konfigurationsschalter - Wird Aktiv ausgewählt, dann
liest der Logix 520si alle Konfigurationsschalter bei jeder
Ausführung eines Quick-Cal, um die Konfiguration zu
ermitteln.
Deaktiv - speichert die letzte Konfiguration im Speicher
ab (die der letzten erfolgreichen Kalibrierung), die vor
dem Umstellen des Schalters auf Deaktiv erfolgt war. Mit
dieser Einstellung führt Quick-Cal nur eine Hubkalibrierung
des Stellungsreglers aus.
9.3
Kalibrierungsschalter
9.3.1
Ventilreibung - Dieser Schalter ermöglicht einen
optimierten Regelalgorithmus für Ventile mit
Standardpackungen oder mit Packungen, die eine
hohe Reibung besitzen.
•
Wenn der Schalter auf „Standard" gestellt ist, wird
der normale Regelparametersatz für die meisten
„niedrig" Reibungspackungen verwendet. Diese
Schalterstellung ist für die meisten Konfigurationen
geeignet.
•
Wenn der Schalter auf „Hoch" gestellt ist, wird der
Regelparametersatz für Packungen verwendet, die
eine hohe Reibung besitzen. Dies können einerseits
Grafitpackungen und andererseits Packungen mit
speziellen Schmiermitteln sein. Bei dieser
Schalterstellung werden Schwingungen des
Antriebes
vermieden.
9.3.2
Einstellen des Kalibrierungs-DIP Schalters auf den
Betriebsmodus einer Quick Calibration
•
Auto auswählen, wenn die Ventil-/Antriebs-
kombination über einen internen Anschlag / Stopp in
der Position 100% Hub verfügt. Im Auto-Modus wird
der Stellungsregler das Ventil vollständig schließen
und die 0% Position registrieren, und er wird dann
das Ventil bis zum Anschlag öffnen, um die 100%
Position zu registrieren, wenn er später eine Eigen-
kalibrierung ausführt. Im nächsten Abschnitt sind
Pfeil
