Inbetriebnahme
HINWEIS
Installieren Sie zur Inbetriebnahme per PC die MCT 10
Konfigurationssoftware. Die Software steht als Download
(Basisversion) oder zur Bestellung (erweiterte Version,
Bestellnummer 130B1000) zur Verfügung. Weitere
Informationen und Downloads finden Sie unter
www.danfoss.com/BusinessAreas/DrivesSolutions/Software
+MCT10/MCT10+Downloads.htm.
HINWEIS
Bei der Inbetriebnahme zeigt das LCP die Meldung
INITIALISIERUNG an. Wenn diese Meldung nicht mehr
angezeigt wird, ist der Frequenzumrichter betriebsbereit.
Das Hinzufügen oder Entfernen von Optionen kann die
Inbetriebnahme verzögern.

5.3.2 Aufbau des LCP

Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
D. Bedientasten und Quittieren (Reset).
1
Status
799 RPM 7.83 A
0.000
2
A
53.2 %
4
Auto Remote Ramping
6
Quick
Status
B
Menu
7
10 C
On OK
15
Warn.
16
Alarm
17
D Hand
Off
on
18 19

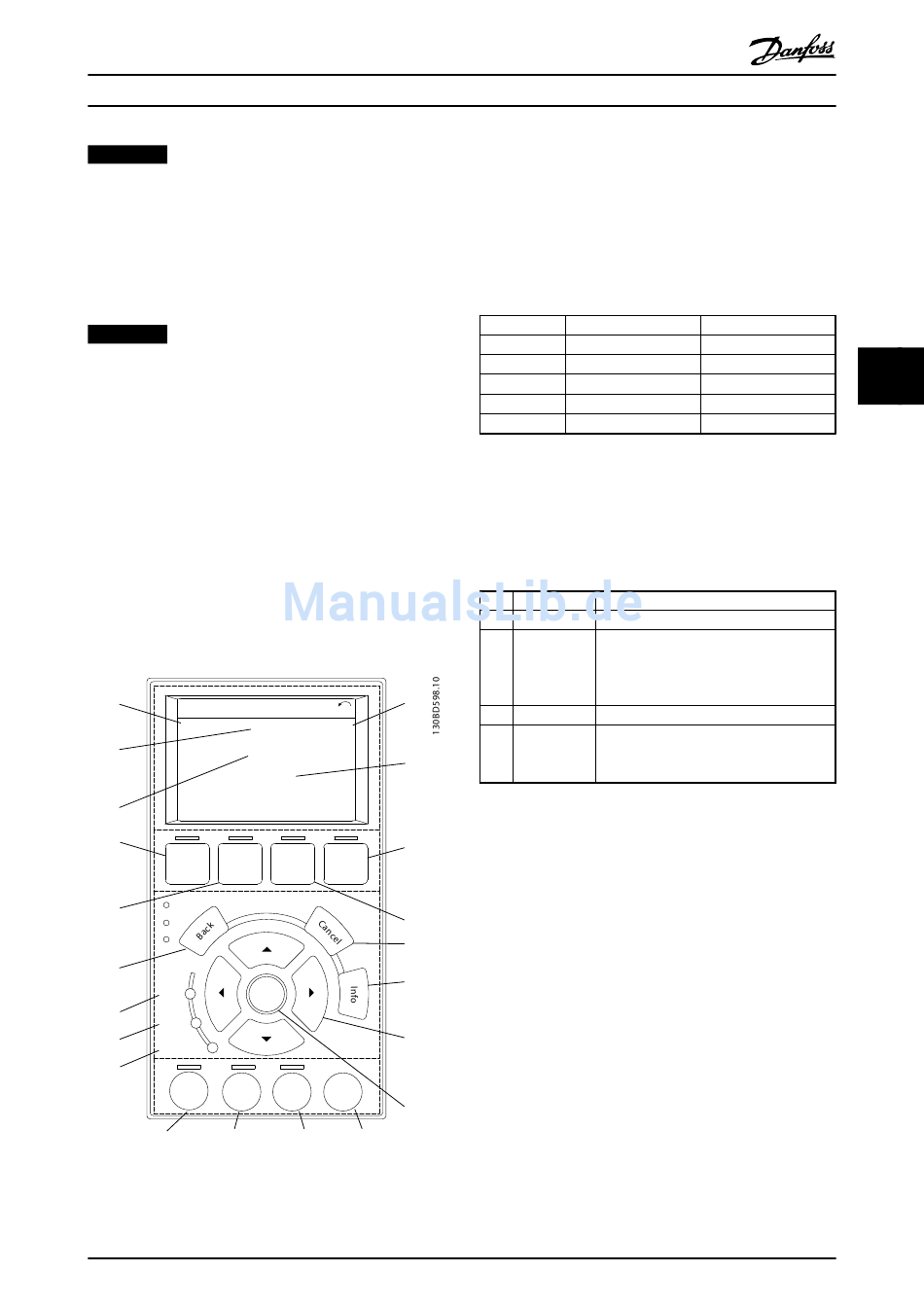

Abbildung 5.1 Bedieneinheit (LCP)
MG33AP03
Produkthandbuch
3
1(1)
36.4 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
on
14
20 21
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemmen oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgt.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
Display Parameternummer
1 0-20
2 0-21
3 0-22
4 0-23
5 0-24
Tabelle 5.1 Legende für Abbildung 5.1, Displaybereich
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Statusanzeige im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Taste Funktion
6 Status Diese Taste zeigt Betriebsinformationen an.
7 Quick-Menü Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die
erste Inbetriebnahme und zu vielen detail-
lierten Anwendungshinweisen.
8 Hauptmenü Dient zum Zugriff auf alle Parameter.
9 Alarm Log Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungs-
speicher.
Tabelle 5.2 Legende für Abbildung 5.1, Menütasten am Display
Werkseinstellung
Drehzahl [UPM]
Motorstrom 5
Leistung [kW]
Frequenz
Sollwert [%]
27
