Elektrische Installation

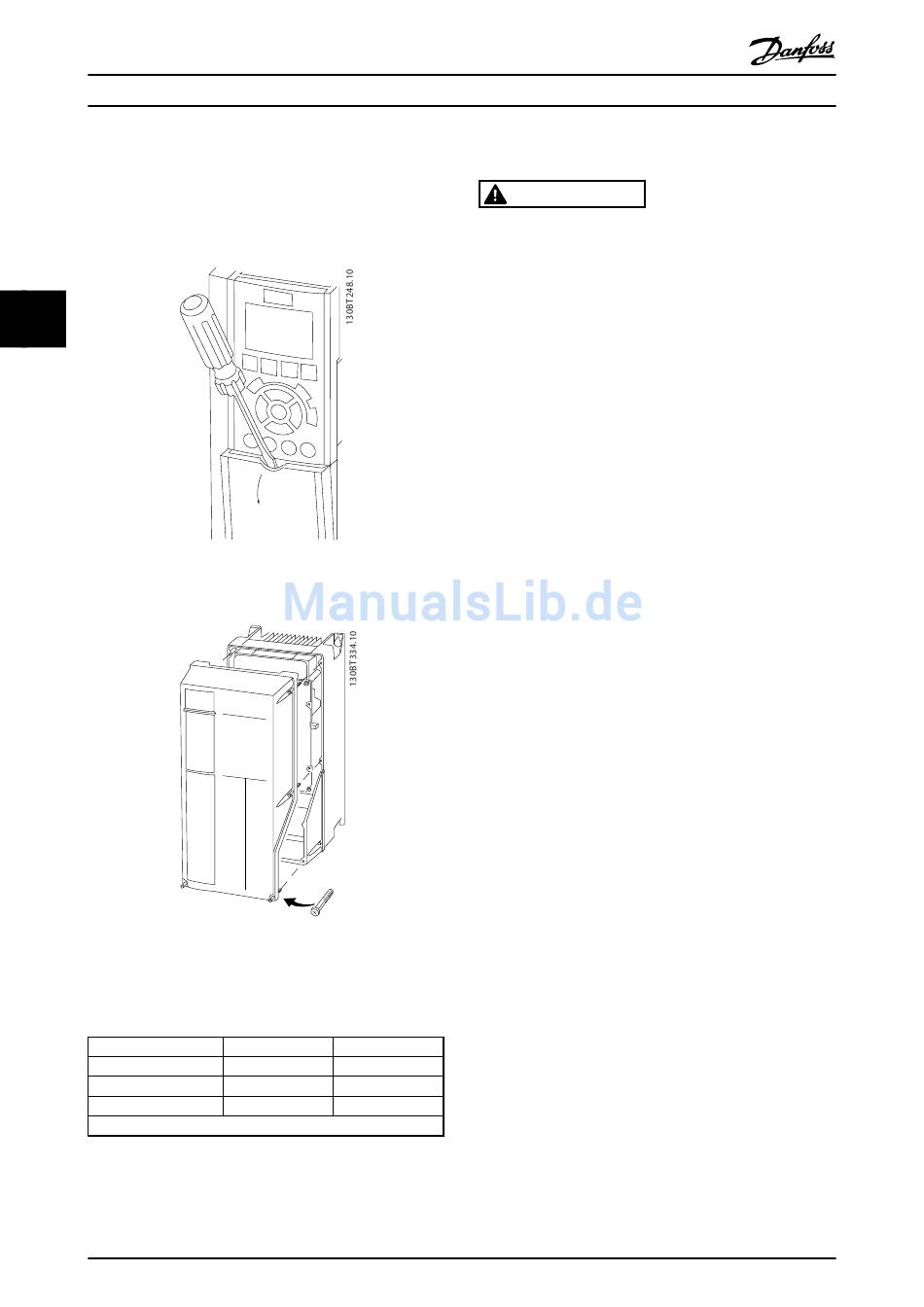

4.5 Zugang

•
Entfernen Sie die Abdeckung mithilfe eines
Schraubendrehers (siehe Abbildung 4.3) oder
durch Lösen der Befestigungsschrauben (siehe
Abbildung 4.4).
4 4
Abbildung 4.3 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP20 und IP21
Abbildung 4.4 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP55 und IP66
Siehe Tabelle 4.1 vor Befestigung der Abdeckungen.
Gehäuse
A4/A5
B1/B2
C1/C2
Bei A1/A2/A3/B3/B4/C3/C4 sind keine Schrauben anzuziehen.
Tabelle 4.1 Anzugsdrehmoment für Abdeckungen [Nm]
18
Produkthandbuch
IP55 IP66
2 2
2.2 2.2
2.2 2.2
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.

4.6 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann schwere Personenschäden
oder sogar tödliche Verletzungen zur Folge haben.
•
Verlegen Sie Motorkabel getrennt oder
•
Verwenden Sie abgeschirmte Kabel.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximale
Drahtgrößen siehe Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
•
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA1/12) oder höher vorgesehen.
•
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Asynchron-Schleif-
ringläufermotor) zwischen Frequenzumrichter und
Motor an.
Verfahrensweise
1. Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab.
2. Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
3. Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in Kapitel 4.3 Erdung an die
nächstgelegene Erdungsklemme an, siehe
Abbildung 4.5.
4. Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 4.5).
5. Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.8 Anzugsdrehmomente für
Anschlüsse an.
