Elektromagnetische Störungen - Danfoss VLT AutomationDrive FC 301 Produkthandbuch

Elektrische Installation
1
9
10
L1
L2
L3
PE
1 SPS
2 Frequenz- umrichter
3 Ausgangsschütz
4 Kabelschelle
5 Kabelisolierung (abisoliert)
6 Kabelverschraubung

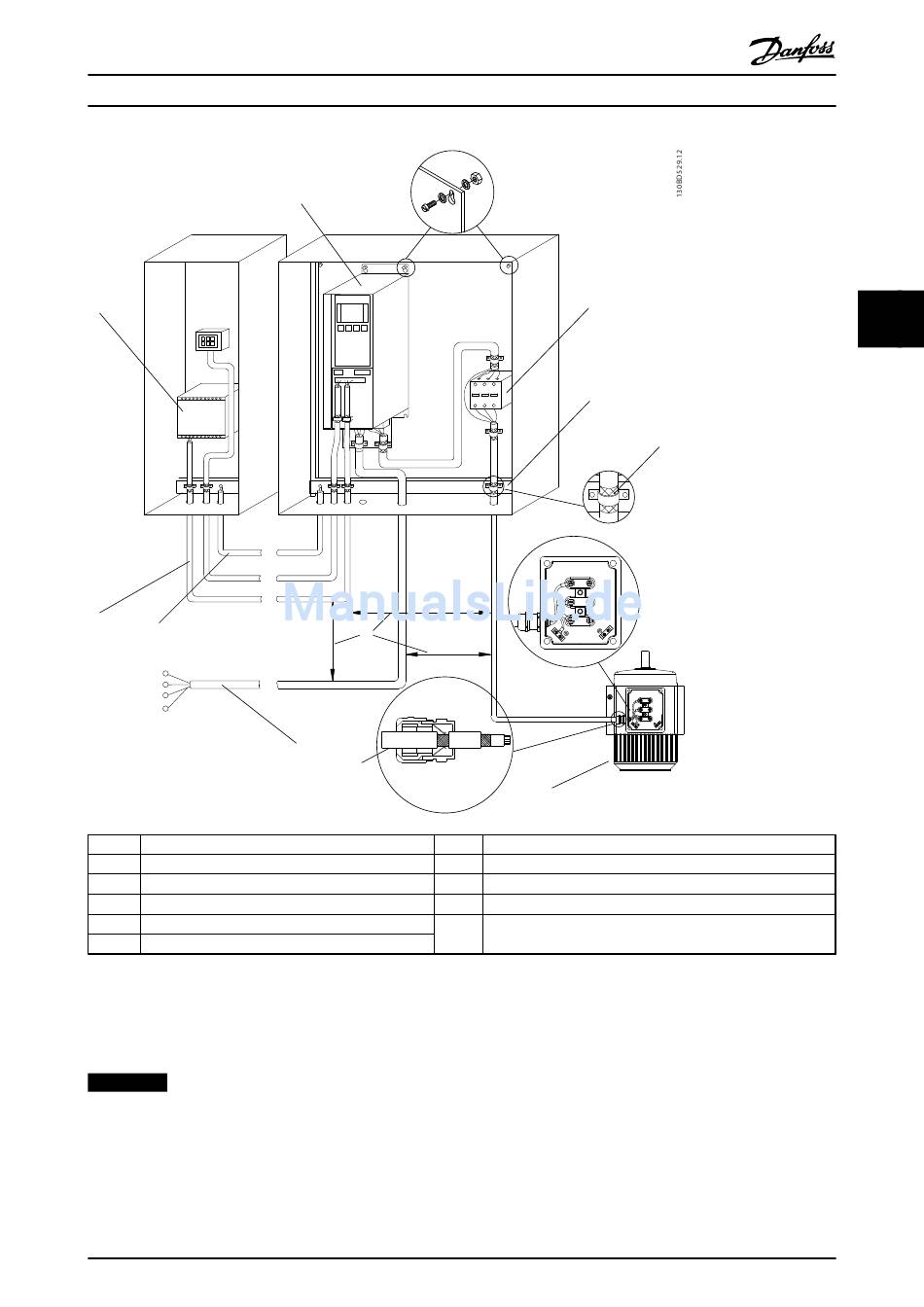

Abbildung 4.2 EMV-konformer elektrischer Anschluss
Weitere Informationen zu EMV finden Sie unter Kapitel 4.2 EMV-gerechte Installation
HINWEIS
ELEKTROMAGNETISCHE STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und Steuerkabel und separate Kabel für Netzversorgung, Motor- und
Steuerkabel. Die Nichtbeachtung dieser Vorgabe kann zu nicht vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm zwischen Leistungs- und Motorkabeln sowie Steuerleitungen ist
erforderlich.
MG33AP03
Produkthandbuch
2
11
8
6
7
8
9
10
11
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.
3
4
u
v
w
PE
7
Motor, 3-Phasen und PE (abgeschirmt)
Netz, 3-Phasen und verstärkter PE (nicht abgeschirmt)
Steuerleitungen (abgeschirmt)
Potenzialausgleich min. 16 mm 2 (0,025 in)
Abstand zwischen Steuerkabel, Motorkabel und Netzkabel:
Min. 200 mm
5
17
4 4
