Anwendungsbeispiele
Tabelle 6.13 Verwendung von SLC zur Einstellung eines Relais

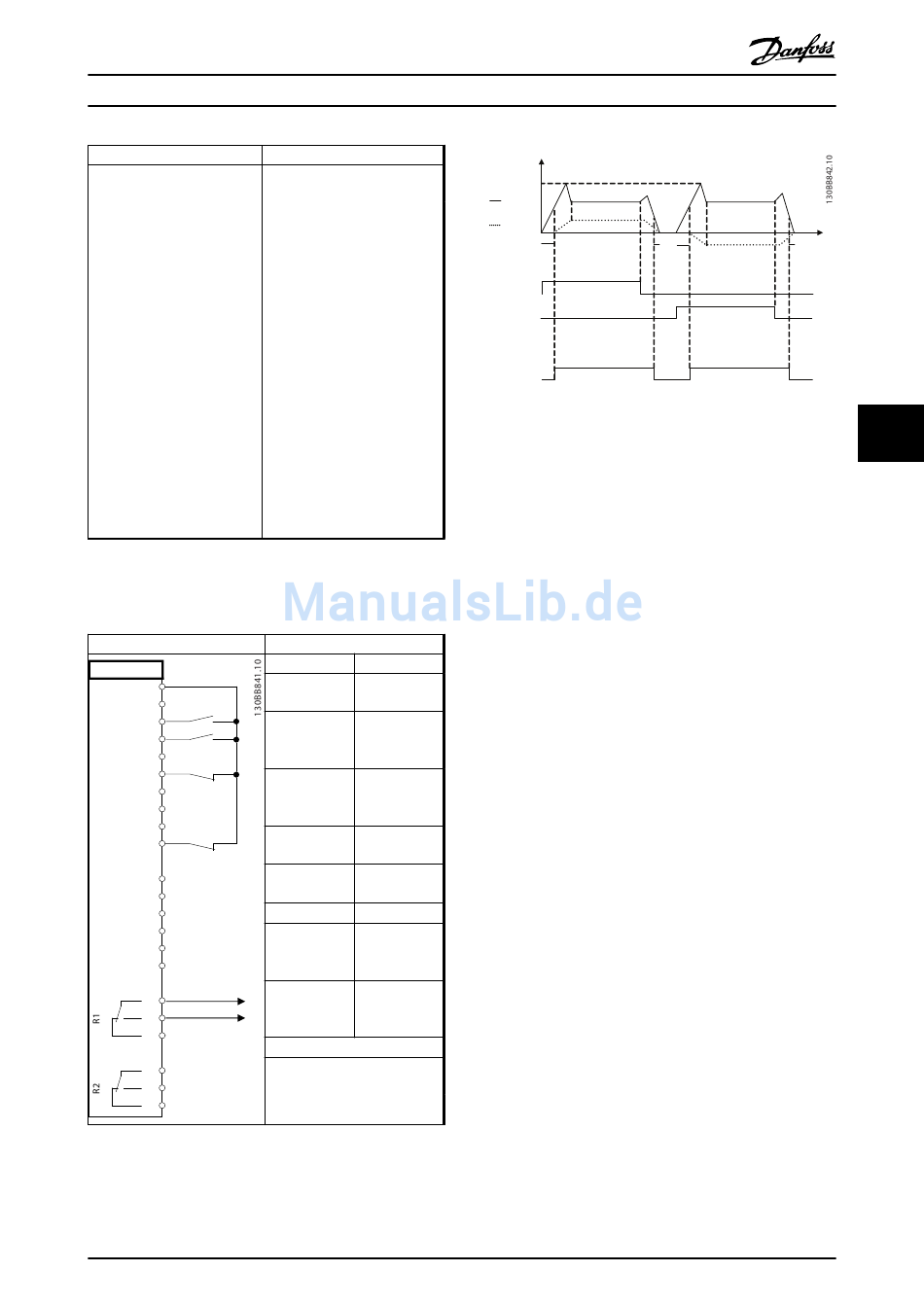

6.1.8 Mechanische Bremssteuerung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 6.14 Mechanische Bremssteuerung
MG33AP03
Produkthandbuch
Parameter
Hinweise/Anmerkungen:
Wenn der Grenzwert der
Drehgeberüberwachung
überschritten wird, gibt der
Frequenzumrichter Warnung 90
aus. Der SLC überwacht
Warnung 90, und wenn
Warnung 90 WAHR wird, wird
Relais 1 ausgelöst.
Externe Geräte können dann
anzeigen, dass ggf. eine
Wartung erforderlich ist. Wenn
der Istwertfehler innerhalb von
5 s wieder unter diese Grenze
fällt, läuft der Frequenzum-
richter weiter, und die Warnung
wird ausgeblendet. Relais 1
bleibt hingegen ausgelöst, bis
Sie [Reset] auf der Bedieneinheit
drücken.
Parameter
Funktion Einstellung
5-40 Relais- [32] Mech.
funktion Bremse
5-10 Klemme [8] Start*
18 Digital-
eingang
5-11 Klemme [11] Start +
19 Digital- Reversierung
eingang
1-71 Startverzö 0.2
g.
1-72 Startfunkti +
[5] VVC / FLUX
on
Rechtslauf
1-76 Startstrom I
m,n
2-20 Bremse Anw.-abhängig
öffnen bei
Motorstrom
2-21 Bremse Hälfte des
schliessen bei Nennschlupfs
Motordrehzahl des Motors
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.
1-76
Current
Speed
1-71
2-21
Start (18)
Start
reversing (19)
Relay output
Open
Closed
Abbildung 6.4 Mechanische Bremssteuerung
Time
1-71
2-21
41
