Montage - Danfoss VLT AutomationDrive FC 301 Produkthandbuch

Mechanische Installation

3.3 Montage

HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
3 3
Kühlung
•
Sehen Sie über und unter dem Frequenzum-
richter zur Luftzirkulation einen ausreichenden
Abstand vor. Die Abstandsanforderungen finden
Sie unter Abbildung 3.2.

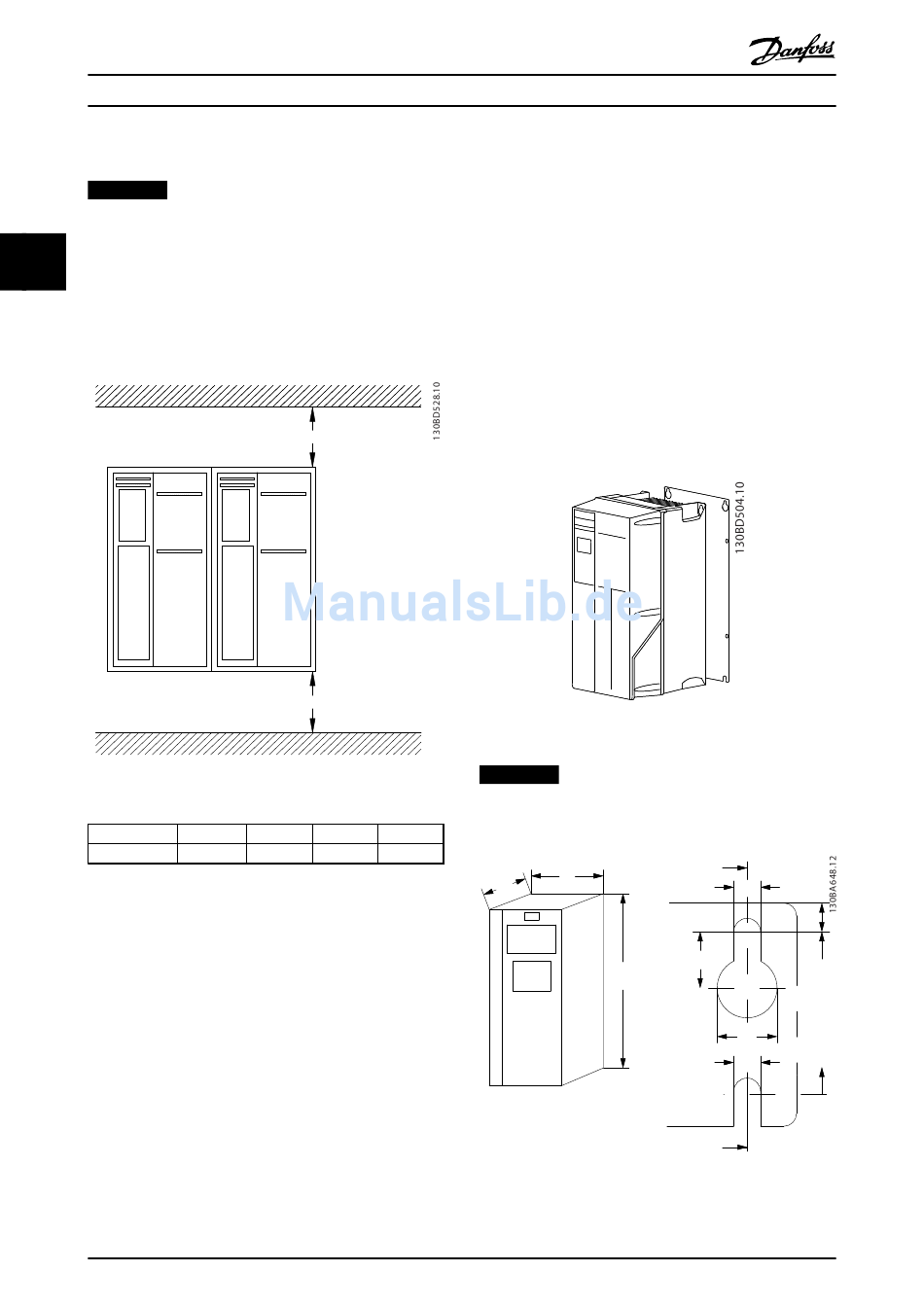

Abbildung 3.2 Abstand zur Kühlluftzirkulation oben und unten
Gehäuse
a [mm]
Tabelle 3.1 Mindestabstände für eine ausreichende
Luftzirkulation
Heben
•
Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten, siehe
Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
•
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
12
Produkthandbuch
a
a
A1-A5 B1-B4 C1, C3
100 200 200
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.
Montage
1. Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können mehrere Frequenzumrichter Seite-an-
Seite ohne Zwischenraum aufstellen.
2. Stellen Sie das Gerät so nah wie möglich am
Motor auf. Halten Sie die Motorkabel so kurz wie
möglich.
3. Sorgen Sie durch Montage des Geräts auf einer
ebenen, stabilen Oberfläche oder an der
optionalen Rückwand für eine ausreichende
Luftzirkulation zur Kühlung.
4. Verwenden Sie die vorgesehenen Bohrungen am
Frequenzumrichter zur Wandmontage, sofern
vorhanden.
Montage mit Rückwand und Montagerahmen
Abbildung 3.3 Ordnungsgemäße Montage mit Rückwand
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie
die optionale Rückwand.
C2, C4
225
B
C
Abbildung 3.4 Obere und untere Bohrungen (Siehe
Kapitel 8.9 Nennleistungen, Gewicht und Abmessungen)
b
e
c
A
d
e
b
MG33AP03
f
a
a
