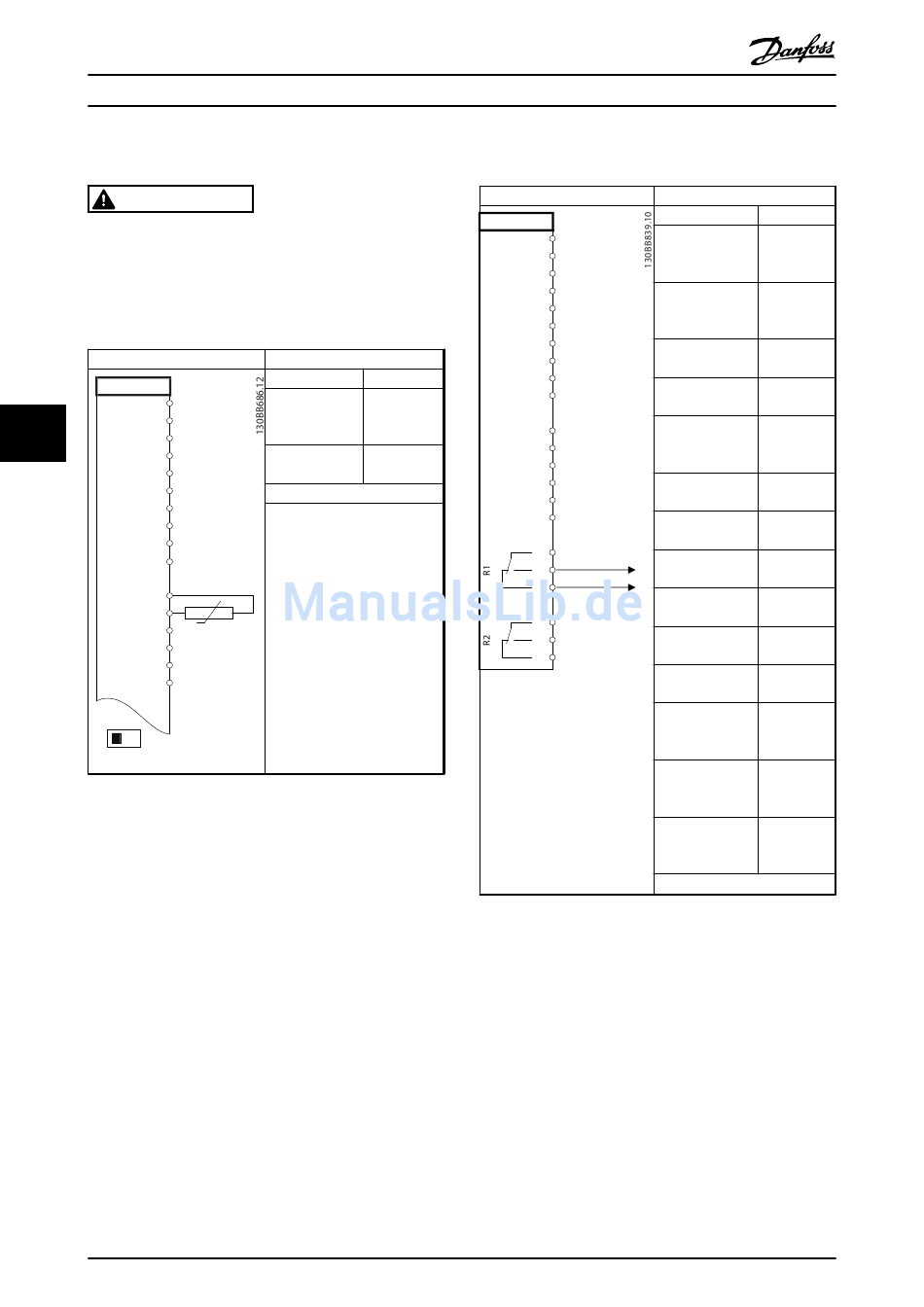

Anwendungsbeispiele
6.1.6 Motorthermistor
WARNUNG

THERMISTORISOLIERUNG

Gefahr von Personenschäden oder Sachschäden!
•
Thermistoren müssen verstärkt oder zweifach
isoliert werden, um die PELV-Anforderungen zu
erfüllen.
VLT
+24 V 12
+24 V 13
6 6
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 6.12 Motorthermistor
40
Produkthandbuch
Parameter
Funktion Einstellung
1-90 Thermische [2]
r Motorschutz Thermistor-
Abschalt.
1-93 Thermistor- [1] Analog-
anschluss eingang 53
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur die Warnung
wünschen, sollte Parameter
1-90 Thermischer Motorschutz
auf [1] Thermistor Warnung
programmiert werden.
DIN 37 ist eine Option.
