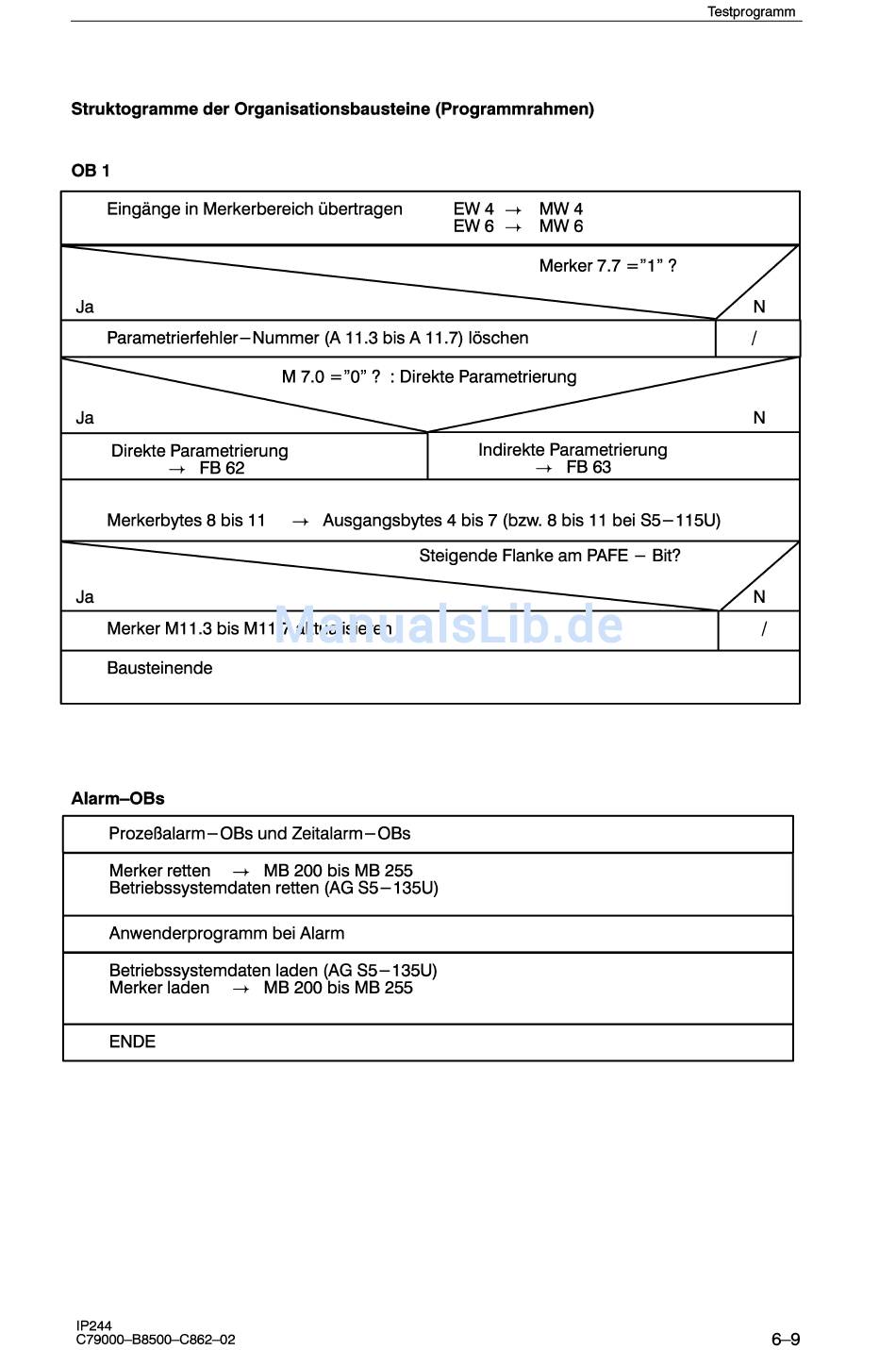

Struktogramme der Organisationsbausteine (Programmrahmen)
OB 1
Eingänge in Merkerbereich übertragen E W 4 + MW4
EW6
+
MW6
C
Merker 7.7 = " I " ?
Ja
Parametrierfehler-Nummer (A 11.3 bis A 11.7) löschen
1
M 7.0 ="On ? : Direkte Parametrierung
Ja
Direkte Parametrierung
Indirekte Parametrierung
+
FB 62
+
FB 63
Merkerbytes 8 bis 1 1
+
Ausgangsbytes 4 bis 7 (bzw. 8 bis 1 1 bei S5- 1 15U)
Merker M1 1.3 bis M1 1.7 aktualisieren
Bausteinende
Prozeßalarm-OBs und Zeitalarm-OBs
Merker retten
+
MB 200 bis MB 255
Betriebssystemdaten retten (AG S5- 135U)
Anwenderprogramm bei Alarm
Betriebssystemdaten laden (AG S5- 135U)
Merker laden
+
MB 200 bis MB 255
ENDE
