Adaptionskapsel (S5 Adaptor)
1.3
S5-Baugruppen in Adaptionskapsel einbauen
Vorgehen
Um eine S5-Baugruppe in die Adaptionskapsel einzubauen, gehen Sie in fol-
gender Reihenfolge vor:
1. Stellen Sie auf der Baugruppe eine Alarmleitung und damit die Ziel-CPU
für Alarme ein (nur bei alarmauslösenden Baugruppen).
2. Entfernen Sie die Verriegelungslasche an der Adaptionskapsel.
Alarmleitung
...
/INT A
/INT B
/INT C
/INT D
3. Stecken Sie die Baugruppe in die Führungsschienen der Adaptionskapsel
und schieben Sie sie nach hinten.
Die rückwärtigen Stecker rasten in die Buchsen der Adaptionskapsel ein.
...
entspricht Ziel-CPU
CPU 1
CPU 2
CPU 3
CPU 4
4. Schrauben Sie die Verriegelungslasche wieder fest.
5. Drücken Sie bei S5-Baugruppen mit Veriegelungsschraube diese Verriege-
lungsschraube ein und drehen Sie den Schlitz senkrecht.

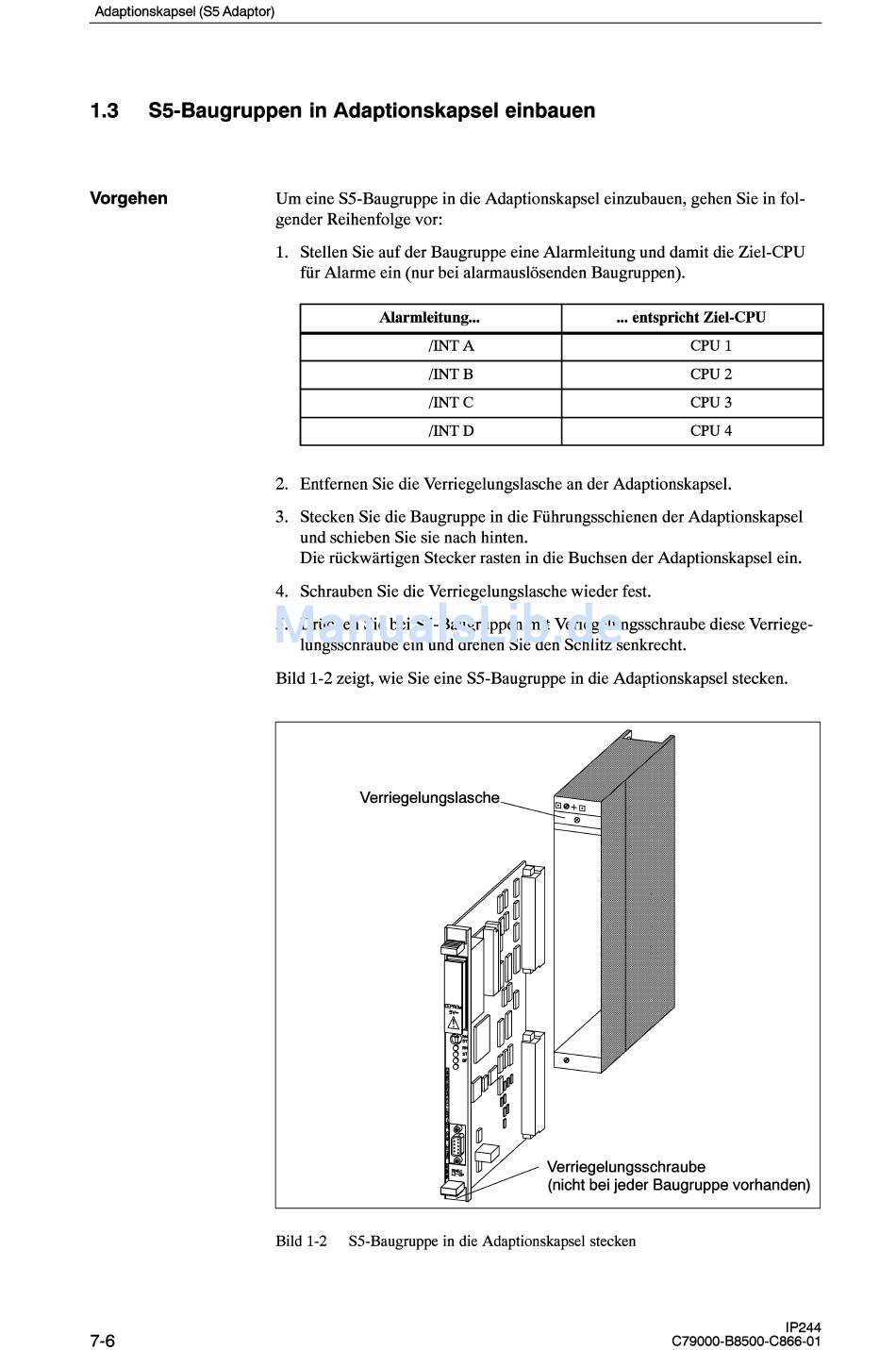

Bild 1-2 zeigt, wie Sie eine S5-Baugruppe in die Adaptionskapsel stecken.
Ver
Verriegelungsschraube
(nicht bei jeder Baugruppe
Bild 1-2
S5-Baugruppe in die Adaptionskapsel stecken
