Merkmale und Funktionen
verschiedenen I/O-Schnittstellen auch über die Frontplattenmenüs deaktivieren. Drücken
Sie dazu auf [Utility] > I/O Config .
Verwenden Sie die
protokollierung oder Digitalisierung aus der Ferne anzuzeigen. Das Überwachungsprogramm
der webbasierten Benutzeroberfläche versetzt das Gerät nicht in den Fernzugriff.
*Bei aktiviertem Fernzugriff fährt das Gerät mit der Datenprotokollierung oder Digitalisierung fort, bis der Vorgang
abgeschlossen ist. Die Messwerte können über den Fernzugriff abgefragt werden.
Digitalisierung - Übersicht
Dieser Abschnitt bietet einen Überblick über die Schritte, die zum Einrichten der Digitalisierung gehören.
Detaillierte Schritte finden Sie nachstehend unter Einzelheiten zur Digitalisierung.
1. Wählen Sie DCV- oder DCI-Messungen und stellen Sie die Verbindung zum Messobjekt her.
2. Wählen Sie den Digitalisierungsmodus (drücken Sie [Acquire] > Acquire > Digitize ).
3. Geben Sie das Abtastintervall (z.B. 50 kHz) oder das Abtastintervall (z.B. 20 µS) an.
4. Es kann entweder als Zeitraum oder als Anzahl von Messwerten angegeben werden.
5. Wählen Sie die Triggerquelle (Auto, Ext oder Level).
a. Geben Sie für "extern" die Polarität an.
b. Verwenden Sie für "Level" den Bereich +/-, um den festgelegten Bereich auszuwählen, und geben Sie
dann Grenzwert und Polarität an.
6. Geben Sie die Verzögerungszeit an oder verwenden Sie Auto.
7. Optional: Wenn Sie Level oder eine externe Triggerquelle nutzen, muss eine Pretrigger-Zahl angegeben
werde (Anzahl der Messwerte, die gespeichert werden müssen, bevor das Triggerereignis auftritt).
8. Drücken Sie [Run/Stop] . Die Digitalisierung beginnt, wenn das Triggerereignis auftritt und stoppt nach der
angegebenen Dauer oder erneutem Drücken von [Run/Stop] .
9. Speichern Sie die digitalisierten Daten in einer Datei.
10. Optional: Wählen Sie die Trenddiagrammanzeige der digitalisierten Daten.
Die Histogramm- und Statistik-Funktionen können bei der Digitalisierung verwendet werden.
Doch diese Daten werden erst nach Abschluss der Digitalisierung aktualisiert.
Einzelheiten zur Digitalisierung

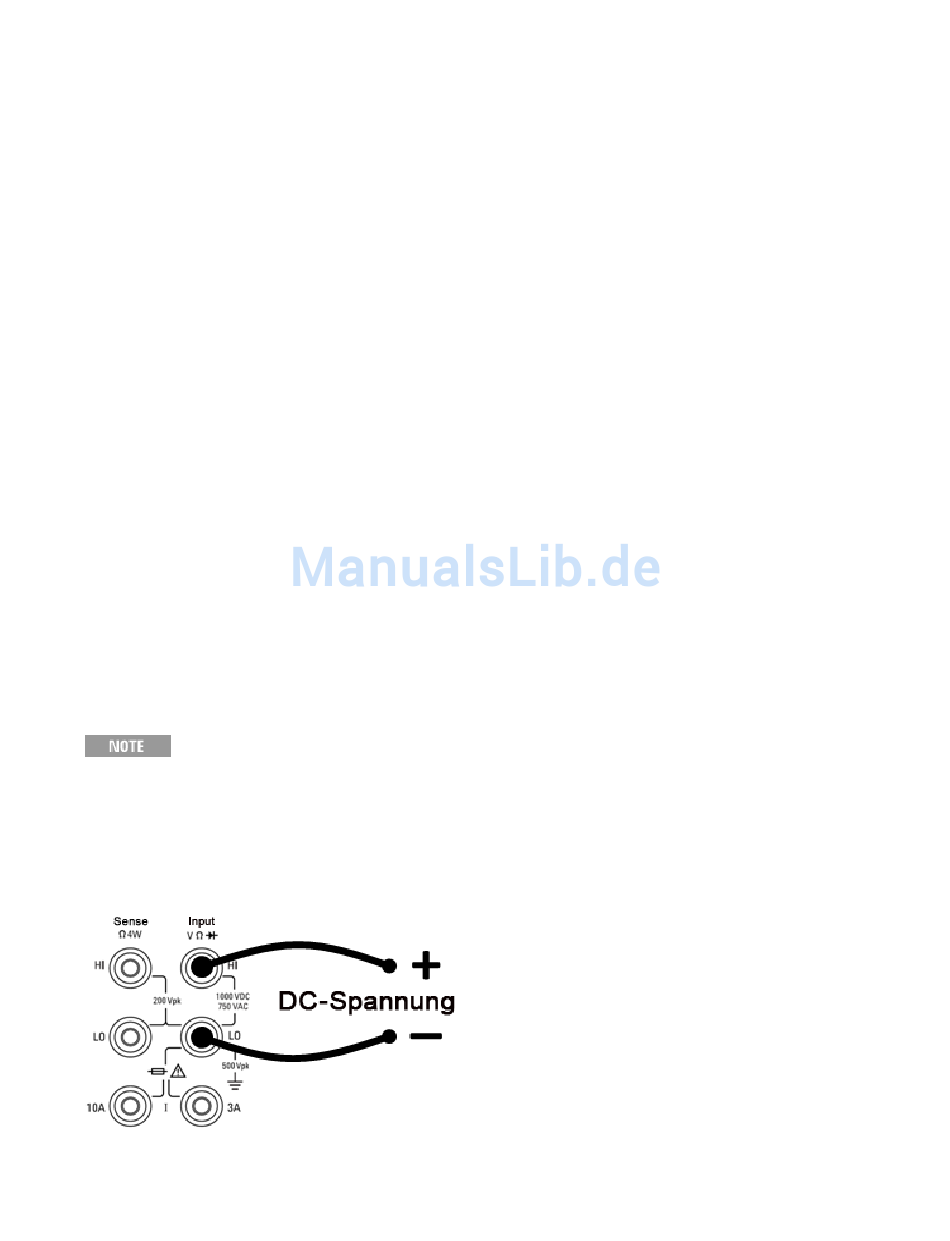

Schritt 1: Drücken Sie für eine Digitalisierung der Gleichspannung DCV und konfigurieren Sie die Test-
leitungen wie dargestellt.
90
webbasierte Benutzerschnittstelle
des Geräts, um den Status der Daten-
Keysight True volt Series Bedienungs- und Servicehandbuch
