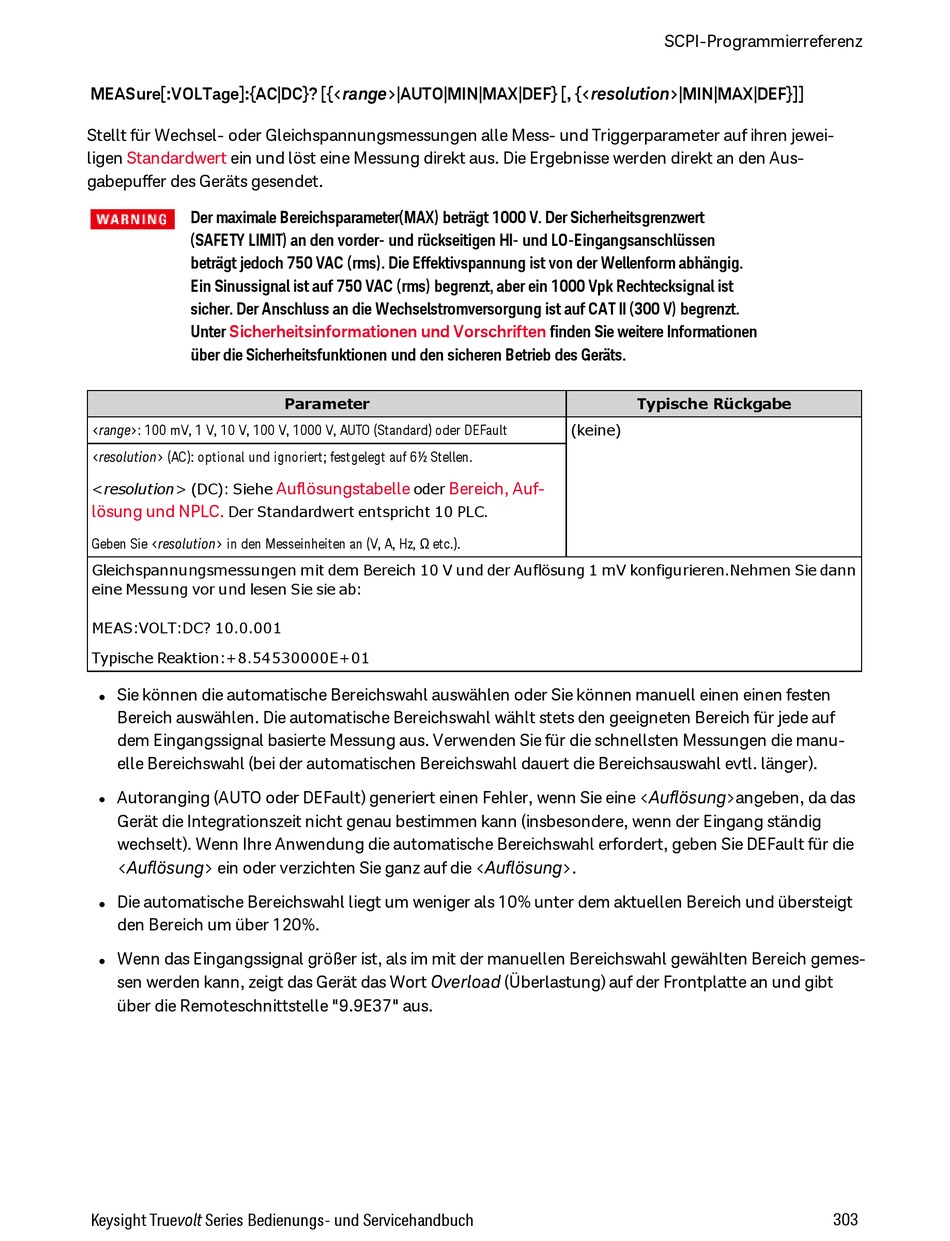

MEASure[:VOLTage]:{AC|DC}? [{< range >|AUTO|MIN|MAX|DEF} [, {< resolution >|MIN|MAX|DEF}]]
Stellt für Wechsel- oder Gleichspannungsmessungen alle Mess- und Triggerparameter auf ihren jewei-
ligen
Standardwert
ein und löst eine Messung direkt aus. Die Ergebnisse werden direkt an den Aus-
gabepuffer des Geräts gesendet.
Der maximale Bereichsparameter(MAX) beträgt 1000 V. Der Sicherheitsgrenzwert
(SAFETY LIMIT) an den vorder- und rückseitigen HI- und LO-Eingangsanschlüssen
beträgt jedoch 750 VAC (rms). Die Effektivspannung ist von der Wellenform abhängig.
Ein Sinussignal ist auf 750 VAC (rms) begrenzt, aber ein 1000 Vpk Rechtecksignal ist
sicher. Der Anschluss an die Wechselstromversorgung ist auf CAT II (300 V) begrenzt.
Unter
Sicherheitsinformationen und Vorschriften
über die Sicherheitsfunktionen und den sicheren Betrieb des Geräts.
<range>: 100 mV, 1 V, 10 V, 100 V, 1000 V, AUTO (Standard) oder DEFault
<resolution> (AC): optional und ignoriert; festgelegt auf 6½ Stellen.
<resolution> (DC): Siehe
lösung und NPLC.
Der Standardwert entspricht 10 PLC.
Geben Sie <resolution> in den Messeinheiten an (V, A, Hz, Ω etc.).
Gleichspannungsmessungen mit dem Bereich 10 V und der Auflösung 1 mV konfigurieren.Nehmen Sie dann
eine Messung vor und lesen Sie sie ab:
MEAS:VOLT:DC? 10.0.001
Typische Reaktion:+8.54530000E+01
Sie können die automatische Bereichswahl auswählen oder Sie können manuell einen einen festen
l
Bereich auswählen. Die automatische Bereichswahl wählt stets den geeigneten Bereich für jede auf
dem Eingangssignal basierte Messung aus. Verwenden Sie für die schnellsten Messungen die manu-
elle Bereichswahl (bei der automatischen Bereichswahl dauert die Bereichsauswahl evtl. länger).
Autoranging (AUTO oder DEFault) generiert einen Fehler, wenn Sie eine < Auflösung >angeben, da das
l
Gerät die Integrationszeit nicht genau bestimmen kann (insbesondere, wenn der Eingang ständig
wechselt). Wenn Ihre Anwendung die automatische Bereichswahl erfordert, geben Sie DEFault für die
< Auflösung > ein oder verzichten Sie ganz auf die < Auflösung >.
Die automatische Bereichswahl liegt um weniger als 10% unter dem aktuellen Bereich und übersteigt
l
den Bereich um über 120%.
Wenn das Eingangssignal größer ist, als im mit der manuellen Bereichswahl gewählten Bereich gemes-
l
sen werden kann, zeigt das Gerät das Wort Overload (Überlastung) auf der Frontplatte an und gibt
über die Remoteschnittstelle "9.9E37" aus.
Keysight True volt Series Bedienungs- und Servicehandbuch
Parameter
Auflösungstabelle
Bereich, Auf-
oder
SCPI-Programmierreferenz
finden Sie weitere Informationen
Typische Rückgabe
(keine)
303
