Merkmale und Funktionen

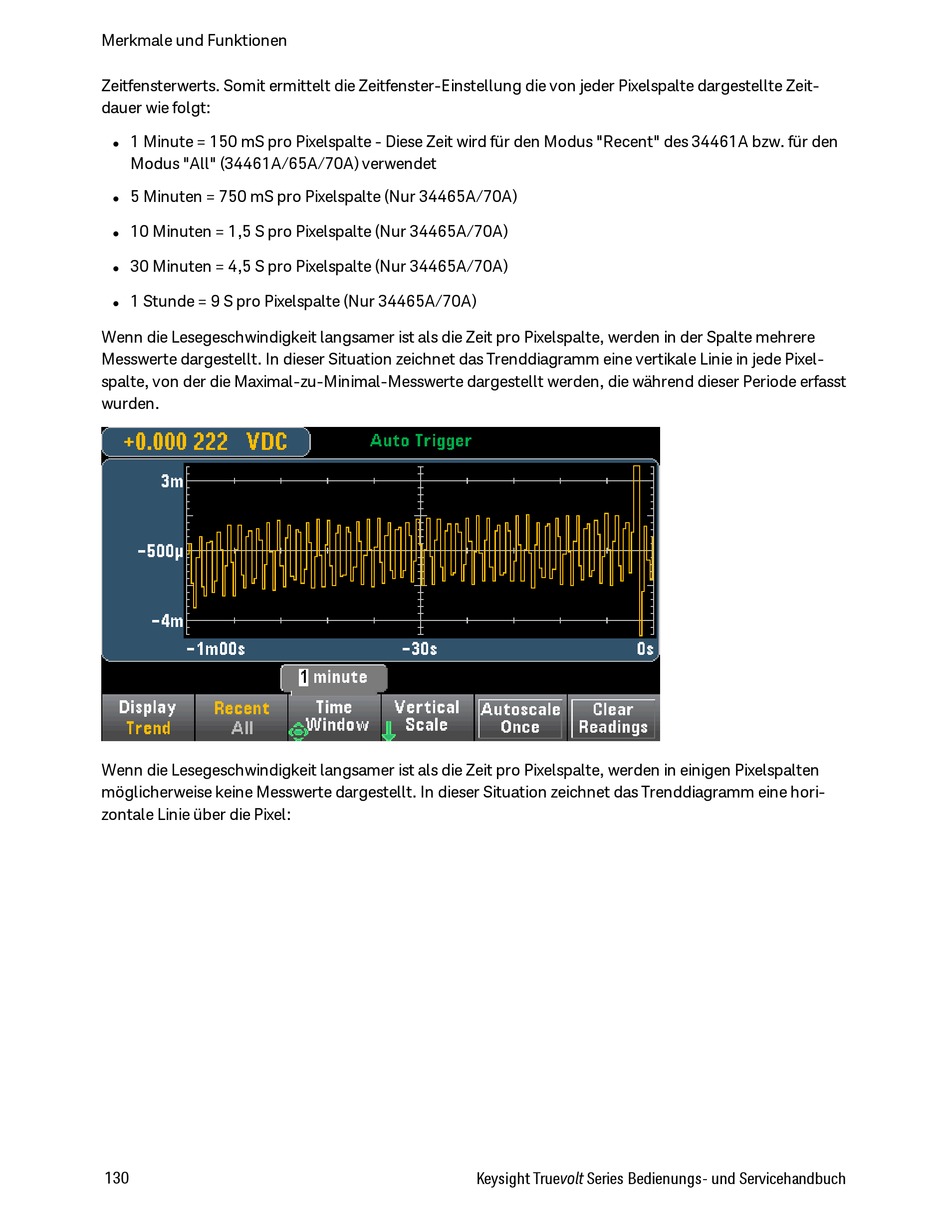

Zeitfensterwerts. Somit ermittelt die Zeitfenster-Einstellung die von jeder Pixelspalte dargestellte Zeit-
dauer wie folgt:
1 Minute = 150 mS pro Pixelspalte - Diese Zeit wird für den Modus "Recent" des 34461A bzw. für den
l
Modus "All" (34461A/65A/70A) verwendet
5 Minuten = 750 mS pro Pixelspalte (Nur 34465A/70A)
l
10 Minuten = 1,5 S pro Pixelspalte (Nur 34465A/70A)
l
30 Minuten = 4,5 S pro Pixelspalte (Nur 34465A/70A)
l
1 Stunde = 9 S pro Pixelspalte (Nur 34465A/70A)
l
Wenn die Lesegeschwindigkeit langsamer ist als die Zeit pro Pixelspalte, werden in der Spalte mehrere
Messwerte dargestellt. In dieser Situation zeichnet das Trenddiagramm eine vertikale Linie in jede Pixel-
spalte, von der die Maximal-zu-Minimal-Messwerte dargestellt werden, die während dieser Periode erfasst
wurden.
Wenn die Lesegeschwindigkeit langsamer ist als die Zeit pro Pixelspalte, werden in einigen Pixelspalten
möglicherweise keine Messwerte dargestellt. In dieser Situation zeichnet das Trenddiagramm eine hori-
zontale Linie über die Pixel:
130
Keysight True volt Series Bedienungs- und Servicehandbuch
