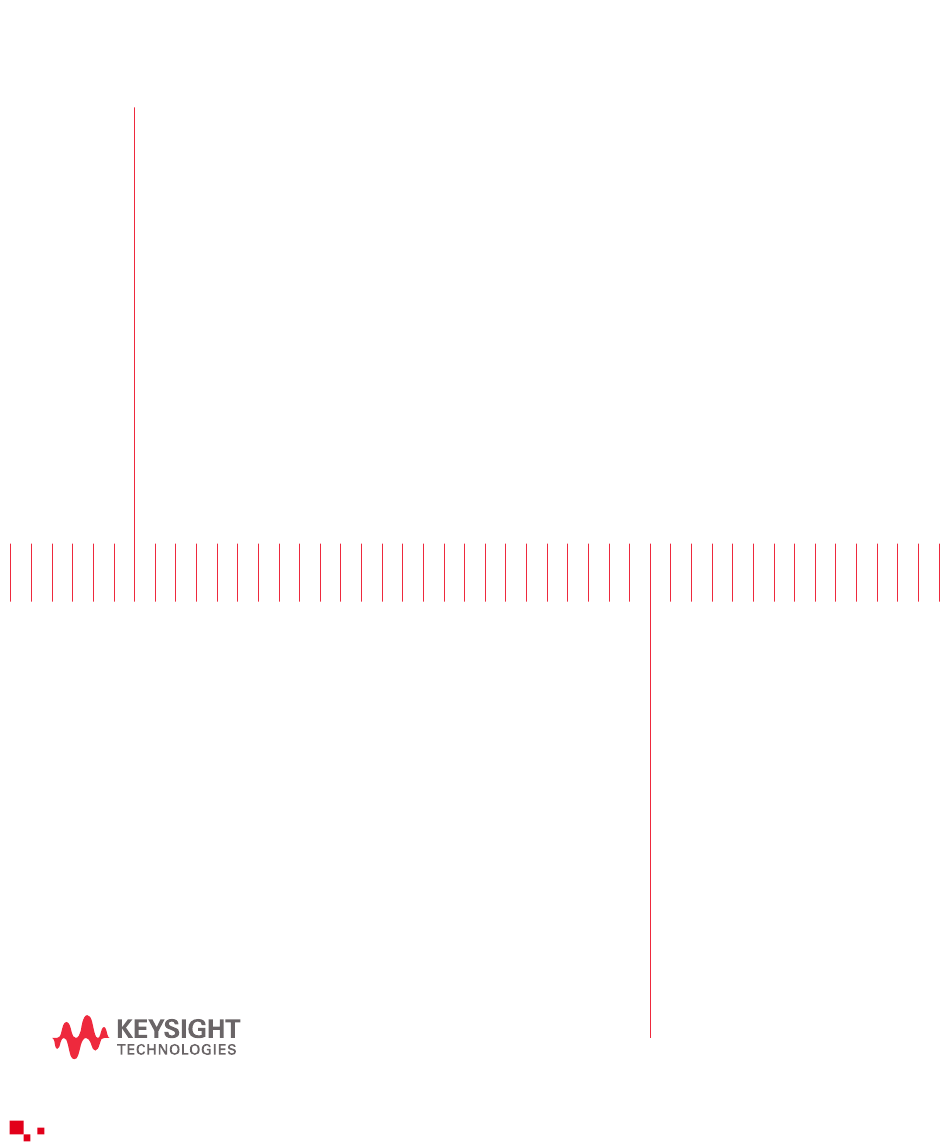

Keysight U1271A/U1272A
Digitale Handmultimeter
Benutzerhandbuch
Distributed by:
dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ 72770 Reutlingen ▪ Tel. 07121 / 51 50 50 ▪ Fax 07121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Keysight Technologies U1271A

Inhaltszusammenfassung für Keysight Technologies U1271A

  • Seite 1 Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Distributed by: dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ 72770 Reutlingen ▪ Tel. 07121 / 51 50 50 ▪ Fax 07121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de...

  • Seite 2: Konformitätserklärung

    (eingeschränkte Rechte der DAS IN DIESEM DOKUMENT Copyright ENTHALTENE MATERIAL WIRD IM US-Regierung) VORLIEGENDEN ZUSTAND ZUR © Keysight Technologies 2010-2017 VERFÜGUNG GESTELLT UND KANN IN Die Software ist „kommerzielle ZUKÜNFTIGEN AUSGABEN OHNE Kein Teil dieses Handbuchs darf in Computersoftware“ gemäß Definition in VORHERIGE ANKÜNDIGUNG GEÄNDERT...

  • Seite 3: Sicherheitssymbole

    1000 V Überspannungsschutz Kategorie IV 600 V CAT IV Anschluss an Schutzerde (Masse) 600 V Überspannungsschutz Vorsicht – Risiko gefährlicher Gerät ist geschützt durch doppelte Spannungen (Symbol erscheint auf Isolierung oder verstärkte Isolierung dem Bildschirm des Instruments) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 4: Sicherheitshinweise

    Lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Multimeter benutzen. Die Beschreibungen und Anweisungen in diesem Handbuch gelten für die Keysight U1271A und U1272A Digitale Handmultimeter (im Folgenden nur noch als das Multimeter bezeichnet). In allen Abbildungen wird das Modell U1272A dargestellt.
  • Seite 5 Schaltkreis. – Verwenden Sie für Servicearbeiten am Instrument nur angegebene Ersatzteile. – Vorsicht: Wenn Sie oberhalb von 60 V DC, 30 Vrms AC oder 42,4 Vpeak AC arbeiten. Es besteht die Gefahr eines elektrischen Schlages. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 6 Teil davon fehlt oder nicht fest sitzt. – Laden Sie den Akku auf oder ersetzen Sie diesen, sobald die Anzeige des Akkustatus auf dem Bildschirm blinkt. Dadurch werden falsche Messungen vermieden, die möglicherweise zu einem Stromschlag oder zu einer Verletzung führen können. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 7: Messkategorie

    Messkategorie Der Keysight U1271A/U1272A wurde in die Messkategorie CAT III, 1000 V und CAT IV, 600 V eingestuft. Messkategorie I Messungen in Stromkreisen, die nicht direkt an das Wechselstromnetz angeschlossen sind. Beispiele sind Messungen an Stromkreisen, die nicht vom Hauptstromnetz abgeleitet sind, und von besonders (intern) gesicherten Stromkreisen, die vom Hauptstromnetz abgeleitet sind.

  • Seite 8: Umgebungsbedingungen

    Lagerungstemperatur –40 °C bis 70 °C Höhe Bis zu 2.000 m Verschmutzungsgrad Verschmutzungsgrad II Das U1271A/U1272A Digitale Handmultimeter entspricht den folgenden HINWEIS Sicherheits- und EMC-Anforderungen: – EN/IEC 61010-1:2001 – ANSI/UL 61010-1:2004 – CAN/CSA-C22.2 Nr. 61010-1-04 – Erfüllt die Richtlinien der industriellen Norm EN61326-1...

  • Seite 9: Aufsichtsrechtliche Kennzeichnungen

    Das CSA-Zeichen ist eine eingetragene gefährliche oder giftige Substanzen bei Marke der Canadian Standards sachgemäßer Benutzung aus dem Association. Gerät entweichen oder verfallen. Die erwartete Nutzungsdauer dieses Produkts liegt bei vierzig Jahren. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 10: Europäische Richtlinie Über Elektro- Und Elektronik-Altgeräte (Waste Electrical And Electronic Equipment, Weee) 2002/96/Ec

    Um zu Vertrieb und technischem Support Kontakt mit Keysight aufzunehmen, nutzen Sie die Support-Links auf den folgenden Websites von Keysight: – www.keysight.com/find/clampmeter (produktspezifische Informationen und Support, Software- und Dokumentations-Updates) – www.keysight.com/find/assist (weltweite Kontaktinformationen für Reparatur und Service) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 11: Inhaltsverzeichnis

    ........46 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 12 Verwenden von Z für Spannungsmessungen (nur U1272A) ..68 Verwenden von Qik-V für Spannungsmessungen (nur U1271A) ..70 Widerstandsmessung ........71 Messen der Konduktanz .
  • Seite 13 ........145 Ändern der Paritätsprüfung .......146 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 14 ......151 Eigenschaften und Spezifikationen Anhang A: Umschalten von Funktionen mit den Umschalttasten . . . 155 Anhang B: Dual-Anzeigekombinationen mit der Dual-Taste ..159 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 15 ......36 Abbildung 1-10 U1271A-Drehregler ......38 Abbildung 1-11 U1272A-Drehregler .
  • Seite 16 ....... 130 Abbildung 4-2 FiLtEr-Anzeige ......133 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 17 ......151 Abbildung 4-21 t-Unit-Anzeige ......152 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 18 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 19 Firmware ab Version 2.04 .....132 Tabelle A-1 U1271A Standard- und Umschaltfunktionen ..156 Tabelle A-2 U1272A Standard- und Umschaltfunktionen .
  • Seite 20 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 21: Einleitung

    Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Einleitung Über dieses Handbuch Vorbereiten des Multimeters Kurzbeschreibung des Multimeter Reinigen des Multimeter In diesem Kapitel wird der Lieferinhalt für jedes Multimetermodell aufgelistet. Zusätzlich wird beschrieben, wie Sie das Multimeter vor der ersten Verwendung einstellen müssen. Weiterhin enthält das Kapitel eine Einführung für alle Funktionen des Multimeters.

  • Seite 22: Über Dieses Handbuch

    Eine WARNUNG weist auf eine Gefahr hin. Sie macht auf ein Verfahren WARNUNG aufmerksam, das bei unsachgemäßer Durchführung zu Verletzungen oder zum Tod führen kann. Setzen Sie den Vorgang nach einer WARNUNG nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 23: Vorbereiten Des Multimeters

    Bevor Sie die Batterien einlegen, müssen Sie alle Kabelverbindungen von VORSICHT den Anschlüssen trennen und sicherstellen, dass der Drehregler auf der Position OFF steht. Verwenden Sie nur Batterien, die im Abschnitt „Eigenschaften und Spezifikationen“ auf Seite 153 angegeben sind. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 24 Ursprungsposition und befestigen Sie die Schrauben. Abbild ung 1-1 Einlegen der Batterien Die Batteriestandsanzeige in der unteren linken Ecke der Anzeige zeigt den Batterieladestand an. In Tabelle 1-1 sind die verschiedenen angezeigten Ladezustände beschrieben. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 25: Einschalten Des Multimeter

    – Wenn das Multimeter längere Zeit nicht benutzt wird, nehmen Sie die Batterien heraus und lagern Sie sie separat. Einschalten des Multimeter Drehen Sie zum Einschalten des Multimeters den Drehregler auf eine beliebige Position. Die Modellnummer des Multimeters erscheint kurz auf der Anzeige. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 26: Automatische Abschaltung

    Um Batterie zu sparen, gibt es eine Zeitabschaltung für die Hintergrundbeleuchtung, die benutzerdefiniert eingestellt werden kann. Standardmäßig schaltet sich die Hintergrundbeleuchtung nach 15 Sekunden wieder aus. Informationen zur benutzerdefinierten Zeitabschaltung der Hintergrundbeleuchtung finden Sie unter „Ändern der autom. Ausschaltung und der Hintergrundlicht-Zeitschaltung“ auf Seite 138. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 27: Auswählen Des Bereichs

    Wenn die autom. Bereichsauswahl aktiviert ist, drücken Sie auf , um in den manuellen Modus zu wechseln. Bei jedem weiteren Drücken auf wechselt das Multimeter zum nächsthöhreren Bereich, außer der höchste Bereich wird bereits angezeigt, dann wechselt das Gerät in den niedrigsten Bereich. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 28: Alarme Und Warnungen Während Messungen

    Um Schaltkreisschäden oder das Auslösen der Multimeter Stromsicherung VORSICHT zu verhindern, platzieren Sie die Messgeber nicht über (parallel mit) einen eingeschalteten Schaltkreis, wenn eine Leitung an einem Stromanschluss angeschlossen ist. Dies führt zu einem Kurzschluss, da der Widerstand durch die Multimeter-Stromanschlüsse sehr gering ist. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 29 Drehregler nicht an die korrekte Stromposition gedreht wurde. Abbild ung 1-3 Eingangswarnungsanzeige Diese Warnung soll Sie davon abhalten, Spannungs-, Durchgangs-, Widerstands-, Kapazitäts-, Dioden- oder Temperaturwerte zu messen, wenn die Leitungen an einem Stromanschluss angeschlossen sind. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 30: Anpassen Des Neigungsständers

    Speicher des Multimeters an einen PC übermitteln. Stellen Sie dabei sicher, dass das Keysight-Logo auf dem am Multimeter angeschlossenen U1173A IR-USB-Kabel (separat erhältlich) nach oben zeigt. Drücken Sie den IR-Stecker fest in den IR-Kommunikationsanschluss des Multimeters bis er einrastet (Siehe Abbildung 1-4). Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 31 Abbild ung 1-5 Keysight GUI Data Logger Software Die Keysight GUI Data Logger Software und unterstützende Dokumente (Hilfe und Schnellstarthandbuch) sind als Download kostenlos verfügbar unter http://www.agilent.com/find/hhTechLib. Das U1173A IR-USB-Kabel können Sie bei einem Keysight-Fachhändler in Ihrer Nähe erwerben. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 32: Einschaltoptionen

    Seite 138. Simulieren des APO-Modus. Drücken Sie eine beliebige Taste, um das Multimeter erneut einzuschalten und den Normalbetrieb wieder aufzunehmen. Testen der Hintergrundbeleuchtung LCD-Hintergrundbeleuchtung ist aktiviert. Drücken Sie eine beliebige Taste, um diesen Modus zu verlassen. Setup Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 33: Kurzbeschreibung Des Multimeter

    Einleitung Kurzbeschreibung des Multimeter Maße Vorderansicht 92 mm Abbild ung 1-6 Breitenmaße Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 34 Einleitung Rück- und Seitenansicht 59 mm 207 mm Abbild ung 1-7 Höhen- und Tiefenmaße Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 35: Übersicht

    Keysight Keysight Abbild ung 1-8 Vorderes Bedienfeld Tabelle 1-3 Teile des vorderen Bedienfelds Weitere Legende Beschreibung Informationen zu: Bildschirmanzeige Seite 46 Tastenfeld Seite 41 Drehregler für U1271A Seite 38 Anschlüsse Seite 51 Drehregler für U1272A Seite 39 Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 36: Hinteres Bedienfeld

    Informationen zu jedem Teil zu erhalten. Abbild ung 1-9 Hinteres Bedienfeld Tabelle 1-4 Teile auf der Rückseite Weitere Legende Beschreibung Informationen zu: Testsondenhalter IR-Kommunikationsanschluss Seite 30 Abdeckung für Akkus und Sicherung Seite 23 Neigungsständer Seite 30 Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 37: Drehregler

    Spannungsmessungen (Geringe Eingangsimpedanz), – Smart Ω Messungen(Offset-Kompensation), – Auto-Diodentest, und – AC+DC-Spannungs- und Stromstärkemessungen. Das Modell U1271A besitzt eine abweichende Drehreglerfunktion: – Qik-V-Test. Klicken Sie auf die entsprechenden Seiten „Weitere Informationen“, um weitere Informationen zu jeder Funktion zu erhalten. Einige Drehreglerpositionen besitzen eine Umschalt-Funktion, die in orange HINWEIS gefärbt ist.

  • Seite 38: Tabelle 1-5 U1271A-Drehreglerfunktionen

    Einleitung Abbild ung 1-10U1271A-Drehregler Die Positionen des U1271A-Drehreglers (aus Abbildung 1-10) werden in Tabelle 1-5 beschrieben. Tabelle 1-5 U1271A-Drehreglerfunktionen Weitere Legende Beschreibung Informationen zu: Seite 25 AC- oder DC-Spannungsmessung für Signalidentifikation Seite 70 Qik-V AC-Spannungsmessung mit Tiefpassfilter Seite 57 Seite 59...
  • Seite 39 Abbild ung 1-11U1272A-Drehregler Die Positionen des U1272A-Drehreglers (aus Abbildung 1-11) werden in Tabelle 1-6 beschrieben. Tabelle 1-6 U1272A-Drehreglerfunktionen Weitere Legende Beschreibung Informationen zu: Ac- oder DC-Spannungsmessung mit geringer Impedanz zum Prüfen von Seite 68 Streuspannungen Seite 25 Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 40: Tabelle 1-6 U1272A-Drehreglerfunktionen

    Seite 74 Smart Offset-Kompensation Seite 77 Diodentest oder Autom. Diodentest Seite 80 Seite 84 A uto Kapazitäts- oder Temperaturmessung Seite 86 Seite 88 AC-, DC- oder AC+DC-Stromstärkemessung Seite 93 Seite 64 AC-, DC- oder AC+DC-Stromstärkemessung (bis zu Mikroampere) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 41: Tastenfeld

    Funktion aktiviert, das entsprechende Symbol angezeigt und ein Ton ausgegeben. Bei Drehen des Drehreglers in eine andere Position wird die aktuelle Funktion der Taste zurückgesetzt. Klicken Sie auf die entsprechenden Seiten „Weitere Informationen“, um weitere Informationen zu jeder Funktion zu erhalten. Abbild ung 1-12Tasten Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 42: Tabelle 1-7 Tastenfeldfunktionen

    Min) den aktuellen (MaxMinAvg) Messwerten Seite 114 umzuschalten. umzuschalten. – Drücken Sie länger als 1 Sekunde auf – Drücken Sie länger als 1 Sekunde auf , um diesen Modus zu beenden. , um diesen Modus zu beenden. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 43 Seite 125 Einstellungen oder Werte zu speichern und den Bearbeitungsmodus zu beenden, oder drücken Sie , um den Bearbeitungsmodus ohne vorheriges Speichern zu beenden. – Drücken Sie länger als 1 Sekunde auf Setup um diesen Modus zu beenden. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 44 1 Sekunde der Ereignisdatenprotokollierungsmodus aktiviert. In diesem Modus werden die Daten jedes Mal protokolliert, wenn eine Auslösebedingung erfüllt ist. – Drücken Sie länger als 1 Sekunde auf , um den Modus für automatische Protokollierung oder für Ereignisdatenprotokollierung zu verlassen. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 45 , um wieder zur normalen navigieren. Messfunktion zurückzukehren. – Drücken Sie länger als 1 Sekunde auf , um alle protokollierten Daten für den ausgewählten Protokollierungsmodus zu löschen. – Drücken Sie länger als 1 Sekunde auf , um diesen Modus zu beenden. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 46: Bildschirmanzeige

    Tabelle 1-8 Allgemeine Meldeanzeigen Weitere Legende Beschreibung Informationen zu: Fernsteuerung aktiviert Seite 30 Offset-Kompensation (Smart Ω) für Widerstandsmessungen aktiviert Seite 77 Datenprotokollierung wird ausgeführt Seite 116 Skalierungstransfer aktiviert Seite 110 Ansichtsmodus zum Prüfen zuvor protokollierter Daten Seite 122 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 47 Durchschnittsmesswert wird auf Primäranzeige angezeigt Aktueller Messwert wird auf Primäranzeige angezeigt Relativ (Null) aktiviert Seite 108 Akustischer Durchgangstest ausgewählt Seite 74 Thermoelement des Typs J ausgewählt Seite 90 Thermoelement des Typs K ausgewählt Temperaturmessung ohne Umgebungsausgleich ausgewählt Seite 92 Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 48 Seite 25 APO (autom. Ausschaltung) aktiviert Seite 26 Ton aktiviert Analoges Balkendiagramm Seite 50 Autom. Bereichsauswahl oder autom Diode ausgewählt Seite 27 Diodentest ausgewählt Seite 80 Seite 32 Smooth-Modus aktiviert Seite 148 Überlast (der Messwert überschreitet den Anzeigebereich) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 49: Tabelle 1-9 Maßeinheitenanzeige

    Ω, kΩ, MΩ Ohm-Einheiten für Widerstandsmessungen MHz, kHz, Hz Hertz-Einheiten für Frequenzmessungen Millisekunden für Impulsbreitemessungen Prozentsatz für Arbeitszyklusmessungen °C Grad Celsius, Einheit für Temperaturmessungen °F Grad Fahrenheit, Einheit für Temperaturmessungen Sekunden, Einheit für abgelaufene Zeit im Peak- oder Recording-Modus Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 50: Analoges Balkendiagramm

    1000 Ein instabiles Diagramm und eine uneinheitliche Primäranzeige bei der Messung einer DC-Spannung weist normalerweise darauf hin, dass im Schaltkreis AC-Spannungen vorhanden sind. [1] Die Messrate des analogen Balkendiagramms beträgt ungefähr 50-Mal/Sekunde für DC-Spannungs-, Stromstärke-, und Widerstandsmessungen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 51: Eingangsanschlüsse

    Stellen Sie sicher, dass die Leitungen für die gewünschte Messfunktion an WARNUNG den richtigen Anschlüssen angeschlossen sind, bevor Sie eine Messung starten. Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie nicht die VORSICHT Eingangsbeschränkung. Abbild ung 1-14Anschlüsse Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 52: Tabelle 1-11 Anschlüsse Für Verschiedene Messfunktionen

    Einleitung Tabelle 1-11 Anschlüsse für verschiedene Messfunktionen Drehreglerposition Eingangsanschlüsse Überspannungsschutz U1271A U1272A Qik-V 1000 Vrms 1000 Vrms für Kurzschluss <0,3 A Smart A uto 11 A/1000 V, flinke Sicherung 440 mA/1000 V, flinke Sicherung Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 53: Reinigen Des Multimeter

    Anschlüssen angesammelt hat. Wischen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab – verwenden Sie keine Scheuer- oder Lösungsmittel. Reinigen Sie die Kontakte jedes Anschlusses mit einem sauberen, alkoholgetränkten Wattetupfer. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 54 Einleitung DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 55: Vornehmen Von Messungen

    Messen der DC-Spannung Messen von AC- und DC-Signalen (nur U1272A) Ausführen von dB-Messungen (nur U1272A) Verwenden von Z für Spannungsmessungen (nur U1272A) Verwenden von Qik-V für Spannungsmessungen (nur U1271A) Widerstandsmessung Messen der Konduktanz Durchgangstest Verwenden von Smart Ω für Widerstandsmessungen (nur U1272A) Testen von Dioden Verwenden der autom.

  • Seite 56: Scheitelfaktor

    +/– 900 V 1000 V +/– 1500 V Die Überschreitung der Scheitelfaktorgrenze kann zu falschen oder WARNUNG niedrigeren Messwerten führen. Vermeiden Sie die Überschreitung der Scheitelfaktorgrenze, um eine Beschädigung des Geräts und das Risiko eines Stromschlags zu vermeiden. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 57: Messen Der Ac-Spannung

    E xit Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, Seite 159. – Drücken Sie auf , um den Frequenztestmodus für Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie unter „Frequenztestmodus“ auf Seite 101. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 58 Vornehmen von Messungen Keysight Abbild ung 2-2 Messen der AC-Spannung Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 59: Verwenden Der Lpf-Funktion (Tiefpassfilterfunktion)

    Spannungen zu erkennen. Aktivieren Sie dann die Filterfunktion, falls dies für die Messungsstabilität und Ansprechgeschwindigkeit erforderlich ist. Der Tiefpassfilter kann die Messleistung an Verbundsinuskurven verbessern, die typischerweise von Umrichtern und Motorantrieben mit variabler Frequenz erzeugt werden. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 60: Messen Der Dc-Spannung

    E xit Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, Seite 159. – Drücken Sie auf , um den Frequenztestmodus für Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie unter „Frequenztestmodus“ auf Seite 101. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 61 – Um einen elektrischen Schlag oder andere Verletzungen zu vermeiden, aktivieren Sie den Tiefpassfilter, um das Vorhandensein gefährlicher Gleichspannungen zu überprüfen. Angezeigte Gleichspannungswerte können durch hochfrequente Wechselstromkomponenten beeinflusst werden und müssen zum Sicherstellen einer präzisen Ablesung gefiltert werden. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 62 Vornehmen von Messungen Keysight Abbild ung 2-5 Messen der DC-Spannung Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 63: Verwenden Der Filterfunktion Für Die Gleichspannungsmessung

    Gleichspannungen zu überprüfen. Angezeigte Gleichspannungswerte können durch hochfrequente Wechselstromkomponenten beeinflusst werden und müssen zum Sicherstellen einer präzisen Ablesung gefiltert werden. – Aktivieren Sie keine der Optionen für eine duale Anzeige, wenn Sie Messungen zum Überprüfen des Vorhandenseins gefährlicher Gleichspannungen durchführen.(nur U1272A) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 64: Messen Von Ac- Und Dc-Signalen (Nur U1272A)

    AC-Spannung, um genauere Werte zu erhalten. Notieren Sie den AC-Spannungsbereich und wählen Sie anschließend einen DC-Spannungsbereich, der höher oder gleich dem AC-Bereich ist. Diese Methode verbessert die Genauigkeit der DC-Messung, da sichergestellt wird, dass die Eingangsschutzschaltkreise nicht aktiviert sind. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 65: Verwenden Der Tiefpassfilterfunktion (Lpf) Für Die Gleich- Und Wechselspannungsmessung

    2 Drehen Sie den Drehregler des Multimeters auf 3 Das Multimeter misst weiter im ausgewählten Wechsel- und Gleichspannungsmodus, jedoch wird das Signal jetzt durch einen Filter geleitet, der unerwünschte Spannungen über 1 kHz blockiert. Abbild ung 2-8 Tiefpassfilterfunktion (LPF) für die Gleich- und Wechselspannungsmessung Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 66: Ausführen Von Db-Messungen (Nur U1272A)

    Dual E xit werden (siehe Abbildung 2-9). Abbild ung 2-9 dBm-Anzeige Drücken Sie länger als 1 Sekunde auf , um die dBm-Funktion zu beenden. Dual E xit Auch durch Auswählen des Frequenztestmodus, , wird die dBm-Funktion beendet. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 67: Anzeigen Von Dbv-Werten

    Weitere Informationen finden Sie unter „Ändern der Dezibelanzeige (nur U1272A)“ auf Seite 136. Drücken Sie länger als 1 Sekunde auf , um die dBV-Funktion zu verlassen. Dual E xit Durch Auswählen des Frequenztestmodus, , wird die dBV-Funktion ebenfalls beendet. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 68: Verwenden Von Zlow Für Spannungsmessungen (Nur U1272A)

    2 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Die AC-Spannungsmessung wird in der Primäranzeige, die DC-Spannungsmessung in der Sekundäranzeige angezeigt. Drücken Sie auf , um die AC- und DC-Spannungsmessungsanzeige zwischen der Primär- Dual E xit und Sekundäranzeige zu wechseln. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 69 Kapazität der im Test befindlichen Batterie nicht ausreicht, um normale Funktionen auszuführen. Mit diesem einfachen und schnellen Test können Sie feststellen, ob eine Batterie genug Spannung aufweist, um normale Funktionen auszuführen. Eine längere Verwendung der Z -Funktion verbraucht die Kapazität der HINWEIS getesteten Batterie. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 70: Verwenden Von Qik-V Für Spannungsmessungen (Nur U1271A)

    Vornehmen von Messungen Verwenden von Qik-V für Spannungsmessungen (nur U1271A) Mit der Qik-V-Funktion können Sie das Vorhandensein von AC- und/oder DC-Spannungen ermitteln, bevor Sie einen genauen Bereich für eine präzisere Messung einstellen. 1 Um den gemessenen Signaltyp schnell zu identifizieren, drehen Sie den...

  • Seite 71: Widerstandsmessung

    Widerstand an den Spitzen von allen zukünftigen Anzeigewerten abgezogen. – Da der Teststrom des Multimeters durch alle möglichen Pfade zwischen den Testspitzen fließt, unterscheidet sich der Messwert eines Widerstands in einem Schaltkreis oft vom Nennwert des Widerstands. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 72 Die Widerstandsfunktion kann genug Spannung erzeugen, um Siliziumdioden- oder Transistorsperrschichten in Vorwärtsrichtung vorzuspannen, damit diese leiten. Wenn dies vermutet wird, drücken Sie auf , um einen schwächeren Strom im nächsthöheren Bereich anzuwenden. Keysight Smart Abbild ung 2-14Widerstandsmessung Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 73: Messen Der Konduktanz

    Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Hohe Widerstandswerte sind anfällig für elektrisches Rauschen. Mit der Durchschnittsfunktion können Sie die meisten Messwerte mit Rauschen glätten. Siehe „Erfassen von Maximum- und Minimum-Werten (MaxMin)“ auf Seite 112. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 74: Durchgangstest

    300.00 MΩ <120 ± 60 kΩ Sie können festlegen, dass als Durchgangsanzeige ein Signal ertönt und die Hintergrundbeleuchtung blinkt, unabhängig davon, ob der getestete Schaltkreis unter dem Schwellenwiderstand liegt (kurzgeschlossen) oder ihm entspricht bzw. ihn überschreitet (offen). Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 75 4 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Die Durchgangsfunktion erfasst selbst periodische Kurzschlüsse und Öffnungen, die nur 1ms lang dauern. Bei einem kurzen „short“ oder „open“ ertönt ein kurzer Ton und das Multimeter blinkt kurz. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 76 Warnsignale aktivieren und deaktivieren. Weitere Informationen zu den akustischen und visuellen Warnoptionen finden Sie unter „Ändern der Warntonfrequenz“ auf Seite 130 und „Aktivieren und Deaktivieren der Hintergrundlichtwarnung“ auf Seite 147. Keysight (open) (closed) Smart Abbild ung 2-16Durchgangstest Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 77: Verwenden Von Smart Ω Für Widerstandsmessungen (Nur U1272A)

    2 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Die Widerstandsmessung und die Vorspannungsmessung wird in der Primär- bzw. Sekundäranzeige angezeigt. Drücken Sie , um zwischen der Anzeige des Kriechstroms (μA) und der Dual E xit Vorspannung (mV) zu wechseln. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 78 Thermoelement-Sensors Das Messen des Widerstands eines Thermoelement-Temperatursensors kann nützlich sein. Die Thermospannung ist proportional zur Temperatur und der Auswirkung der Widerstandsmessung. Das Verwenden der Smart Ω-Funktion hilft Ihnen dabei, unabhängig von der Temperatur genaue Messwerte zu erhalten. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 79 μA oder nA gemessen. Anstatt ein Hochpräzisions-Multimeter mit 1 nA oder 0,1 nA oder ein Präzisions-Shunt zu beziehen, können Sie den Kriechstrom mit der Smart Ω-Funktion mit einem Widerstand von 100 kΩ bis 300 kΩ messen. Keysight Smart Abbild ung 2-18Messen des Kriechstroms Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 80: Testen Von Dioden

    2 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Schließen Sie die rote Testleitung an den positiven Anschluss (Anode) und die HINWEIS schwarze Messleitung an den negativen Anschluss (Kathode) an. Die Kathode einer Diode ist mit einem Streifen versehen. Abbild ung 2-19Diodenanzeige Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 81 Abbild ung 2-20Anzeige offener Diode Wenn der Warnton während des Diodentests aktiviert ist, erklingt der Warnton kurz bei normalem Anschluss und dauerhaft bei kurzgeschlossenem Anschluss, unter 0,050 V. Siehe „Ändern der Warntonfrequenz“ auf Seite 130, um den Warnton zu deaktivieren. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 82 Vornehmen von Messungen Keysight A uto Abbild ung 2-21Testen der Durchlass-Diode Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 83 Vornehmen von Messungen Keysight A uto Abbild ung 2-22Testen der Sperrspannungs-Diode Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 84: Verwenden Der Autom. Diodenfunktion Für Diodentests (Nur U1272A)

    Wert für die Sperrspannung wird in der Sekundäranzeige angezeigt. – wird kurz (mit einem kurzen Warnton) auf der Sekundäranzeige angezeigt, wenn die Diode in gutem Zustand ist. – wird kurz angezeigt (mit zwei Warntönen), wenn die Diode die Schwellenwerte übersteigt. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 85 Vornehmen von Messungen Abbild ung 2-23Anzeige für Autom. Diode - Status „Good“ Abbild ung 2-24Anzeige für Autom. Diode - Status „nGood“ Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 86: Messen Der Kapazität

    Kondensator entladen wird. Abbild ung 2-25Kapazitätsanzeige Um die Messgenauigkeit von Kondensatoren mit kleinen Werten zu verbessern, HINWEIS drücken Sie bei offenen Testleitungen auf , um die Restkapazität des Multimeters und der Leitungen zu subtrahieren. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 87 Zum Messen von Kapazitäten über 1000 μF, entladen Sie zunächst den HINWEIS Kondensator, und wählen anschließend einen angemessenen Bereich für die Messung aus. Dadurch wird die Messgeschwindigkeit beschleunigt. Stellen Sie zudem sicher, dass der richtige Kapazitätswert erhalten wird. Keysight Abbild ung 2-26Messen der Kapazität Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 88: Messen Der Temperatur

    Drücken Sie auf , um die Temperatureinheit zwischen °C und °F zu ändern (Sie müssen zuerst die Temperatureinheit ändern, um zwischen °C und °F zu wechseln). In „Ändern der standardmäßigen Temperatureinheit“ auf Seite 90 erhalten Sie weitere Informationen. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 89 Anforderungen und den Gesetzen Ihres Landes ein. HINWEIS Durch Kurzschließen des Eingangs am Eingang führt dazu, dass die Temperatur an den Eingängen des Multimeters angezeigt wird. Keysight Thermoelementsonde des Typs K Abbild ung 2-28Messen der Oberflächentemperatur Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 90: Ändern Des Standardmäßigen Thermoelementtyps (Nur U1272A)

    - Drücken Sie während der Temperaturmessung auf , um zwischen °F und °C zu wechseln. 3 Drücken Sie auf , um die Änderungen zu speichern. Drücken Sie auf Setup und halten Sie die Taste gedrückt, bis das Multimeter erneut startet. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 91 – Platzieren Sie das Multimeter in der Betriebsumgebung für zunächst 1 Stunde, da das Multimeter einen Übertragungsadapter ohne Ausgleich mit Miniaturwärmesonde verwendet. – Verwenden Sie für schnelle Messungen die -Kompensation, um die Temperaturschwankung der Thermoelementsonde anzuzeigen. Die -Kompensation unterstützt Sie beim sofortigen Messen der relativen Temperatur. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 92: Temperaturmessungen Ohne Umgebungskompensation

    Messoberfläche. 3 Nachdem Sie eine konstante Messung erhalten haben, drücken Sie , um eine Messung als relative Referenztemperatur festzulegen. 4 Berühren Sie die Oberfläche mit der Thermoelementsonde und lesen Sie die Anzeige. Abbild ung 2-29Temperaturmessungen ohne Umgebungskompensation Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 93: Messen Von Ac- Oder Dc-Stromstärke

    Sie sicher sind, dass die Stromstärke unter 400 mA beträgt. Siehe Abbildung 2-33 für Testleitungsverbindungen und Funktionsauswahl. Weitere Informationen zu den Warnmeldungen des Multimeters bei Stromstärkemessungen, bei denen die Leitungen nicht korrekt angeschlossen sind, finden Sie unter Eingangswarnung. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 94 E xit zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, ab Seite 159. – Drücken Sie auf , um den Frequenztestmodus für Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie unter „Frequenztestmodus“ auf Seite 101. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 95 Schaltkreis beschädigt wird und die Sicherung des Multimeters auslöst. Dies geschieht, weil der Widerstand an den Stromeingängen des Multimeters sehr niedrig ist, was zu einem Kurzschluss führt. Keysight LOAD Abbild ung 2-31Messen der DC-Stromstärke Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 96 Vornehmen von Messungen Keysight LOAD Abbild ung 2-32Messen der AC-Stromstärke Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 97 Vornehmen von Messungen Keysight Keysight Keysight Abbild ung 2-33Einrichtung der Stromstärkemessung Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 98: Skala Von 4-20 Ma Oder 0-20 Ma

    Anzeige eingeblendet wird. Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Abbild ung 2-344-20 mA %-Skalaanzeige Das analoge Balkendiagramm zeigt die Stromstärkemessung an. (Im Beispiel oben, wird 8 mA als 25% in 4-20 mA %-Skala angezeigt.) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 99: Tabelle 2-3 %-Skala-Messbereich

    , um die Änderungen zu speichern. Drücken Sie auf Setup und halten Sie die Taste gedrückt, bis das Multimeter erneut startet. Benutzen Sie prozentuale Skalierung (% scale) mit Druckgebern, Ventilstellungsreglern oder anderen Ausgangsauslösern, um Druck, Temperatur, Fluss, pH oder andere Prozessvariablen zu messen. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 100 Vornehmen von Messungen Keysight Druckübermittler Abbild ung 2-35Messen der DC-Stromstärke mit der Funktion 4-20 mA %-Skala Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 101: Frequenztestmodus

    Phasen oder nichtlinearer Lasten sind. Das Multimeter ermöglicht die gleichzeitige Überwachung von Echtzeitspannung oder- Stromstärke mit Frequenz-, Arbeitszyklus- oder Impulsbreitenmessungen. Abbildung 2-36 hebt die Hauptfunktionen für die Frequenzmessungen des Multimeters hervor. U1271A U1272A Abbild ung 2-36Funktionen, die Frequenzmessungen ermöglichen Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 102: Messen Der Frequenz

    1 Drehen Sie zum Messen der Frequenz den Drehregler auf eine der Primärfunktionen. Dadurch ermöglichen Sie die in Abbildung 2-36 hervorgehobenen Frequenzmessungen. Verwenden Sie zum Erhalten der optimalen Messergebnisse für HINWEIS Frequenzmessungen den AC-Messpfad. 2 Drücken Sie . Prüfen Sie die Testpunkte und lesen Sie die Anzeige. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 103 Multimeters abnimmt. Im Allgemeinen ist die niedrigste angezeigte Frequenz, die korrekte Frequenz. Drücken Sie auf , um durch die Messungen von Frequenz, Impulsbreite und Arbeitszyklus zu navigieren. Drücken Sie länger als 1 Sekunde auf , um die Frequenzmessfunktion zu Dual E xit beenden. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 104: Messen Der Impulsbreite

    Wechseln der gemessenen Polarität auf Dual E xit Drücken Sie auf , um durch die Messungen von Frequenz, Impulsbreite und Arbeitszyklus zu navigieren. Drücken Sie länger als 1 Sekunde auf , um die Funktion für Dual E xit Impulsbreitenmessung zu beenden. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 105: Messen Des Arbeitszyklus

    Abbild ung 2-40Tastgradanzeige Der Tastgradprozentsatz des Eingangssignals wird in der Primäranzeige angezeigt. Der Volt- oder Ampere-Wert des Signals wird in der Sekundäranzeige angezeigt. Das Balkendiagramm zeigt den Arbeitszyklus nicht an, aber den Volt- oder Ampere-Wert des Eingangssignals. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 106 Polarität auf Dual E xit Drücken Sie auf , um durch die Messungen von Frequenz, Impulsbreite und Arbeitszyklus zu navigieren. Drücken Sie länger als 1 Sekunde auf , um die Funktion zur Tastgradmessung Dual E xit zu beenden. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 107 Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Multimeterfunktionen Durchführen relativer Messungen (Null) Durchführen von Skalierungsübertragungen (Scale) Erfassen von Maximum- und Minimum-Werten (MaxMin) Erfassen von Scheitelwerten (Peak) Sperren der Anzeige (TrigHold und AutoHold) Aufzeichnen von Messdaten (Datenprotokollierung) Prüfen vorher aufgezeichneter Daten (View) In den folgenden Abschnitten sind zusätzliche Funktionen des Multimeters...

  • Seite 108: Multimeterfunktionen

    2 Drücken Sie erneut auf , um den gespeicherten Referenzwert anzuzeigen. Nach 3 Sekunden steht die normale Anzeige wieder zur Verfügung. 3 Drücken Sie zum Deaktivieren der Null-Funktion auf , während der gespeicherte Referenzwert angezeigt wird (Schrit 2). Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 109 Null-anzupassen. Drücken Sie auf , um die Nullfunktion zu aktivieren. Die Anzeige kehrt nach Drücken Sie auf 3 Sekunden in Normalzustan d zurück. Drücken Sie erneut auf , um die Nullfunktion zu deaktivieren. Abbild ung 3-2 Null-Funktion Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 110: Durchführen Von Skalierungsübertragungen (Scale)

    3 Sekunden lang keine Aktivitäten erfasst werden (mit dem auf der Primäranzeige angegebenen Verhältnis und entsprechender Einheit). 5 Drücken Sie auf und halten Sie die Taste länger als 1 Sekunde gedrückt, um die „Scale“-Aktion abzubrechen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 111: Abbild Ung 3-3 Scale-Funktion

    Scale-Aktionen deaktiviert. Drücken Sie auf , um den HINWEIS Dual E xit Frequenztestmodus für Spannungs- und Stromstärkemessungen während der „Scale“-Aktion zu aktivieren. Drücken Drücken Dual E xit Drücken Sie oder nach 3 Sekunden Inaktivität. Abbild ung 3-3 Scale-Funktion Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 112: Erfassen Von Maximum- Und Minimum-Werten (Maxmin)

    Diese Funktion ist für alle Messungen verfügbar, außer für Durchgangs- und HINWEIS Diodentests. 1 Drücken Sie auf , um die MaxMin-Funktion zu aktivieren. 2 Drücken Sie erneut auf , um in den Eingangswerten für Max, Min, Avg oder aktuellen (MaxMinAvg) zu navigieren. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 113 Der echte angezeigte Durchschnittswert ist das arithmetische Mittel aller Messwerte, die seit dem Start der Aufzeichnung erfasst wurden. Der Durchschnittsmesswert ist nützlich, um instabile Eingangssignale zu glätten, den Energieverbrauch zu berechnen oder um den Prozentsatz der Zeit zu schätzen, die ein Schaltkreis aktiv ist. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 114: Erfassen Von Scheitelwerten (Peak)

    Minimumwert oder über dem aufgezeichneten Maximumwert liegt, wird ein Warnton ausgegeben und der neue Wert aufgezeichnet. Im selben Moment wird die seit dem Beginn der Aufzeichnungssitzung des Scheitelwerts verstrichene Zeit als Zeitstempel des aufgezeichneten Werts gespeichert. Die APO-Funktion ist deaktiviert, wenn Peak aktiviert ist. HINWEIS Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 115: Sperren Der Anzeige (Trighold Und Autohold)

    , um die Änderungen zu speichern. Drücken Sie auf Setup und halten Sie die Taste gedrückt, bis das Multimeter erneut startet. Wenn der Messwert keinen stabilen Status erreichen kann (die voreingestellte HINWEIS Abweichung überschreitet), wird der Wert nicht aktualisiert. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 116: Aufzeichnen Von Messdaten (Datenprotokollierung)

    Datenprotokollierung - Maximale Kapazität Maximale Speicherkapazität Datenprotokollierungsoption U1271A U1272A Manuell ( 10000 Intervall ( Teilt sich den gleichen Speicher mit der Intervallprotokollierung Ereignis ( Richten Sie vor dem Starten einer Aufzeichnungssitzung das Multimeter für die aufzuzeichnenden Messungen ein. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 117: Wählen Der Datenprotokollierungsoption

    Protokolleintragsnummer werden oben in der Anzeige angegeben. Die Anzeige kehrt nach kurzer Zeit (ca. 1 Sekunde) zur Normalansicht zurück. Abbild ung 3-6 Anzeige der manuellen Protokollierung 2 Wiederholen Sie Schrit 1, um den nächsten Eingangssignalwert zu speichern. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 118: Ausführen Der Intervallprotokollierung (Auto)

    1 Drücken Sie länger als 1 Sekunde auf , um den Intervallmodus zu starten. und die Protokolleintragsnummer werden oben in der Anzeige angegeben. Nachfolgende Messwerte werden automatisch in dem Intervall im Speicher aufgezeichnet, der im Einrichtungsmodus angegeben wurde. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 119 Die Intervall- und Ereignisprotokollierung teilen sich den selben Speicherpuffer (Gesamt kombiniert: 10000 Einträge für das U1272A und 200 Einträge für das U1271A). Je mehr Einträge im Ereignisprotokoll gespeichert werden, desto weniger können im Intervallprotokoll gespeichert werden und umgekehrt. Informationen über das Prüfen und Löschen von aufgezeichneten Einträgen finden Sie im Abschnitt Prüfen vorher aufgezeichneter Daten (View)

  • Seite 120: Ausführen Der Ereignisprotokollierung (Trig)

    2 Drücken Sie länger als 1 Sekunde auf , um die Ereignisprotokollierung zu starten. und die Protokolleintragsnummer werden oben in der Anzeige angegeben. Nachfolgende Messwerte werden automatisch im Speicher aufgezeichnet, sobald die in Tabelle 3-3 angegebene Auslösebedingung erfüllt wird. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 121 Die Intervall- und Ereignisprotokollierung teilen sich den selben Speicherpuffer (Gesamt kombiniert: 10000 Einträge für das U1272A und 200 Einträge für das U1271A). Je mehr Einträge im Ereignisprotokoll gespeichert werden, desto weniger können im Intervallprotokoll gespeichert werden und umgekehrt. Informationen über das Prüfen und Löschen von aufgezeichneten Einträgen finden Sie im Abschnitt Prüfen vorher aufgezeichneter Daten (View)

  • Seite 122: Prüfen Vorher Aufgezeichneter Daten (View)

    Multimeter zu öffnen. Drücken Sie erneut auf , um durch die gespeicherten Datensätze für Manuell (H), Intervall (A) oder Ereignis (E) zu navigieren. Abbild ung 3-9 Ansichtsanzeige Wenn keine Daten aufgezeichnet wurden, wird oder angezeigt. Abbild ung 3-10Anzeige der leeren Ansicht Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 123 Die Indexzahl verringert sich um eins. e Drücken Sie länger als 1 Sekunde auf , um alle Einträge für den ausgewählten Protokolltyp zu löschen. 3 Drücken Sie länger als 1 Sekunde auf , um den Ansichtsmodus zu beenden. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 124 Multimeterfunktionen DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 125: Einrichtungsoptionen Des Multimeters

    Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Einrichtungsoptionen des Multimeters Verwenden des Menüs „Setup“ Zusammenfassung - Menü „Setup“ Setup-Menüelemente In den folgenden Abschnitten wird beschrieben, wie Sie die voreingestellten Funktionen de Multimeters anpassen können.

  • Seite 126: Verwenden Des Menüs „Setup

    Werte einer Liste zu navigieren oder um einen numerischen Wert zu erhöhen oder zu verringern. Drücken Sie auf , während das Menüelement blinkt, um die Änderungen zu speichern. Drücken Sie auf , während das Menüelement blinkt, um die Änderungen zu verwerfen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 127: Bearbeiten Von Numerischen Werten

    Dual E xit – Drücken Sie auf , um die Ziffer herabzusetzen. Setup Wenn Sie die Änderungen abgeschlossen haben, speichern Sie den numerischen Wert, indem Sie auf drücken. (Alternativ können Sie durch Drücken auf die Änderungen verwerfen.) Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 128: Zusammenfassung - Menü „Setup

    Seite 26 (1 Stunde, 39 Minuten) oder ausschalten. Standard sind Seite 138 15 Minuten. Einstellen der LCD-Hintergrundbeleuchtungsdauer von Seite 26 1 bis 99 Sekunden (1 Minute, 39 Sekunden) oder ausschalten. s oder Seite 138 Standard sind 15 Sekunden. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 129 V/V, A/V, oder 000 (keine Einheit)/V. Seite 149 oder 000 (keine Einheit)/V Standard ist (1000.0) V/V. Zurücksetzen des Multimeters auf die voreingestellten Seite 150 Werkseinstellungen. Einstellen der Temperatureinheit (Celsius, Celsius/Fahrenheit, Seite 88 oder Fahrenheit, Fahrenheit/Celsius). Standard ist °C (Celsius) Seite 151 Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 130: Setup-Menüelemente

    3 Drücken Sie auf oder , um die Warntonfrequenz zu ändern. Wählen Sie Dual E xit Setup um die Warntonfunktion zu deaktivieren. 4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 131: Aktivieren Und Deaktivieren Des Filters

    Filterkreise aktiviert ist. Das Aktivieren des Tiefpassfilters wirkt sich negativ auf die Messgeschwindigkeit (Ansprechzeit) aus. Der Gleichspannungsfilter kann nicht verwendet werden, wenn bei Messungen HINWEIS von Wechsel- und Gleichspannung der duale Anzeigemodus aktiviert ist. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 132: Tabelle 4-3 Optionen·für Den Tiefpassfilter (Lpf)

    Um einen elektrischen Schlag oder andere Verletzungen zu vermeiden, VORSICHT aktivieren Sie den Filter (LPF), um das Vorhandensein gefährlicher Gleichspannungen zu überprüfen. Angezeigte Gleichspannungswerte können durch hochfrequente Wechselstromkomponenten beeinflusst werden und müssen zum Sicherstellen einer präzisen Ablesung gefiltert werden. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 133: Ändern Des Abweichungszählers

    Diese Einstellung wird mit der Funktion „AutoHold“ des Multimeters verwendet (Siehe Seite 115). Wenn die Abweichung des gemessenen Werts den Abweichungszählerwert überschreitet, ist die AutoHold-Funktion zum Auslösen bereit. Parameter Bereich Standardeinstellung AHoLd (50 bis 9999) Zähler 500 Zähler Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 134: Ändern Der Aufzeichnungsoption

    Normalbetrieb zurückkehrt. Ändern der Aufzeichnungsoption Diese Einstellung wird mit der Datenprotokollierungsfunktion des Multimeters verwendet (Siehe Seite 116). Für die Datenprotokollierung gibt es drei Aufzeichnungsmodi. Parameter Bereich Standardeinstellung d-LoG HAnd, AUto oder TriG HAnd Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 135: Ändern Der Abtastintervalldauer

    Normalbetrieb zurückkehrt. Ändern der Abtastintervalldauer Diese Funktion wird mit der Intervalldatenprotokollierungsfunktion verwendet (siehe Seite 118). Das Multimeter zeichnet zu Beginn jedes Abtastintervalls einen Messwert auf. Parameter Bereich Standardeinstellung L-tiME (1 bis 99999) s Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 136: Ändern Der Dezibelanzeige (Nur U1272A)

    66). Sie können das Multimeter so einstellen, dass es Spannung als dB-Wert anzeigt, entweder relativ zu 1 Milliwatt (dBm) oder eine Referenzspannung von 1 Volt (dBV). Parameter Bereich Standardeinstellung dCibEL On dBm, On dBV, oder Off On dBm Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 137: Einstellen Einer Benutzerdefinierten Dbm-Referenzimpedanz (Nur U1272A)

    Diese Einstellung wird bei dB-Messungen eingesetzt (Siehe Seite 66). Die dBm-Funktion ist logarithmisch und basiert auf einer Berechnung eines Stroms, der an einer Referenzimpedanz (Widerstand) anliegt, relativ zu 1 mW. Parameter Bereich Standardeinstellung dbrEF (1 bis 9999) Ω 50 Ω Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 138: Ändern Der Autom. Ausschaltung Und Der Hintergrundlicht-Zeitschaltung

    Seite 26) werden über Zeitschaltungen gesteuert, um festzulegen, wann das Hintergrundlicht bzw. das Multimeter automatisch ausgeschaltet werden. Parameter Bereich Standardeinstellung (1 bis 99) Minuten oder Aus 15 Minuten bLit (1 bis 99) s oder Aus 15 s Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 139 4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. 5 Drücken Sie auf und halten Sie die Taste gedrückt, bis das Multimeter erneut Setup startet und in den Normalbetrieb zurückkehrt. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 140: Aktivieren Und Deaktivieren Des Überspannungsalarms

    4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. 5 Drücken Sie auf und halten Sie die Taste gedrückt, bis das Multimeter Setup erneut startet und in den Normalbetrieb zurückkehrt. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 141: Ändern Des Prozentualen Skalierungsbereichs

    , um den prozentualen Skalierungsbereich zu Dual E xit Setup ändern. Wählen Sie , um die Prozentskalenausgabe zu deaktivieren. 4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 142: Ändern Des Thermoelementtyps (Nur U1272A)

    Abbild ung 4-12CoUPLE-Anzeige 3 Drücken Sie auf oder , um den Thermoelementtyp zu ändern. Dual E xit Setup 4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 143: Ändern Der Minimal Messbaren Frequenz

    Abbild ung 4-13FrEq-Anzeige 3 Drücken Sie auf oder , um den Frequenzwert zu ändern. Dual E xit Setup 4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 144: Ändern Der Baudrate

    4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. 5 Drücken Sie auf und halten Sie die Taste gedrückt, bis das Multimeter Setup erneut startet und in den Normalbetrieb zurückkehrt. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 145: Ändern Der Datenbits

    4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. 5 Drücken Sie auf und halten Sie die Taste gedrückt, bis das Multimeter Setup erneut startet und in den Normalbetrieb zurückkehrt. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 146: Ändern Der Paritätsprüfung

    4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. 5 Drücken Sie auf und halten Sie die Taste gedrückt, bis das Multimeter Setup erneut startet und in den Normalbetrieb zurückkehrt. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 147: Aktivieren Und Deaktivieren Der Hintergrundlichtwarnung

    4 Drücken Sie auf , um Änderungen zu speichern oder auf , um die Änderungen zu verwerfen. 5 Drücken Sie auf und halten Sie die Taste gedrückt, bis das Multimeter Setup erneut startet und in den Normalbetrieb zurückkehrt. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 148: Aktivieren Des Glättungsmodus

    Sekundäranzeige angegeben wird. Abbild ung 4-18SMootH-Anzeige 3 Drücken Sie auf oder , um die Glättungsaktualisierungsrate Dual E xit Setup einzustellen. Zum dauerhaften Aktivieren des Modus ändern Sie die letzte angezeigte Ziffer von (deaktiviert) zu (aktiviert). Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 149: Ändern Des Werts Und Der Einheit Der Benutzerskalakonvertierung

    Einheit)/V eingestellt werden. Standardmäßig ist 1000 V/V eingestellt. Weitere Informationen zu Skalierungsaktionen finden Sie unter „Durchführen von Skalierungsübertragungen (Scale)“ auf Seite 110. Parameter Bereich Standardeinstellung (0000,1 bis 1000.0) V/V, A/V oder Scale USEr (1000.0) V/V 000 (keine Einheit)/V Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 150: Zurücksetzen Der Einrichtungsoptionen Des Multimeters

    Sie die Taste gedrückt, bis das Multimeter erneut Setup startet und in den Normalbetrieb zurückkehrt. Zurücksetzen der Einrichtungsoptionen des Multimeters Die Einrichtungsoptionen können im Einrichtungsmenü auf ihre Standardwerte zurückgesetzt werden. Parameter Bereich Standardeinstellung rESEt dEFAU dEFAU Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 151: Ändern Der Temperatureinheit

    °C und °F zu wechseln. – Nur Fahrenheit: Temperatur wird in °F gemessen. – Fahrenheit/Celsius: Drücken Sie während Temperaturmessungen auf , um zwischen °C und °F zu wechseln. Parameter Bereich Standardeinstellung t-Unit °C, °C-°F, °F oder °F-°C °C Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 152 Menüelemente zu navigieren oder drücken Sie auf und halten Sie die Setup Taste gedrückt, bis das Multimeter neu startet und in den Normalbetrieb zurückkehrt. Stellen Sie die Anzeige für die Temperatureinheit immer entsprechend den VORSICHT offiziellen Anforderungen und den Gesetzen Ihres Landes ein. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 153: Eigenschaften Und Spezifikationen

    Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Eigenschaften und Spezifikationen Eigenschaften und Spezifikationen des Digitale Handmultimeter U1271A/U1272A finden Sie auf dem Datenblatt unter http://literature.cdn.keysight.com/litweb/pdf/5990-5083EN.pdf.
  • Seite 154 Eigenschaften und Spezifikationen DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 155: Anhang A: Umschalten Von Funktionen Mit Den Umschalttasten

    Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Anhang A: Umschalten von Funktionen mit den Umschalttasten Tabelle A-1 U1271A Standard- und Umschaltfunktionen Tabelle A-2 U1272A Standard- und Umschaltfunktionen In den folgenden Tabellen wird die jeweilige Funktion angegeben, die in der Primäranzeige angezeigt wird, wenn auf die Taste gedrückt wird und zwar...

  • Seite 156: U1271A Standard- Und Umschaltfunktionen

    Umschalten von Funktionen mit den Umschalttasten Tabelle A-1 U1271A Standard- und Umschaltfunktionen Drehreglerposition In der Primäranzeige angezeigte Funktion: U1271A Defaul t Wenn gedrückt wird AC-Spannungsmessung; DC-Spannungsmessung wird in der Sekundäranzeige angegeben (AC/DC Qik-V AC-Spannungsmessung (AC V) mit Tiefpassfilter AC-Spannungsmessung (AC V)

  • Seite 157: U1272A Standard- Und Umschaltfunktionen

    Wobei die positive DC-Stromstärkemessung (DC mA) Sonde am Anschluss % (0-20 oder 4-20) mA angeschlossen ist AC-Stromstärkemessung (AC A) AC+DC-Stromstärkemessung (AC+DC A) Wobei die positive DC-Stromstärkemessung (DC A) Sonde am Anschluss % (0-20 oder 4-20) A angeschlossen ist Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 158 , um von der in der Primäranzeige (AC V) angezeigten Funktion zur in der Sekundäranzeige (DC V) angezeigten Funktion Dual E xit zu wechseln. Drücken Sie erneut auf , um die Anzeige erneut zu wechseln. Dual E xit Keysight U1271A/U1272A Benutzerhandbuch...

  • Seite 159: Anhang B: Dual-Anzeigekombinationen Mit Der Dual-Taste

    Keysight U1271A/U1272A Digitale Handmultimeter Benutzerhandbuch Anhang B: Dual-Anzeigekombinationen mit der Dual-Taste Tabelle B-1 U1271A Dual-Anzeigenkombinationen Tabelle B-2 U1272A Dual-Anzeigenkombinationen In den folgenden Tabellen wird die jeweilige Funktion angegeben, die in der Sekundäranzeige angegeben wird, wenn auf die Taste gedrückt wird und zwar...
  • Seite 160 Temperaturmessung (°C oder °F) Umgebungstemperatur (°C) DC-Koppelfrequenzmessung (Hz) DC-Stromstärkemessung (DC mA) AC-Stromstärkemessung (AC mA) wobei der positive Messgeber AC-Koppelfrequenzmessung (Hz) AC-Stromstärkemessung (AC mA) amAnschluss DC-Stromstärkemessung (DC mA) angeschlossen ist % (0-20 oder 4-20) DC mA DC-Stromstärkemessung (DC mA) Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 161 Dual-Anzeigekombinationen mit der Dual-Taste Tabelle B-1 U1271A Dual-Anzeigenkombinationen (Fortsetzung) Drehreglerposition Angezeigte Funktion (wenn auf gedrückt wird) in der: Dual E xit U1271A Primäranzeige Sekundäranzeige DC-Koppelfrequenzmessung (Hz) DC-Stromstärkemessung (DC A) AC-Stromstärkemessung (AC A) wobei der positive AC-Koppelfrequenzmessung (Hz) Messgeber AC-Stromstärkemessung (AC A) amAnschluss DC-Stromstärkemessung (DC A)
  • Seite 162 Sie auf drücken. Dual E xit AC-Spannungsmessung (AC mV) mit Tiefpassfilter AC-Koppelfrequenzmessung (Hz) (LPF) Die Anzeige für die AC-Spannungsdezibel (dBm) AC-Spannungsmessung (AC mV) mit Tiefpassfilter mit Tiefpassfilter (LPF) wird aktiviert, wenn Sie auf (LPF) drücken. Dual E xit Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 163 Sie auf drücken. Dual E xit AC-Koppelfrequenzmessung (Hz) AC+DC-Spannungsmessung (AC+DC mV) AC-Spannungsmessung (AC mV) DC-Spannungsmessung (DC mV) Die Anzeige für die AC+DC-Spannungsdezibel (dBm) AC+DC-Spannungsmessung (AC+DC V) wird aktiviert, wenn Sie auf drücken. Dual E xit Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 164 AC-Stromstärkemessung (AC mA) AC-Koppelfrequenzmessung (Hz) AC-Stromstärkemessung (AC mA) wobei der positive DC-Stromstärkemessung (DC mA) Messgeber AC-Koppelfrequenzmessung (Hz) amAnschluss AC+DC-Stromstärkemessung (AC+DC mA) AC-Stromstärkemessung (AC mA) angeschlossen ist DC-Stromstärkemessung (DC mA) % (0-20 oder 4-20) DC mA DC-Stromstärkemessung (DC mA) Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 165 [1] In diesem Messmodus wird das Symbol ungeachtet der Spannung nicht auf dem Bildschirm angezeigt. [2] Für diese Funktion ist die alternative Dual-Anzeigenkombination nicht verfügbar. [3] Wenn Sie auf Dual drücken, ist die Temperaturmessung ohne Umgebungskompensation ( ) aktiviert. E xit Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 166 Dual-Anzeigekombinationen mit der Dual-Taste DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight U1271A/U1272A Benutzerhandbuch...
  • Seite 167 Die in diesem Handbuch enthaltenen Informationen können jederzeit ohne Vorankündigung geändert werden. Die aktuelle Version ist stets die englische Version auf der Keysight Website. © Keysight Technologies 2010-2017 Neunte Ausgabe, 1. Juni 2017 Gedruckt in Malaysia *U1271-90011* U1271-90011 www.keysight.com Distributed by:...
