vor, wenn die Funktion, der Bereich oder die Integrationszeit geändert werden. (Es gibt keine Autozero-Ein-
stellung für 4-Draht-Widerstandsmessungen.)
Thermistoranforderungen
Der DMM wandelt den gemessenen Thermistor-Widerstand mit der Steinhart-Hart-Thermistorgleichung
in Temperatur um:
1⁄T = A + B (Ln(R)) + C (Ln(R))
Wobei:
A, B und C sind Konstanten, die vom Thermistorhersteller bereitgestellt werden und von drei
Temperaturtestpunkten abgeleitet werden.
R = Thermistorwiderstand in Ω.
T = Temperatur in Grad K.
Wichtig: Verwenden Sie ausschließlich einen Thermistor des Typs 44007 mit 5 kΩ. Die Konstanten dieses
Thermistortyps sind A = 1.285e-3, B = 2.362e-4, C = 9.285e-8. Ein falscher Thermistortyp kann zu Fehlern
führen, die für eine gemessene Temperatur von 100 °C höher sind als 20 °C.
Ein detailliertes Tutorial über Temperaturmessungen finden Sie im Keysight Anwendungshinweis 290 Prak-
tische Temperaturmessungen, der unter
Für den Tastkopftyp TCouple...
Der Tastkopftyp TCouple ermöglicht folgende Einstellungen:
Typ: Wählen Sie den Typ des Thermoelements. Unterstützt werden die Typen J (Standard), K, E, T, N oder
R
Referenz : Messungen mit Thermoelement erfordern eine Vergleichsstellentemperatur. Sie können eine
bekannte feste Vergleichsstellentemperatur eingeben (diese wird in der Regel für externe Vergleichsstellen
verwendet) oder die innen gemessene Temperatur der vorderen Anschlüsse als Ver-
gleichsstellentemperatur verwenden. Interne oder externe feste Referenz.
Wichtig: Da die interne Referenztemperatur die Temperatur der vorderen Anschlüsse entspricht, hat die
Verwendung der hinteren Anschlüsse mit der Auswahl der internen Vergleichsstelle einen unbekannten
Fehler ohne Leistungsangabe zur Folge und wird nicht empfohlen.

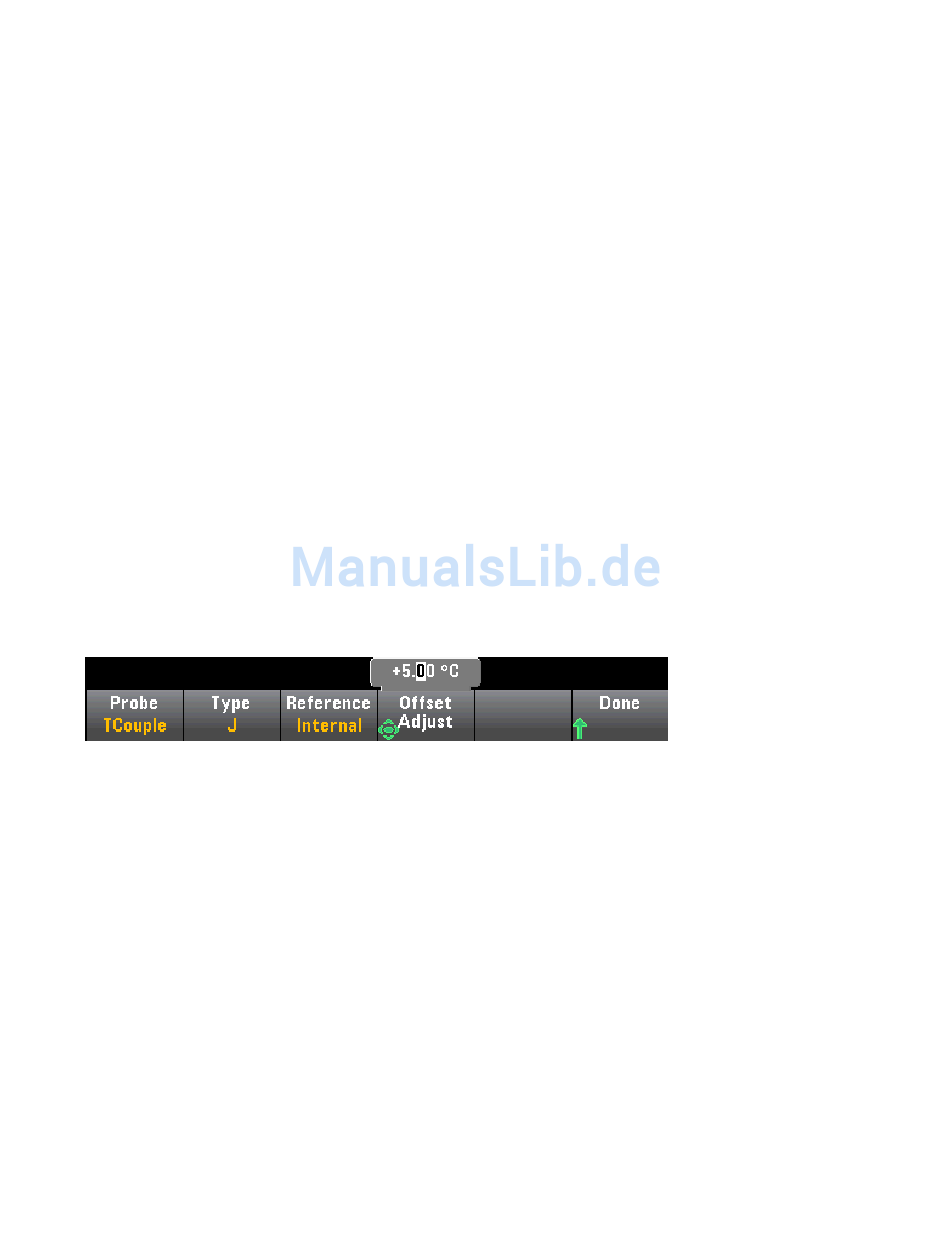

Offset-Kalibrierung: Ermöglicht Ihnen kleine Temperaturänderungen zum Ausgleich der Differenzen zwi-
schen interner DMM-Temperaturmessung der vorderen Anschlüsse und der tatsächlichen Temperatur der
Messanschlüsse. Bei Auswahl der internen Vergleichsstelle wird die Messung der Innentemperatur der vor-
deren Anschlüsse sowie der angegebene Offsetwert als Vergleichsstellentemperatur verwendet. Beträgt
die gemessene Innentemperatur beispielsweise +20,68 °C und der angegebene Offset +5 °C, verwendet die
