Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3 3
HINWEIS
INSTALLATION - GEFAHR VON GERÄTESCHÄDEN
Eine unsachgemäße Installation kann zu Geräteschäden
führen.
•
Prüfen Sie vor der Installation die Lüfterab-
deckung, die Welle, die Montagehalterung auf
Schäden und auf lose Befestigungen.
•
Prüfen Sie die Einzelheiten des Typenschilds.
•
Vergewissern Sie sich, dass die Montagefläche
eben ist, damit die Installation gleichmäßig
ausgerichtet werden kann. Vermeiden Sie eine
unzureichende Ausrichtung.
•
Stellen Sie sicher, dass alle Dichtungen und
Abdeckungen richtig eingebaut sind.
•
Sorgen Sie für eine ordnungsgemäße Riemen-
spannung.

3.1.1 Gelieferte Teile, FCP 106

Prüfen Sie, ob alle Teile vorhanden sind:
•
1 FCP 106 Frequenzumrichter
•
1 x Montagezubehör
•
Kurzanleitung
3.1.2 Zusätzlich erforderliche Teile, FCP 106
•
1 Adapterplatte (Wandadapterplatte oder
Motoradapterplatte)
•
1 Dichtung für den Einsatz zwischen Motoradap-
terplatte und Frequenzumrichter
•
1 Motorstecker
•
4 Schrauben zur Befestigung des Frequenzum-
richters an der Adapterplatte
•
4 Schrauben zur Befestigung der Motoradapter-
platte am Motor
•
Crimpklemmen:
-
-
•
2 Führungsstifte (optional)
10
Produkthandbuch
Die Bestellnummern für AMP-Standard-
Federkontakte finden Sie unter
Kapitel 4.6.1 Schließen Sie den FCP 106
am Motor an
3 Stk. für die Motorklemmen, UVW
2 für den Thermistor (optional)
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.

3.1.3 Gelieferte Teile, FCM 106

Prüfen Sie, ob alle Teile vorhanden sind:
•
1 FCM 106 Frequenzumrichter mit Motor
•
1 x Montagezubehör
•
Kurzanleitung

3.1.4 Identifikation der Einheit

Die gelieferten Teile können je nach Produktkonfiguration
voneinander abweichen.
•
Vergewissern Sie sich, dass die gelieferten Teile
und die Informationen auf dem Typenschild mit
der Bestellbestätigung übereinstimmen.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Schäden, die
möglicherweise durch unsachgemäßen Umgang
während des Transports verursacht wurden.
Verständigen Sie bei vorliegenden Schäden
umgehend den Spediteur. Bewahren Sie die
beschädigten Teile zur Klärung auf.

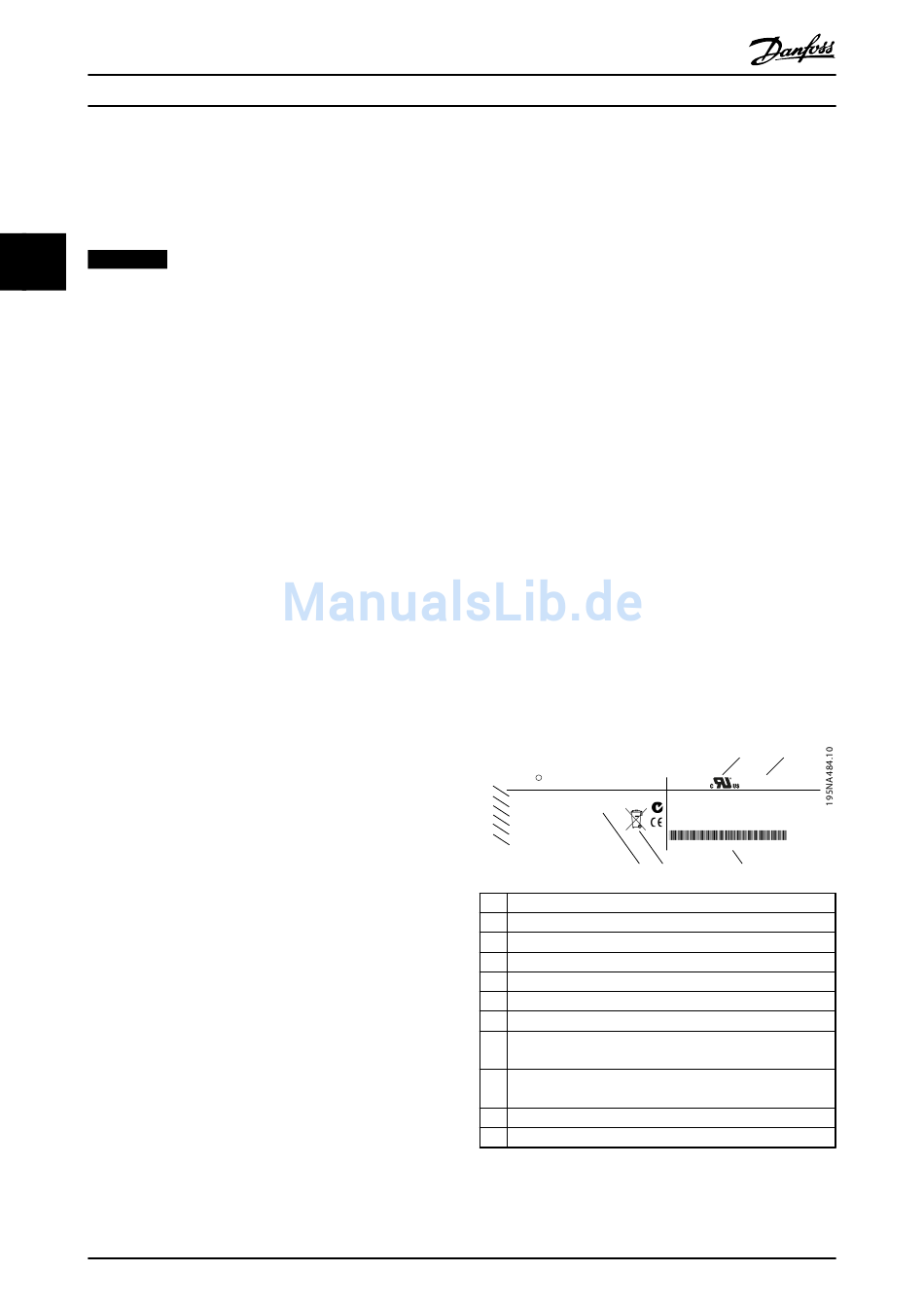

3.1.5 Typenschilder

VLT
R Drive Motor
1
www.danfoss.com
11
T/C: FCP106P4K0T4C66H1FSXXAXX
10
P/N: 134G2844 S/N: 010400G253
9
4.0kW(400V) / 5.0HP(460V)
8
IN: 3x380-480V 50/60Hz , 8.3/6.8A
7
OUT: 3x0-Vin 0-400Hz , 9.0/8.2A
o
Enclosure: IP66 , Tamb. 40 C / 104 F o
6
1 Typencode
2 Zertifizierungen
3 Schutzart
4 Strichcode des Herstellers
5 Zertifizierungen
6 Seriennummer
7 Gehäusetyp und IP-Schutzart, max. Umgebungstemperatur
Ausgangsspannung, Frequenz und Strom
8
(bei niedrigen/hohen Spannungen)
Eingangsspannung, Frequenz und Strom
9
(bei niedrigen/hohen Spannungen)
10 Nennleistung
11 Bestellnummer
Abbildung 3.1 FCP 106 Typenschild (Beispiel)
2 3
Enclosure rating: Type 4X
E134261 Ind. Contr. Eq.
MADE IN
DENMARK
* 1 3 1 U 3 9 3 0 0 1 0 1 0 2 G 2 9 0 *
5 4
