Elektrische Installation
Steuerklemmen
BUS TER.
OFF ON
61 68 69
4 4
0/4-20mA A OUT / DIG OUT

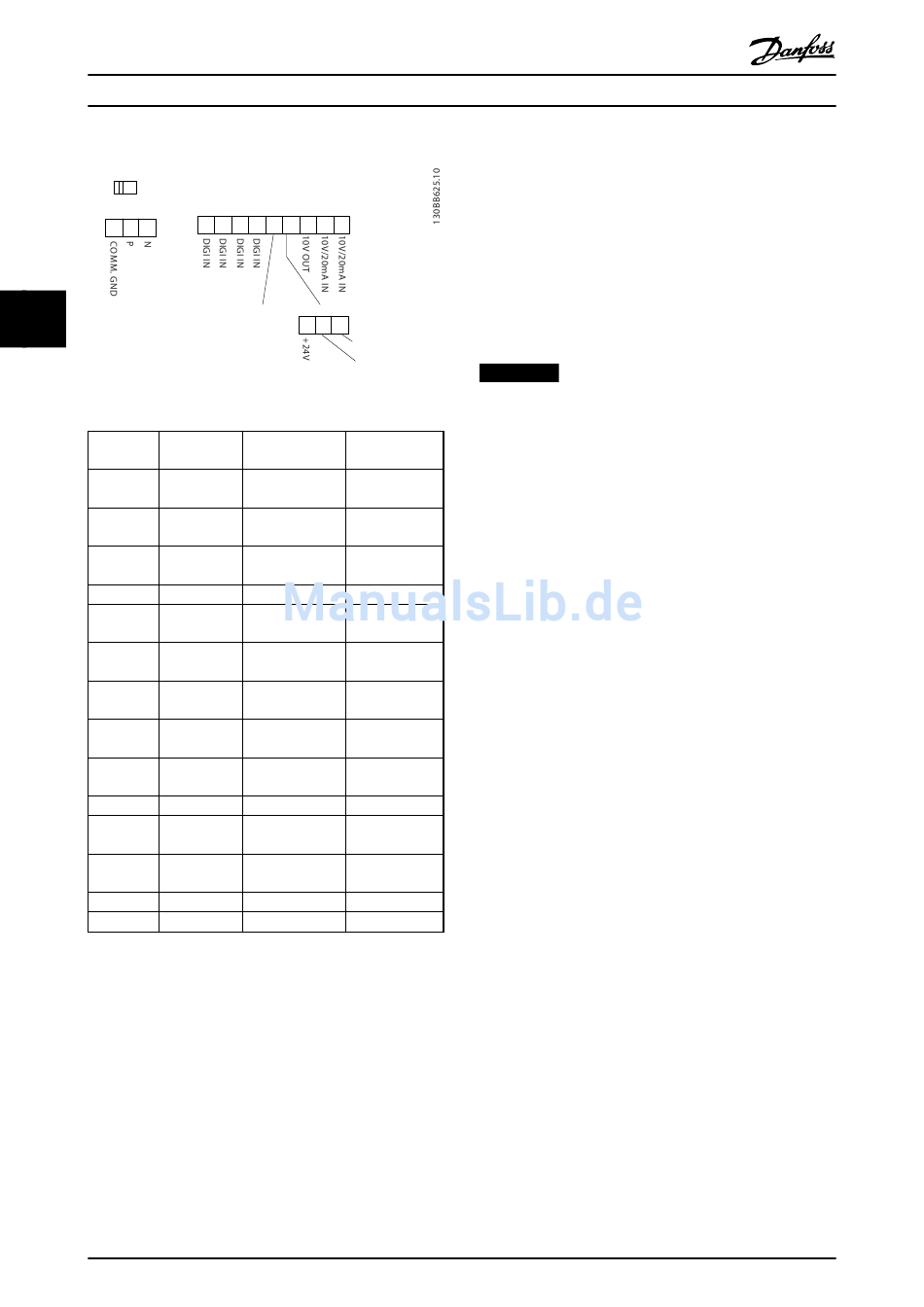

Abbildung 4.10 Steuerklemmen
Klemme Nr. Funktion
12 +24 V-
Ausgang
18 Digital-
eingang
19 Digital-
eingang
20 Masse
27 Digital-
eingang
29 Digital-
eingang
50 +10 V-
Ausgang
53 Analog-
eingang
54 Analog-
eingang
55 Masse
42 12 Bit
45 12 Bit
1, 2, 3 Relais 1
4, 5, 6 Relais 2
Tabelle 4.3 Steuerklemmenfunktionen
* Kennzeichnet die Werkseinstellung
Hinweis: PNP/NPN ist Masse für Klemmen 18, 19 und 27
24
Produkthandbuch
18 19 27 29 42 45 50 53 54
0/4-20mA A OUT / DIG OUT
12 20 55
GND
GND
Konfiguration Werksein-
stellung
*PNP/NPN Start
*PNP/NPN Ohne Funktion
*PNP/NPN Motorfreilauf
(inv.)
*PNP/NPN Festdrz. JOG
*0-10 V/0-20 mA/ Ref1
4-20 mA
*0-10 V/0-20 mA/ Ref2
4-20 mA
*0-20 mA/4-20 Analog
mA/DO
*0-20 mA/4-20 Analog
mA/DO
1,2 NO 1,3 NC [9] Alarm
4,5 NO 4,6 NC [5] Motor ein
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.

4.8.2 Zwischenkreiskopplung

Zwischenkreiskopplung ist nicht zulässig.

4.8.3 Bremse

Der Frequenzumrichter weist keine interne Bremse auf. Sie
können zwischen den UDC+ and UDC- Klemmen eine
externe Bremse anschließen. Begrenzen Sie die Spannung
zwischen diesen Klemmen auf ein Maximum von 768 V.
HINWEIS
Die Spannung über diesen Grenzwert hinaus zu erhöhen,
kann die Lebenszeit verkürzen und den Frequenzum-
richter dauerhaft beschädigen.
