Zyklen
10.4 Bohrzyklen
An Drehmaschinen mit angetriebenen Werkzeugen kann auch außermittig auf der Stirnseite
oder auf der Mantelfläche gebohrt werden, wenn es der Aufbau der Maschine ermöglicht.
Beim außermittigen Bohren auf der Stirnseite ist folgendes zu beachten:
● Arbeitsebene ist G17 - damit ist Z die Werkzeugachse.
● Die Spindel des angetriebenen Werkzeugs muss zur Masterspindel erklärt werden
(Befehl SETMS).
● Die Bohrposition kann entweder mit X und C-Achse oder bei aktivem TRANSMIT mit X
und Y programmiert werden.

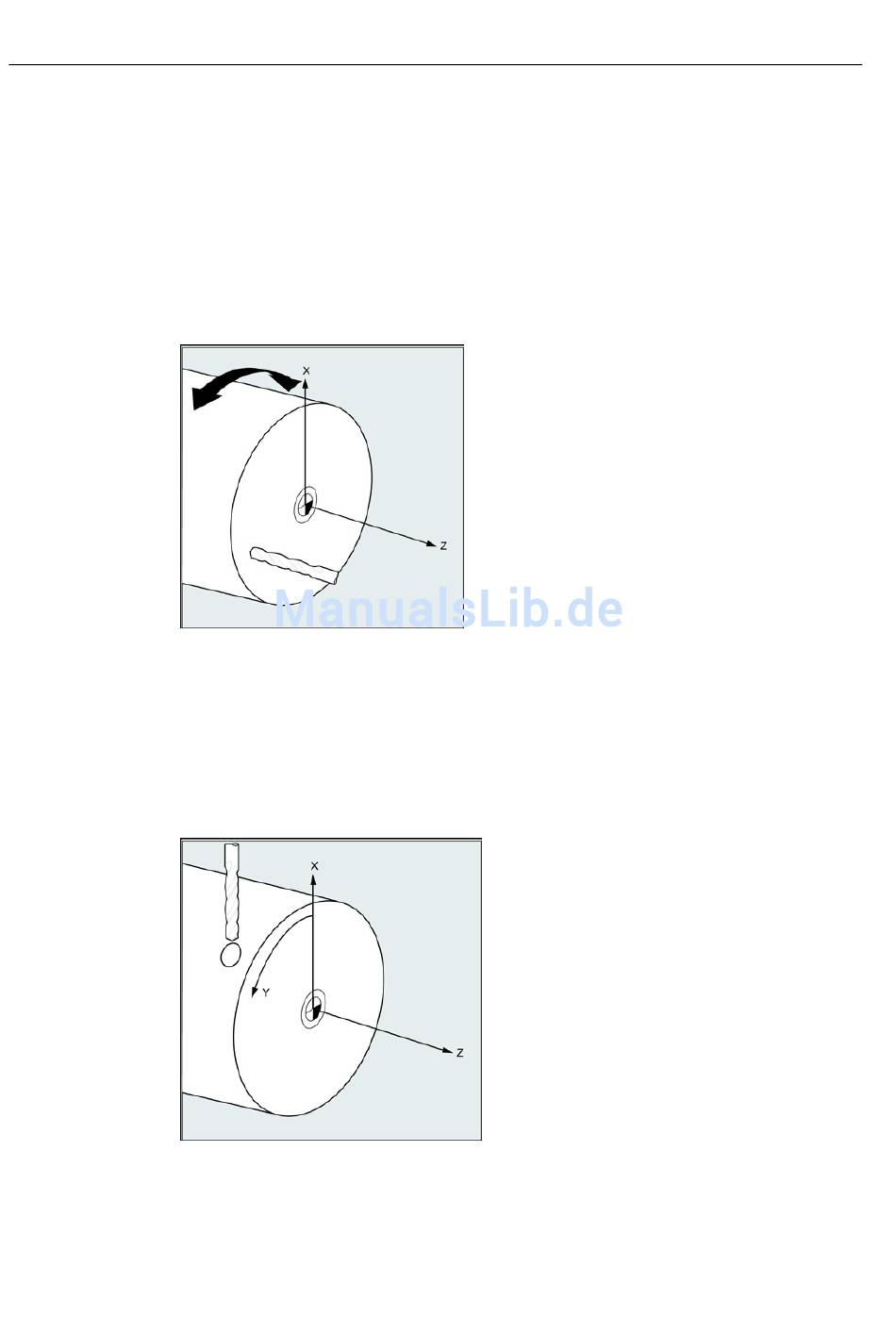

Bild 10-4
Beim Bohren auf der Mantelfläche ist folgendes zu beachten:
● Arbeitsebene ist G19 - damit ist X die Werkzeugachse.
● Die Spindel des angetriebenen Werkzeugs muss zur Masterspindel erklärt werden
(Befehl SETMS).
● Die Bohrposition kann entweder mit Z und C-Achse oder bei aktivem TRACYL mit X und
Z programmiert werden.
Bild 10-5
334
Bohren auf Stirnfläche mit angetriebenem Werkzeug
Bohren auf Mantelfläche mit angetriebenem Werkzeug
