13.6
Laserlot überprüfen
Schritt-für-Schritt
13.7
Wartung des Stativs
Schritt-für-Schritt
Justierung

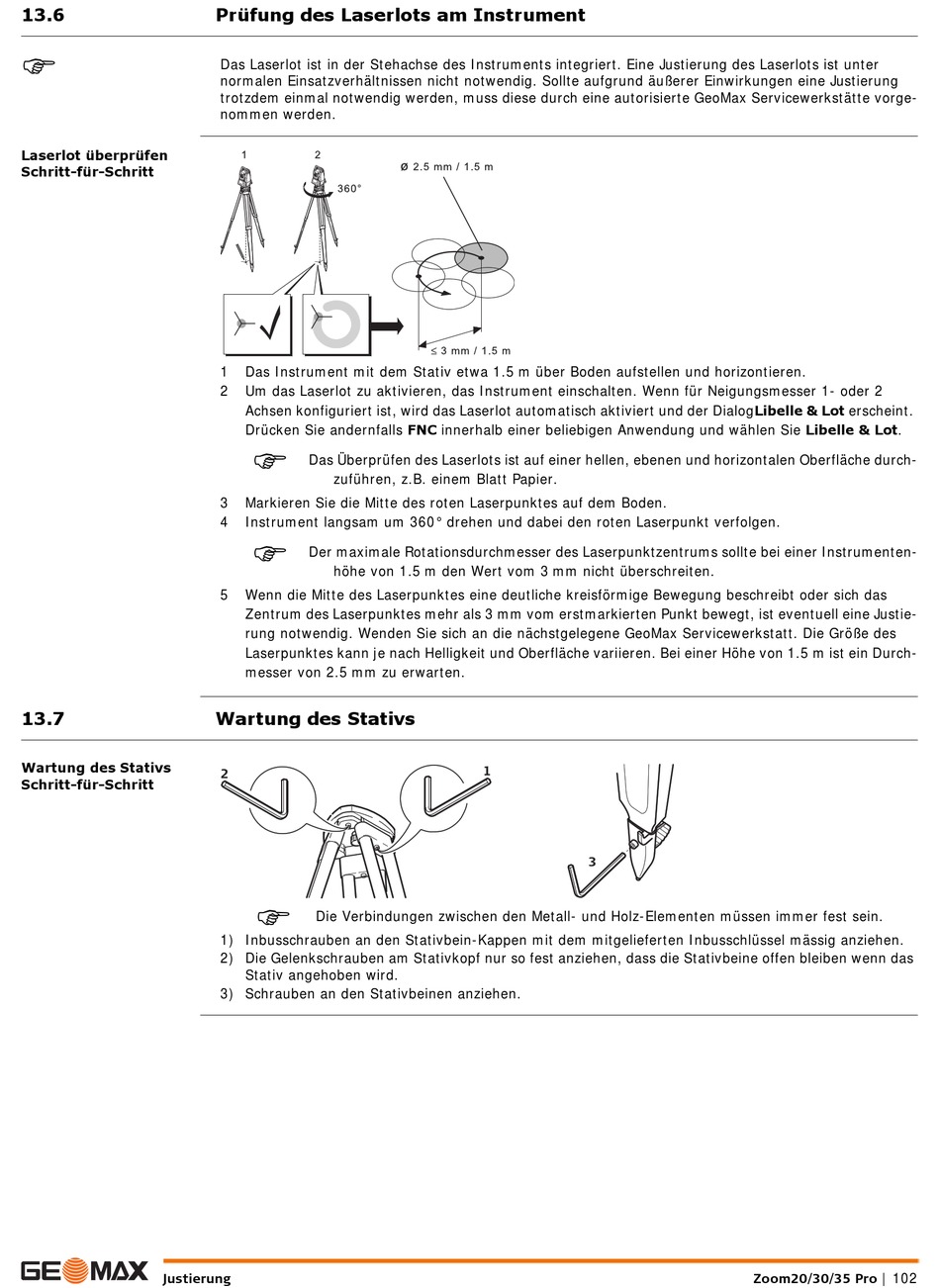

Prüfung des Laserlots am Instrument
Das Laserlot ist in der Stehachse des Instruments integriert. Eine Justierung des Laserlots ist unter
normalen Einsatzverhältnissen nicht notwendig. Sollte aufgrund äußerer Einwirkungen eine Justierung
trotzdem einmal notwendig werden, muss diese durch eine autorisierte GeoMax Servicewerkstätte vorge-
nommen werden.
1
Das Instrument mit dem Stativ etwa 1.5 m über Boden aufstellen und horizontieren.
2
Um das Laserlot zu aktivieren, das Instrument einschalten. Wenn für Neigungsmesser 1- oder 2
Achsen konfiguriert ist, wird das Laserlot automatisch aktiviert und der DialogLibelle & Lot erscheint.
Drücken Sie andernfalls FNC innerhalb einer beliebigen Anwendung und wählen Sie Libelle & Lot.
Das Überprüfen des Laserlots ist auf einer hellen, ebenen und horizontalen Oberfläche durch-
zuführen, z.B. einem Blatt Papier.
3
Markieren Sie die Mitte des roten Laserpunktes auf dem Boden.
4
Instrument langsam um 360° drehen und dabei den roten Laserpunkt verfolgen.
Der maximale Rotationsdurchmesser des Laserpunktzentrums sollte bei einer Instrumenten-
höhe von 1.5 m den Wert vom 3 mm nicht überschreiten.
5
Wenn die Mitte des Laserpunktes eine deutliche kreisförmige Bewegung beschreibt oder sich das
Zentrum des Laserpunktes mehr als 3 mm vom erstmarkierten Punkt bewegt, ist eventuell eine Justie-
rung notwendig. Wenden Sie sich an die nächstgelegene GeoMax Servicewerkstatt. Die Größe des
Laserpunktes kann je nach Helligkeit und Oberfläche variieren. Bei einer Höhe von 1.5 m ist ein Durch-
messer von 2.5 mm zu erwarten.
Wartung des Stativs
2
Die Verbindungen zwischen den Metall- und Holz-Elementen müssen immer fest sein.
1) Inbusschrauben an den Stativbein-Kappen mit dem mitgelieferten Inbusschlüssel mässig anziehen.
2) Die Gelenkschrauben am Stativkopf nur so fest anziehen, dass die Stativbeine offen bleiben wenn das
Stativ angehoben wird.
3) Schrauben an den Stativbeinen anziehen.
1
3
Zoom20/30/35 Pro | 102
