11.9.7
Beschreibung
Zugriff
Segmentierungdefini-
tion
Programme
Liniensegment
Das Applikationsprogramm "Liniensegment" dient zum Berechnen und Anzeigen der Absteckelemente für
die Punkte entlang der Linie; orthogonal (dL, dO, dH) und polar (dHz, d.Hdist, dH). "Liniensegment" ist
begrenzt auf die Bezugslinie zwischen dem Start und dem Endpunkt der Linie.

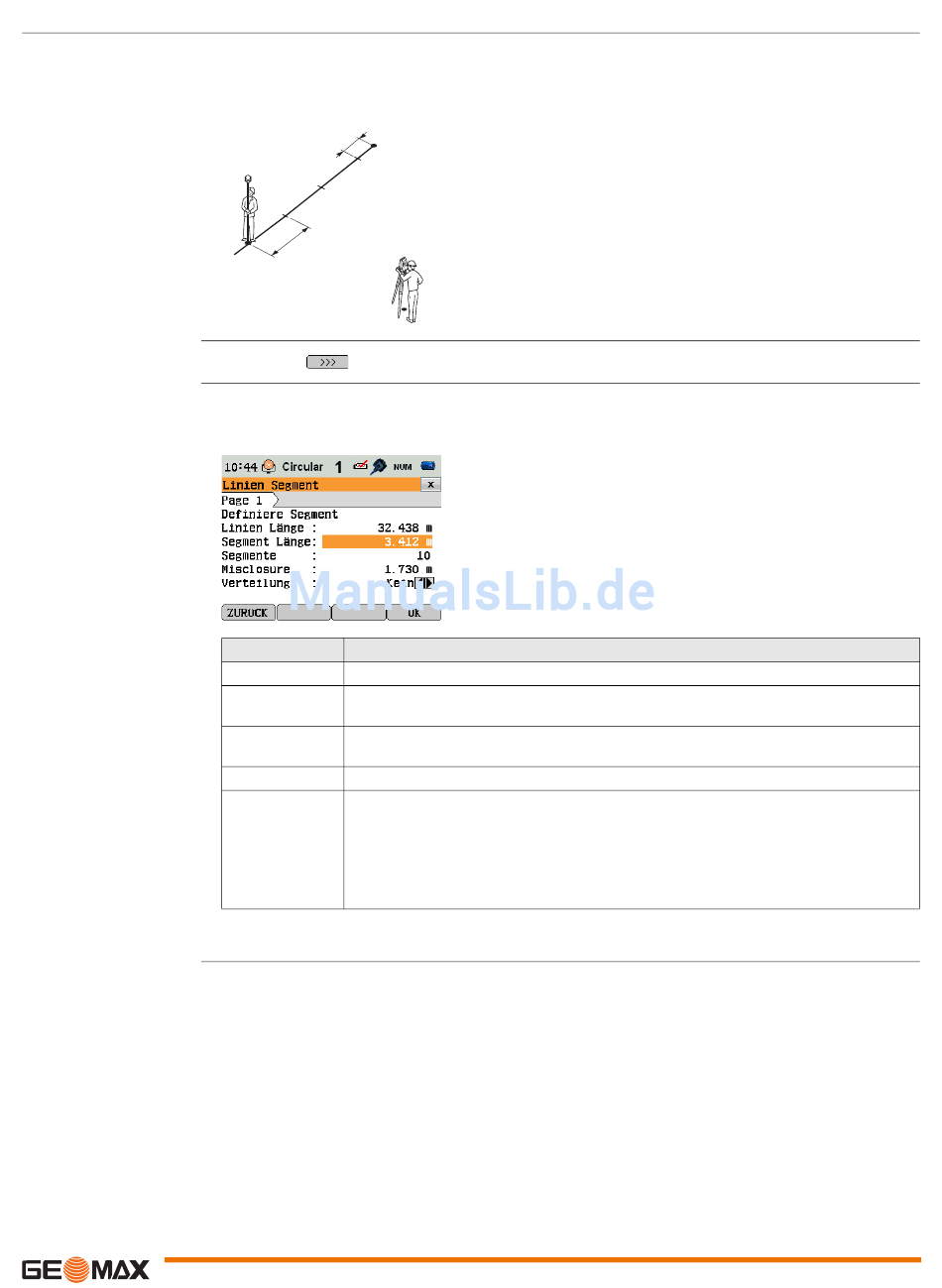

Beispiel für Liniensegement-Absteckung
d2
P2
a
P1
d1
P0
TSOX_040
Drücken Sie
auf dem Bildschirm BEZUGSLINIE auf Segment.
Geben Sie die Länge oder die Anzahl der Segmente eingeben und definieren Sie, wie das Restsegment der
Linie behandelt werden soll. Das Restsegment kann an Start oder Ende, an Start und Ende oder gleich-
mäßig entlang der Linie verteilt werden.
Feld
Beschreibung
Linienlänge
Berechnete Gesamtlänge der definierten Bezugslinie
Segmentlänge
Länge jedes Segments Wird automatisch angepasst, wenn die Anzahl Segmente einge-
geben wird.
Segmente
Anzahl der Segmente Wird automatisch angepasst, wenn die Segmentlänge einge-
geben wird.
Abschlussf.
Länge des Reststücks der Linie nach Eingabe der Segmentlänge
Verteilung
Methode der Reststück-Verteilung
Keine
Gleich
Anfang
StartEnd
Nächster Schritt
Drücken Sie OK, um zum Bildschirm LINIEN_SEGMENT ABSTECKEN zu wechseln.
P0
Instrumentenstandpunkt
P1
Erster Bezugspunkt
P2
Zweiter Bezugspunkt
a
Bezugslinie
d1
Segmentlänge
d2
Abschlussf.
Das gesamte Reststück wird nach dem letzten Segment platziert.
Das Reststück wird gleichmäßig über alle Segmente verteilt.
Das gesamte Reststück wird vor dem ersten Segment platziert.
Das Reststück wird gleichmäßig an Anfang und Ende der Linie platziert.
Zoom20/30/35 Pro | 74
