11.9.3
Beschreibung
Zugriff
Schnurgerüst
Programme

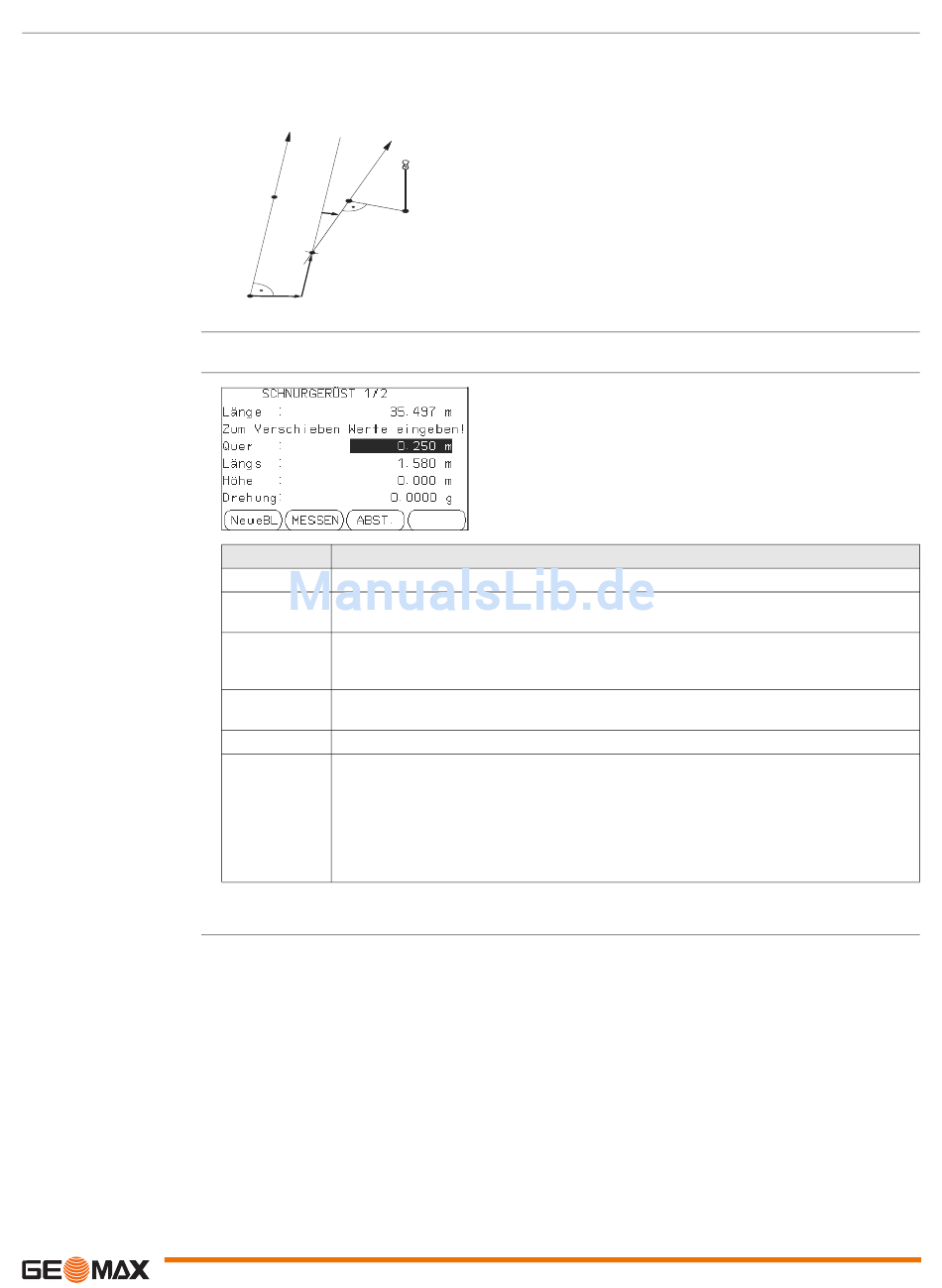

Definition der Bezugslinie
Die Bezugslinie kann in Längs- oder Quer-Richtung und in der Höhe verschoben werden und um den ersten
Basispunkt rotiert werden. Die neue, verschobene Linie wird als Bezugslinie bezeichnet. Alle gemessenen
Werte beziehen sich auf die Bezugslinie.
Schnurgerüst
BL
RL
BP2
R+
RP
L+
BP1
Off+
Nach Definition der Basislinie, erscheint der Dialog SCHNURGERÜST.
Feld
Beschreibung
Länge
Die Länge der Basislinie.
Quer
Parallelverschiebung der Bezugsebene relativ zur Basislinie (P1-P2).
Positive Werte sind rechts der Basislinie.
Längs
Längsverschiebung des Anfangspunkts, Bezugspunkt (P3), der Bezugslinie in Richtung
Basispunkt 2.
Positive Werte sind in Richtung Basispunkt 2.
Höhe
Höhenverschiebung der Basislinie um die gewählte Bezugshöhe.
Positive Werte sind höher als die gewählte Bezugshöhe.
Drehung
Drehung der Bezugslinie im Uhrzeigersinn um den Referenzpunkt.
Ref.Höh
Punkt 1
Punkt 2
Interpoliert
Keine Höhe
Nächster Schritt
MESSEN oder ABST. wählen, um zu den Unterprogrammen zu gelangen.
BP
Basispunkt
BL
Basislinie
RP
Referenzpunkt
RL
Schnurgerüst
Off
Querverschiebung
L
Längsverschiebung
R
Drehung/Rotation der Linie
NEU
Um eine neue Basislinie zu definieren.
MESSEN
Zur Messung von Längs- & Querwerten.
ABST.
Um Punkte rechtwinklig zur Bezugslinie abzu-
stecken.
Höhenunterschiede werden relativ zur Höhe des ersten Bezugspunkts
berechnet.
Höhenunterschiede werden relativ zur Höhe des zweiten Bezugs-
punkts berechnet.
Höhenunterschiede werden entlang der Bezugslinie interpoliert.
Höheunterschiede werden nicht berechnet oder angezeigt.
Zoom20/30/35 Pro | 69
