11.13.6
Beschreibung
Zugriff
Bösch-Absteckung defi-
nieren
Böschungsarten
Böschungsneigung
Programme

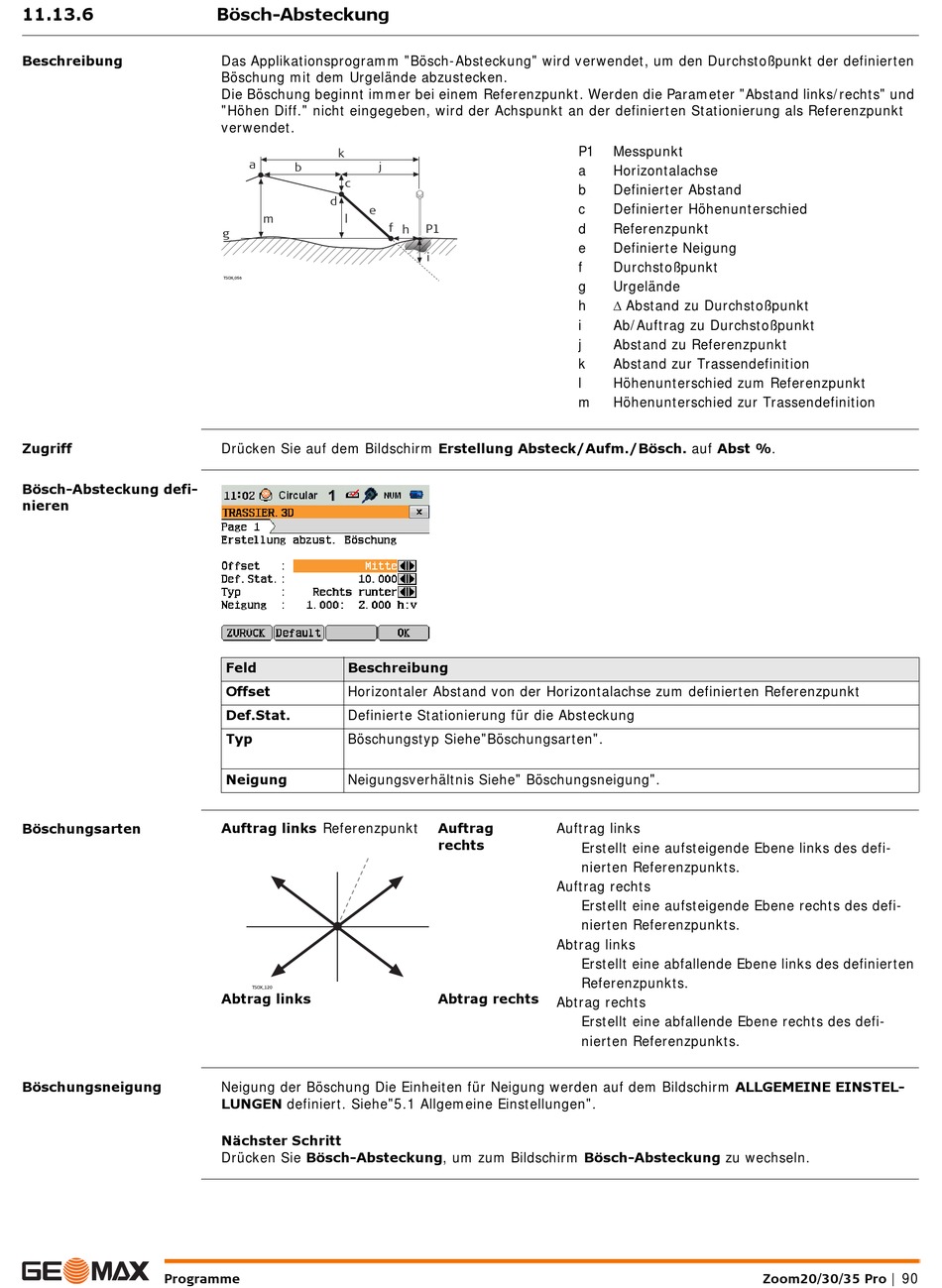

Bösch-Absteckung
Das Applikationsprogramm "Bösch-Absteckung" wird verwendet, um den Durchstoßpunkt der definierten
Böschung mit dem Urgelände abzustecken.
Die Böschung beginnt immer bei einem Referenzpunkt. Werden die Parameter "Abstand links/rechts" und
"Höhen Diff." nicht eingegeben, wird der Achspunkt an der definierten Stationierung als Referenzpunkt
verwendet.
k
a
j
b
c
d
e
m
l
f
g
TSOX_056
Drücken Sie auf dem Bildschirm Erstellung Absteck/Aufm./Bösch. auf Abst %.
Feld
Beschreibung
Offset
Horizontaler Abstand von der Horizontalachse zum definierten Referenzpunkt
Def.Stat.
Definierte Stationierung für die Absteckung
Typ
Böschungstyp Siehe"Böschungsarten".
Neigung
Neigungsverhältnis Siehe" Böschungsneigung".
Auftrag links Referenzpunkt
TSOX_120
Abtrag links
Neigung der Böschung Die Einheiten für Neigung werden auf dem Bildschirm ALLGEMEINE EINSTEL-
LUNGEN definiert. Siehe"5.1 Allgemeine Einstellungen".
Nächster Schritt
Drücken Sie Bösch-Absteckung, um zum Bildschirm Bösch-Absteckung zu wechseln.
P1
a
b
c
d
h
P1
e
i
f
g
h
i
j
k
l
m
Auftrag
Auftrag links
rechts
Auftrag rechts
Abtrag links
Abtrag rechts
Abtrag rechts
Messpunkt
Horizontalachse
Definierter Abstand
Definierter Höhenunterschied
Referenzpunkt
Definierte Neigung
Durchstoßpunkt
Urgelände
Abstand zu Durchstoßpunkt
Ab/Auftrag zu Durchstoßpunkt
Abstand zu Referenzpunkt
Abstand zur Trassendefinition
Höhenunterschied zum Referenzpunkt
Höhenunterschied zur Trassendefinition
Erstellt eine aufsteigende Ebene links des defi-
nierten Referenzpunkts.
Erstellt eine aufsteigende Ebene rechts des defi-
nierten Referenzpunkts.
Erstellt eine abfallende Ebene links des definierten
Referenzpunkts.
Erstellt eine abfallende Ebene rechts des defi-
nierten Referenzpunkts.
