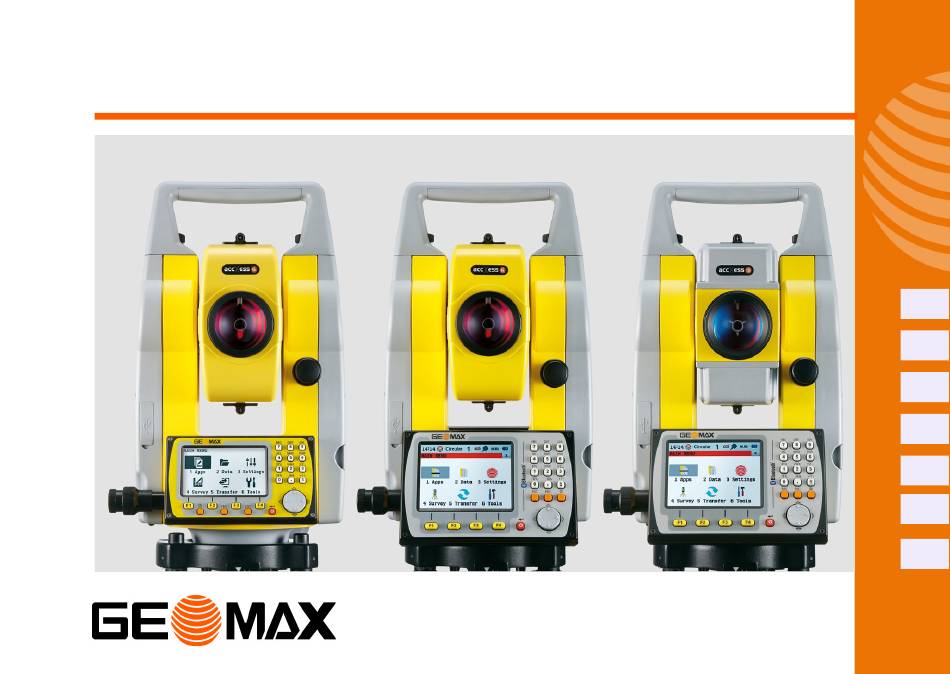

GeoMax Zoom 20/30/35 Pro Series
Quick Guide
Version 2.0
en
de
es
fr
it
pt
ru

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GeoMax Zoom Pro Series

Inhaltszusammenfassung für GeoMax Zoom Pro Series

  • Seite 1 GeoMax Zoom 20/30/35 Pro Series Quick Guide Version 2.0...
  • Seite 2 GeoMax Zoom20/30/35 Pro Series Quick Guide Version 2.0...
  • Seite 3 Zoom20/30/35 Pro | 2 Important Information about your Instrument 1 Important Information about your Instru- ment Read and follow the User Manual on the accompanying DVD before using the product.  Keep for future reference! Intended use • Measuring horizontal and vertical angles. •...
  • Seite 4 optional laser product • The classification for the EDM, red laser pointer and laser plummet is in accordance with IEC 60825-1 (2014-05). • The classification for the EGL is in accordance with IEC 62471 (2006-07). From a safety perspective, class 3R laser products should be treated as poten- CAUTION tially hazardous.
  • Seite 5 Zoom20/30/35 Pro | 4 Important Information about your Instrument Locations of laser apertures a) Laser beam (EDM) b) Laser beam (Laser plummet) c) Exit for laser beam (Laser plummet) 003691_001 The product must not be disposed with household waste.
  • Seite 6 Conformity to Hereby, GeoMax AG, declares that the instrument is in compliance with the essential requirements and other relevant provisions of national regula- tions applicable European Directives. The declaration of conformity is available from GeoMax AG. Conformity to • FCC Part 15 (applicable in US).
  • Seite 7 GeoMax has developed Guidelines on “How to carry GeoMax prod- ucts” and “How to ship GeoMax products” with Lithium batteries. Before any transportation of a GeoMax product, we ask you to consult these guidelines on our web page (www.geomax-positioning.com/dgr) to ensure that you are in accordance with the IATA Dangerous Goods Regulations and that the GeoMax products can be transported correctly.

  • Seite 8: Instrument Components

    2 Instrument Components Instrument components part 1 of 2 a) Detachable carrying handle b) Optical sight c) Objective with integrated Elec- tronic Distance Measurement (EDM). Exit for EDM laser beam d) Vertical drive e) Interface RS232/USB USB host port g) Horizontal drive h) Second keyboard* Optional e f g...
  • Seite 9 Zoom20/30/35 Pro | 8 Instrument Components Instrument components part 2 of 2 Focusing telescope image Eyepiece; focusing graticule k) Battery cover Foot screw m) Circular level n) Display o) Keyboard Zoom_003...
  • Seite 10  Keyboard The keyboard layout may differ depending on the instrument model. a) Alphanumeric keypad b) Navigation key c) ENTER key d) Function keys F1 to F4 e) ESC key FNC key g) PAGE key Zoom_009 Zoom20/30/35 Pro | 9 Instrument Components...

  • Seite 11: Technical Data

    Zoom20/30/35 Pro | 10 Technical Data 3 Technical Data Environmental Temperature specifications Operating temperature [°C] Storage temperature [°C] -20 to +50 -40 to +70 Protection against water, dust and sand IP54 (IEC 60529) Humidity Max 95 % non condensing. The effects of condensation are to be effectively counteracted by periodically drying out the instrument.

  • Seite 12: Operation

    5 Operation  The battery must be charged before using it for the first time. Turning on and off the instru- ment 003690_001 Zoom20/30/35 Pro | 11 Operation...
  • Seite 13 GeoMax Zoom20/30/35 Pro Serie Quick Guide Version 2.0...
  • Seite 14 Zoom20/30/35 Pro | 2 Wichtige Informationen über Ihr Instrument 1 Wichtige Informationen über Ihr Instru- ment Lesen und befolgen Sie die Gebrauchsanweisung auf der beigefügten DVD, bevor Sie das Produkt verwenden.  Bewahren Sie den Quick Guide sorgfältig auf! Bestimmungsge- •...
  • Seite 15 Laserprodukte Die Instrumente enthalten die folgenden Laserprodukte: Laserprodukt Laserklasse EDM (Elektronische Distanzmessung) Modul • Messungen mit Reflektoren Klasse 1 • Messungen ohne Reflektoren Klasse 3R Roter Laserpointer Klasse 3R Keine Einschrän- EGL (Elektronische Zieleinweishilfe) kungen Laserlot Klasse 2 optionales Laserprodukt •...
  • Seite 16 Zoom20/30/35 Pro | 4 Wichtige Informationen über Ihr Instrument Aus Sicherheitsgründen ist der direkte Blick in den Strahl eines Klasse 3R VORSICHT Lasers immer als gefährlich einzustufen. Gegenmaßnahmen: 1) Nicht in den Strahl blicken. 2) Richten Sie den Strahl nicht auf andere Personen. Aus sicherheitstechnischer Sicht können Klasse 2 Laserprodukte grundsätzlich VORSICHT die Augen gefährden.
  • Seite 17 Austrittsorte der Laserstrahlen a) Laserstrahl (EDM) b) Laserstrahl (Laserlot) c) Ausgang für den Laserstrahl (Laserlot) 003691_001 Das Produkt darf nicht im Hausmüll entsorgt werden. Zoom20/30/35 Pro | 5 Wichtige Informationen über Ihr Instrument...
  • Seite 18 GeoMax AG verfügar. • FCC Teil 15 (gültig in USA). Konformität zu • Hiermit erklärt GeoMax AG, dass das Instrument Zoom30 Pro/Zoom35 Pro nationalen grundlegende Vorschriften und andere wichtige Bestimmungen der Richt- Vorschriften linie 1999/5/EC und anderer Europäischer Richtlinien bestimmungsgemäß...
  • Seite 19 Gefahrgutvor- Die Produkte von GeoMax werden durch Lithiumakkus mit Energie versorgt. schriften Lithiumakkus können unter bestimmten Voraussetzungen gefährlich werden und ein Sicherheitsrisiko darstellen. Unter bestimmten Voraussetzungen können Lithiumakkus überhitzen und sich entzünden.  Wenn Ihr GeoMax Produkt mit Lithiumakkus an Bord eines Verkehrs- flugzeugs transportiert oder als Luftfracht versendet wird, muss dies in Übereinstimmung mit den IATA Gefahrgutvorschriften geschehen.
  • Seite 20 Zoom20/30/35 Pro | 8 Instrumentenkomponenten 2 Instrumentenkomponenten Instrumentenbe- standteile Teil 1 von 2 a) Abnehmbarer Tragegriff b) Richtglas, zur groben Zieleinrich- tung c) Objektiv mit integriertem, elektro- optischem Distanzmesser (EDM). Austretender EDM Laserstrahl d) Vertikaltrieb e) Schnittstelle RS232/USB USB-Schnittstelle g) Seitentrieb h) Zweite Tastatur* Optional e f g...
  • Seite 21 Instrumentenbe- standteile Teil 2 von 2 Fokussiertrieb Okular k) Batterie-Deckel Fußschrauben m) Dosenlibelle n) Display o) Tastatur Zoom_003 Zoom20/30/35 Pro | 9 Instrumentenkomponenten...
  • Seite 22 Zoom20/30/35 Pro | 10 Instrumentenkomponenten  Tastatur Die Tastatur kann abhängig vom Modell des Instruments abweichen. a) Alphanumerischer Tastenblock b) Navigationstaste c) ENTER-Taste d) Funktionstasten F1 bis F4 e) ESC-Taste FNC-Taste g) BLÄTTERN-Taste Zoom_009...

  • Seite 23: Technische Daten

    3 Technische Daten Umweltspezifika- Temperatur tionen Betriebstemperatur [°C] Lagertemperatur [°C] -20 bis +50 -40 bis +70 Schutz gegen Wasser, Staub und Sand IP54 (IEC 60529) Feuchtigkeit Max. 95 % nicht kondensierend. Den Auswirkungen von Kondensation sollte durch periodisches Austrocknen des Instrumentes entgegengewirkt werden. Zoom20/30/35 Pro | 11 Technische Daten...

  • Seite 24: Wartung Und Transport

    Zoom20/30/35 Pro | 12 Wartung und Transport 4 Wartung und Transport Wartung und • Transportieren Sie das Produkt in seinem Originalbehälter oder tragen Sie Transport das Stativ mit aufgesetztem und angeschraubtem Produkt aufrecht zwischen den Stativbeinen über der Schulter, um das Produkt gegen Schläge und Vibrationen zu sichern.

  • Seite 25: Bedienung

    5 Bedienung  Die Batterie muss vor der Erstverwendung geladen werden. Ein- und Ausschalten des Instruments 003690_001 Zoom20/30/35 Pro | 13 Bedienung...
  • Seite 26 GeoMax Zoom20/30/35 Pro Series Guía Rápida Versión 2.0...
  • Seite 27 Zoom20/30/35 Pro | 2 Información importante de su instrumento 1 Información importante de su instrumento Por favor, antes de usar el producto lea y siga las instrucciones contenidas en el Manual de empleo que se encuentra en el DVD adjunto. ...
  • Seite 28 Productos láser Los instrumentos incluyen los siguientes productos láser: Producto láser Clase de láser Módulo EDM (Medición electrónica de distancias) • mediciones con prisma Clase 1 • mediciones sin prisma Clase 3R Puntero láser rojo Clase 3R Grupo exento Auxiliar de puntería (EGL) Plomada láser Clase 2 producto láser opcional...
  • Seite 29 Zoom20/30/35 Pro | 4 Información importante de su instrumento Por razones de seguridad, los productos láser de clase 3R deben considerarse ATENCIÓN como potencialmente peligrosos. Medidas preventivas: 1) Evitar observar directamente el rayo. 2) No dirigir el rayo a terceros. Los productos láser clase 2 se consideran peligrosos para la vista.
  • Seite 30 Ubicaciones de las aperturas de los láser a) Rayo láser (EDM) b) Rayo láser (plomada láser) c) Salida del rayo láser (plomada láser) 003691_001 No desechar el producto con la basura común. Zoom20/30/35 Pro | 5 Información importante de su instrumento...
  • Seite 31 GeoMax AG. • FCC Parte 15 (válido en EE. UU.) Conformidad con • GeoMax AG Zoom30 Pro Zoom35 Pro La declaración de conformidad se regulaciones puede consultar en GeoMax AG. nacionales Class 1 equipment according European Directive 1999/5/EC (R&TTE) can be placed on the market and be put into service...
  • Seite 32 En determinadas condiciones, las baterías de litio se pueden sobrecalentar e incendiarse.  Al transportar o enviar por avión su producto GeoMax con baterías de litio, debe hacerlo según el Reglamento sobre mercancías peli- grosas de la IATA.

  • Seite 33: Componentes Del Instrumento

    Zoom20/30/35 Pro | 8 Componentes del instrumento 2 Componentes del instrumento Componentes del instrumento parte 1 de 2 a) Detachable carrying handle b) Objetivo óptico c) Objetivo con distanciómetro elec- trónico (EDM) integrado. Orificio de salida del rayo EDM d) Tornillo para movimiento vertical e) Interface RS232/USB Puerto para conexión USB de host g) Tornillo para movimiento hori-...
  • Seite 34 Componentes del instrumento, parte 2 de 2 Anteojo para enfocar imagen Ocular; retícula para enfoque k) Tapa de la batería Tornillo nivelante m) Nivel esférico n) Pantalla o) Teclado Zoom_003 Zoom20/30/35 Pro | 9 Componentes del instrumento...
  • Seite 35 Zoom20/30/35 Pro | 10 Componentes del instrumento  Teclado The keyboard layout may differ depending on the instrument model. a) Teclado alfanumérico b) Tecla de navegación Zoom_009...

  • Seite 36: Datos Técnicos

    3 Datos técnicos Especificaciones Temperatura ambientales Rango de temperaturas de opera- Rango de temperaturas de alma- ción [°C] cenamiento [°C] -20 a +50 -40 a +70 Protección contra el agua, el polvo y la arena IP54 (IEC 60529) Humedad Máx. 95 % sin condensación. Los efectos de la condensación se pueden contrarrestar en forma efectiva secando periódicamente el instrumento.

  • Seite 37: Cuidados Y Transporte

    Zoom20/30/35 Pro | 12 Cuidados y transporte 4 Cuidados y transporte Cuidados y trans- • Lleve siempre el producto en su maletín original, o en el trípode al hombro porte con las patas abiertas, para proteger al producto contra golpes y vibra- ciones.
  • Seite 38 5 Funcionamiento  Cargue la batería antes de usarla por primera vez. Puesta en marcha y apagado del instrumento 003690_001 Zoom20/30/35 Pro | 13 Funcionamiento...
  • Seite 39 Série GeoMax Zoom20/30/35 Pro Guide abrégé Version 2.0...
  • Seite 40 Informations importantes sur l'instrument Zoom20/30/35 Pro 1 Informations importantes sur l'instrument Lisez et respectez le manuel de l'utilisateur enregistré sur le DVD d'accompa- gnement avant d'utiliser le produit.  A conserver pour une consultation ultérieure ! Utilisation • Mesure d'angles horizontaux et verticaux. prévue •...
  • Seite 41 Produits laser Les instruments contiennent les produits laser suivants : Produit laser Classe laser Module EDM (mesure électronique de distance) • Mesures avec réflecteurs Classe 1 • Mesures sans réflecteurs Classe 3R Pointeur laser rouge Classe 3R EGL (aide électronique à l'alignement)* Groupe d'exemption Plomb laser Classe 2...
  • Seite 42 Informations importantes sur l'instrument Zoom20/30/35 Pro ATTENTION Du point de vue de la sécurité, il convient de traiter les produits laser de classe 3R comme potentiellement dangereux. Mesures préventives : 1) Eviter une exposition oculaire directe au faisceau. 2) Ne pas pointer le faisceau sur d'autres personnes. ATTENTION Du point de vue de la sécurité, les produits laser de classe 2 ne sont pas tota- lement inoffensifs pour les yeux.
  • Seite 43 Emplacement des ouvertures laser a) Faisceau laser (EDM) b) Faisceau laser (plomb laser) c) Orifice de sortie du faisceau laser (plomb laser) 003691_001 Informations importantes sur l'instrument Zoom20/30/35 Pro...
  • Seite 44 • FCC partie 15 (applicable aux Etats-Unis) Conformité avec • GeoMax AG déclare par la présente que le produit Zoom30 Pro/Zoom35 Pro les prescriptions est conforme aux exigences fondamentales de la directive européenne nationales 1999/5/CE et d'autres directives européennes applicables. La déclaration de conformité...
  • Seite 45 Dans certaines conditions, les batteries au lithium peuvent surchauffer et s'enflammer.  Lors du transport ou de l'expédition du produit GeoMax avec des batte- ries au lithium à bord d'un avion civil, il faut également respecter les dispositions IATA sur les matières dangereuses.

  • Seite 46: Composants De L'instrument

    Composants de l'instrument Zoom20/30/35 Pro 2 Composants de l'instrument Composants de l'instrument, 1ère partie a) Poignée de transport amovible b) Viseur c) Objectif avec module de mesure de distance électronique (EDM). Sortie du faisceau laser EDM d) Commande verticale e) Interface RS232/USB Port hôte USB g) Commande horizontale h) Deuxième clavier*...
  • Seite 47 Composants de l'instrument, 2ème partie Mise au point de l'image de la lunette Oculaire ; réticule de mise au point k) Couvercle du compartiment de batterie Vis calante m) Nivelle sphérique n) Affichage o) Clavier Zoom_003 Composants de l'instrument Zoom20/30/35 Pro...
  • Seite 48 Composants de l'instrument Zoom20/30/35 Pro  Clavier L'apparence du clavier peut varier selon le modèle d'instrument. a) Clavier alphanumérique b) Touche de navigation c) Touche ENTER d) Touches de fonction F1 à F4 e) Touche ESC Touche FNC g) Touche PAGE. Zoom_009...

  • Seite 49: Caractéristiques Techniques

    3 Caractéristiques techniques Environnement Température Température d'utilisation [°C] Température de stockage [°C] De -20 à +50 De -40 à +70 Protection contre l'eau, la poussière et le sable IP54 (CEI 60529) Humidité 95 % au maximum, sans condensation Il convient de neutraliser les effets de la condensation par un séchage complet périodique de l'instrument.
  • Seite 50 Utilisation Zoom20/30/35 Pro 5 Utilisation  Veillez à charger la batterie avant la première utilisation. Mise sous et hors tension de l'instrument 003690_001...
  • Seite 51 Utilisation Zoom20/30/35 Pro...
  • Seite 52 Serie GeoMax Zoom20/30/35 Pro Guida rapida Versione 2.0...
  • Seite 53 Zoom20/30/35 Pro | 2 Importanti informazioni sullo strumento 1 Importanti informazioni sullo strumento Prima di utilizzare il prodotto leggere attentamente le istruzioni del manuale d'uso contenuto nel DVD in dotazione.  Si raccomanda di conservarle per consultarle quando necessario. Uso previsto •...
  • Seite 54 Prodotti Laser Lo strumento contiene i seguenti prodotti laser: Prodotto Laser Classe Laser Modulo EDM (misura elettronica della distanza) • misure con riflettori Classe 1 • misure senza riflettori Classe 3R Puntatore laser rosso Classe 3R Gruppo Esente EGL (Electronic Guide Light) Piombo laser Classe 2 prodotto laser opzionale...
  • Seite 55 Zoom20/30/35 Pro | 4 Importanti informazioni sullo strumento Dal punto di vista della sicurezza, i prodotti laser di classe 3R devono essere ATTEN- considerati potenzialmente pericolosi. ZIONE Precauzioni: 1) Evitare l'esposizione diretta degli occhi al raggio. 2) Non puntare il raggio su altre persone. Dal punto di vista della sicurezza, i prodotti laser di classe 2 non sono intrinse- ATTEN- camente sicuri per gli occhi.
  • Seite 56 Posizione delle aperture laser a) Raggio laser (EDM) b) Raggio laser (piombo laser) c) Uscita del raggio laser (piombo laser) 003691_001 Non gettare lo strumento nei rifiuti domestici. Zoom20/30/35 Pro | 5 Importanti informazioni sullo strumento...
  • Seite 57 Zoom20/30/35 Pro | 6 Importanti informazioni sullo strumento Con il presente, GeoMax AG, dichiara che lo strumento è conforme Conformità alle disposizioni ai requisiti fondamentali e ad altre disposizioni rilevanti delle diret- tive europee di pertinenza. La dichiarazione di Conformità è dispo- nazionali nibile presso la GeoMax AG.
  • Seite 58 In certe condizioni, le batterie al Litio possono surriscaldarsi e infiammarsi.  Quando trasporti o spedisci il tuo GeoMax prodotto con batterie al Litio a bordo di aerei commerciali, devi farlo in accordo alle IATA Dangerous Goods Regulations.

  • Seite 59: Componenti Dello Strumento

    Zoom20/30/35 Pro | 8 Componenti dello strumento 2 Componenti dello strumento Componenti dello strumento - parte 1 di 2 a) Maniglia di trasporto staccabile b) Mirino c) Obiettivo con Misura Elettronica della Distanza (EDM) integrata. Uscita per raggio laser EDM d) Vite micrometrica zenitale e) Interfaccia RS232/USB Porta host USB...
  • Seite 60 Componenti dello strumento - parte 2 di 2 Ghiera di messa a fuoco immagine del cannocchiale Oculare; reticolo di messa a fuoco k) Coperchio per batteria Vite calante m) Livella sferica n) Display o) Tastiera Zoom_003 Zoom20/30/35 Pro | 9 Componenti dello strumento...
  • Seite 61 Zoom20/30/35 Pro | 10 Componenti dello strumento  Tastiera Il layout della tastiera può variare a seconda del modello di strumento. a) Tastierino alfanumerico b) Tasto di navigazione c) Tasto ENTER d) Tasti funzione da F1 a F4 e) Tasto ESC Tasto FNC g) Tasto PAGE Zoom_009...

  • Seite 62: Dati Tecnici

    3 Dati tecnici Specifiche Temperatura ambientali Temperatura d’esercizio [°C] Temperatura di stoccaggio [°C] da -20 a +50 da -40 a +70 Protezione dall’acqua, dalla polvere e dalla sabbia IP54 (IEC 60529) Umidità Max 95 % senza formazione di condensa. Gli effetti della condensa si possono contrastare in modo efficace asciugando periodicamente lo strumento.

  • Seite 63: Cura E Trasporto

    Zoom20/30/35 Pro | 12 Cura e trasporto 4 Cura e trasporto Manutenzione e • Trasportare il prodotto nell'imballo originale o trasportare il treppiedi con trasporto le gambe aperte appoggiandolo sulla spalla in modo da proteggere lo stru- mento dagli urti e dalle vibrazioni. •...

  • Seite 64: Funzionamento

    5 Funzionamento  Caricare la batteria prima di utilizzarla per la prima volta. Accensione e spegnimento dello strumento 003690_001 Zoom20/30/35 Pro | 13 Funzionamento...
  • Seite 65 Série GeoMax Zoom20/30/35 Pro Guia Rápido Versão 2.0...
  • Seite 66 Zoom20/30/35 Pro | 2 Informações importantes sobre o instrumento 1 Informações importantes sobre o instru- mento Leia e siga o Manual de Utilização no DVD que o acompanha antes de usar o produto.  Manter para referência futura! Pretenção de uso •...
  • Seite 67 Produtos laser O instrumento contém os seguintes produtos laser: Produto laser Classe do laser Módulo EDM (Medição Eletrônica de Distância) • medições com reflectores Classe 1 • medições sem reflectores Classe 3R Mira laser vermelho Classe 3R Grupo Isento EGL (Luz Guia Eletrônico) Prumo laser Classe 2 produto laser opcional...
  • Seite 68 Zoom20/30/35 Pro | 4 Informações importantes sobre o instrumento Na perspectiva de segurança, o laser de classe 3R, deve ser tratado como CUIDADO potencialmente perigoso. Precauções: 1) Previna da exposição direta do olho ao raio 2) Não aponte o raio para outras pessoas. Pela perspectiva de segurança, os produtos laser classe 2 não são inerente- CUIDADO mente seguros aos olhos.
  • Seite 69 Localização das aberturas laser a) Raio laser (EDM) b) Raio laser (Prumo laser) c) Saída do raio laser (Prumo laser) 003691_001 O instrumento não dever ser misturado com os resíduos domésticos. Zoom20/30/35 Pro | 5 Informações importantes sobre o instrumento...
  • Seite 70 Zoom20/30/35 Pro | 6 Informações importantes sobre o instrumento Por meio deste termo, a GeoMax AG, declara que o cumpre todos Conformidade com regula- os requisitos essenciais e outras cláusulas da diretiva CE. A decla- ração de conformidade está disponível pela GeoMax AG.
  • Seite 71 à segurança. Em certas condições, as baterias de Lítio podem superaquecer e inflamar.  Ao transportar ou despachar o seu produto GeoMax com baterias de Lítio a bordo de uma aeronave comercial, você deve fazê-lo conforme a regulamentação IATA Regulamentos de Produtos Perigosos.

  • Seite 72: Componentes Do Instrumento

    Zoom20/30/35 Pro | 8 Componentes do instrumento 2 Componentes do instrumento Componentes do instrumento parte 1 de 2 a) Alça destacável b) Mira c) Objetiva com o EDM integrado Saída do raio laser EDM d) Comando vertical e) Interface RS232/USB Porta USB g) Comando horizontal h) Segundo teclado*...
  • Seite 73 Componentes do instrumento parte 2 de 2 Focagem da imagem Ocular; focagem do retículo k) Tampa da bateria Parafuso nivelante m) Nível circular n) Visor o) Teclado Zoom_003 Zoom20/30/35 Pro | 9 Componentes do instrumento...
  • Seite 74 Zoom20/30/35 Pro | 10 Componentes do instrumento  Teclado A disposição das reclas podem variar conforme o modelo do instru- mento. a) Teclado alfanumérico b) Tecla de nevegação c) Tecla ENTER d) Tecla de função F1aF4 e) TeclaESC TeclaFNC g) TeclaPÁGINA Zoom_009...

  • Seite 75: Dados Técnicos

    3 Dados Técnicos Especificações Temperatura ambientais Temperatura de operação [°C] Temperatura de armazenamento [°C] -20 a +50 -40 a +70 Proteção contra água, poeira e areia IP54 (IEC 60529) Umidade Max 95 % não condensável. Os efeitos da condensação são eficazmente neutralizados através de secagem periódica do instrumento.

  • Seite 76: Cuidados E Transporte

    Zoom20/30/35 Pro | 12 Cuidados e Transporte 4 Cuidados e Transporte Cuidados e trans- • Transportar o instrumento no estojo de transporte original ou transportar porte com o tripé, desde que, com as pernas abertas sobre o ombro, a proteger o equipamento contra os choques e vibrações.
  • Seite 77 5 Operação  A bateria deve ser carregada antes de utilizá-la pela primeira vez. Ligando e desli- gando o instru- mento 003690_001 Zoom20/30/35 Pro | 13 Operação...
  • Seite 78 GeoMax Zoom20/30/35 Pro Краткое руководство Версия 2.0...
  • Seite 79 Zoom20/30/35 Pro | 2 Важная информация о Вашем Инструменте 1 Важная информация о Вашем Инструменте Прежде чем включить Инструмент, внимательно прочтите Руководство пользова- теля на прилагаемом DVD.  Сохраняйте документацию для использования в дальнейшем в качестве справоч- ника! Допустимое • Измерение...
  • Seite 80 Лазерные устрой- Измерительный прибор содержит следующие лазерные устройства: ства Лазерное устройство Класс лазера EDM (Electronic Distance Measurement) модуль лазерного дальномера • измерения на отражатель Класс 1 • безотражательный режим Класс 3R Видимый красный лазерный указатель Класс 3R Свободен от ограни- EGL (электронный...
  • Seite 81 Zoom20/30/35 Pro | 4 Важная информация о Вашем Инструменте С точки зрения безопасности лазерные устройства класса 3R должны рассматри- ОСТО- ваться как потенциально опасные. РОЖНО Меры предосторожности: 1) Избегайте прямого попадания луча в глаза. 2) Не направляйте лазерный луч на других людей. Лазерные...
  • Seite 82 Расположение апертур лазеров a) Лазерный луч (EDM) b) Лазерный луч (Лазерный отвес) Выход для лазер- ного луча (Лазерный отвес) 003691_001 Прибор нельзя выбрасывать вместе с бытовыми отходами. Zoom20/30/35 Pro | 5 Важная информация о Вашем Инструменте...
  • Seite 83 Zoom20/30/35 Pro | 6 Важная информация о Вашем Инструменте GeoMax AG гарантирует, что отвечает всем основным условиям и Соответствие требованиям Директив //EC. Декларация соответствия хранится в национальным GeoMax AG. нормам Соответствие • FCC, Часть 15 (применимы в США) • Гарантируется, GeoMax AG, что продукты,Zoom35 Pro отвечают основным...
  • Seite 84 GeoMax разработала Руководство по перевозке продуктов GeoMax и перемещению продуктов GeoMax с литиевыми батареями. Перед тран- спортировкой оборудования GeoMax, прочитайте руководство по пере- возке на сайте (www.geomax-positioning.com/dgr) и убедитесь, что не нару- шаете Правила IATA по опасным материалам, а также что транспорти- ровка оборудования GeoMax организована правильно.

  • Seite 85: Составляющие Инструмента

    Zoom20/30/35 Pro | 8 Составляющие инструмента 2 Составляющие инструмента Компоненты прибора, часть 1 из 2 a) Съемная транспортировочная ручка b) Оптический визир Объектив со встроенным дально- мером (EDM). Выход лазерного луча d) Наводящий винт вертикального круга e) Коммуникационные разъемы RS232/USB Хост-порт...
  • Seite 86 Составляющие инструмента (продолжение) Фокусировочное кольцо объектива Фокусировочное кольцо окуляра Крышка аккумуляторного отсека Подъемный винт m) Круглый уровень n) Дисплей o) Клавиатура Zoom_003 Zoom20/30/35 Pro | 9 Составляющие инструмента...
  • Seite 87 Zoom20/30/35 Pro | 10 Составляющие инструмента  Клавиатура Раскладка клавиатуры может отличаться в зависимости от модели. a) Алфавитно-цифровая панель b) Навигационная клавиша Кнопка ENTER (Ввод) d) Функциональные клавиши F1 - F4 e) Кнопка ESC Кнопка FNC g) Кнопка PAGE Zoom_009...

  • Seite 88: Технические Характеристики

    3 Технические характеристики Эксплуатаци- Температура онные характери- Рабочая температура [°C] Температура хранения [°C] стики от -20 до +50 от -40 до +70 Защита от влаги, пыли и песка IP54 (IEC 60529) Влажность Максимум 95 % без конденсации Влияние конденсации влаги успешно устраняется периодической протиркой и просушкой...

  • Seite 89: Транспортировка И Хранение

    Zoom20/30/35 Pro | 12 Транспортировка и хранение 4 Транспортировка и хранение Транспортировка в • При переноске инструмента в ходе полевых работ обязательно убедитесь в ходе полевых том, что он переносится в собственном контейнере либо на штативе в верти- работ кальном положении с целью защиты инструмента от ударов и вибраций. •...

  • Seite 90: Работа С Инструментом

    5 Работа с инструментом  Батарея должна быть заряжена перед первым использованием инструмента. Включение и выключение прибора 003690_001 Zoom20/30/35 Pro | 13 Работа с инструментом...
  • Seite 91 GeoMax Zoom 20/30/35 Pro Series 799561-2.0.0en(original text)/de/es/fr/it/pt-br/ru © 2015 GeoMax AG, Widnau, Switzerland GeoMax AG www.geomax-positioning.com...
