11.10.3
Beschreibung
Zugriff
Messen
Nächster Schritt
11.10.4
Beschreibung
Absteckung nach Punkt
Absteckung nach Bogen
Absteckung nach Sehne
Absteckung nach
Winkel
Programme

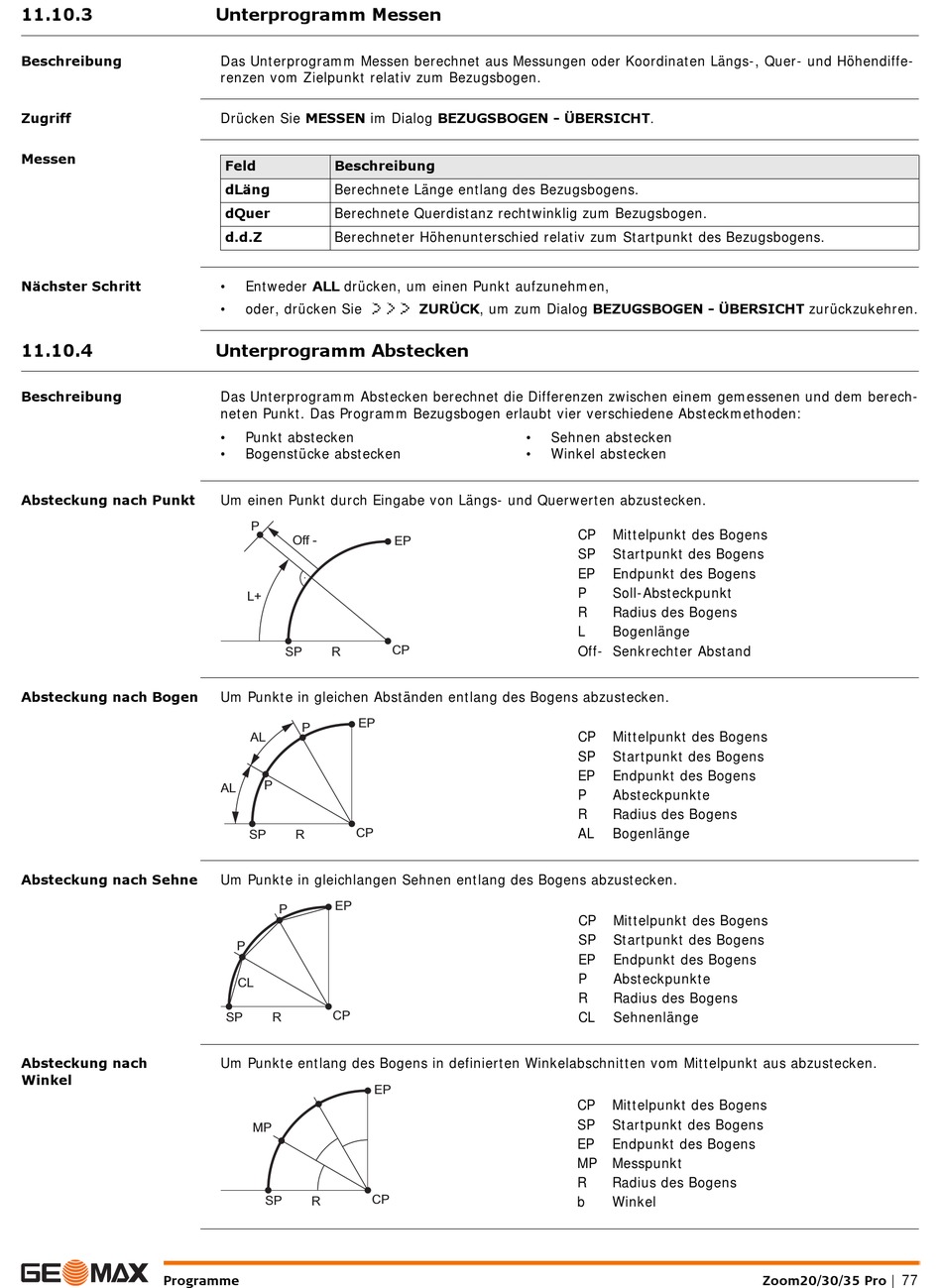

Unterprogramm Messen
Das Unterprogramm Messen berechnet aus Messungen oder Koordinaten Längs-, Quer- und Höhendiffe-
renzen vom Zielpunkt relativ zum Bezugsbogen.
Drücken Sie MESSEN im Dialog BEZUGSBOGEN - ÜBERSICHT.
Feld
Beschreibung
dLäng
Berechnete Länge entlang des Bezugsbogens.
dQuer
Berechnete Querdistanz rechtwinklig zum Bezugsbogen.
d.d.Z
Berechneter Höhenunterschied relativ zum Startpunkt des Bezugsbogens.
•
Entweder ALL drücken, um einen Punkt aufzunehmen,
•
oder, drücken Sie
Unterprogramm Abstecken
Das Unterprogramm Abstecken berechnet die Differenzen zwischen einem gemessenen und dem berech-
neten Punkt. Das Programm Bezugsbogen erlaubt vier verschiedene Absteckmethoden:
•
Punkt abstecken
•
Bogenstücke abstecken
Um einen Punkt durch Eingabe von Längs- und Querwerten abzustecken.
P
Off -
L+
CP
SP
R
Um Punkte in gleichen Abständen entlang des Bogens abzustecken.
EP
P
AL
P
AL
CP
SP
R
Um Punkte in gleichlangen Sehnen entlang des Bogens abzustecken.
EP
P
P
CL
CP
SP
R
Um Punkte entlang des Bogens in definierten Winkelabschnitten vom Mittelpunkt aus abzustecken.
EP
MP
b
b
b
CP
SP
R
ZURÜCK, um zum Dialog BEZUGSBOGEN - ÜBERSICHT zurückzukehren.
•
Sehnen abstecken
•
Winkel abstecken
EP
CP
Mittelpunkt des Bogens
SP
Startpunkt des Bogens
EP
Endpunkt des Bogens
P
Soll-Absteckpunkt
R
Radius des Bogens
L
Bogenlänge
Off- Senkrechter Abstand
CP
Mittelpunkt des Bogens
SP
Startpunkt des Bogens
EP
Endpunkt des Bogens
P
Absteckpunkte
R
Radius des Bogens
AL
Bogenlänge
CP
Mittelpunkt des Bogens
SP
Startpunkt des Bogens
EP
Endpunkt des Bogens
P
Absteckpunkte
R
Radius des Bogens
CL
Sehnenlänge
CP
Mittelpunkt des Bogens
SP
Startpunkt des Bogens
EP
Endpunkt des Bogens
MP
Messpunkt
R
Radius des Bogens
b
Winkel
