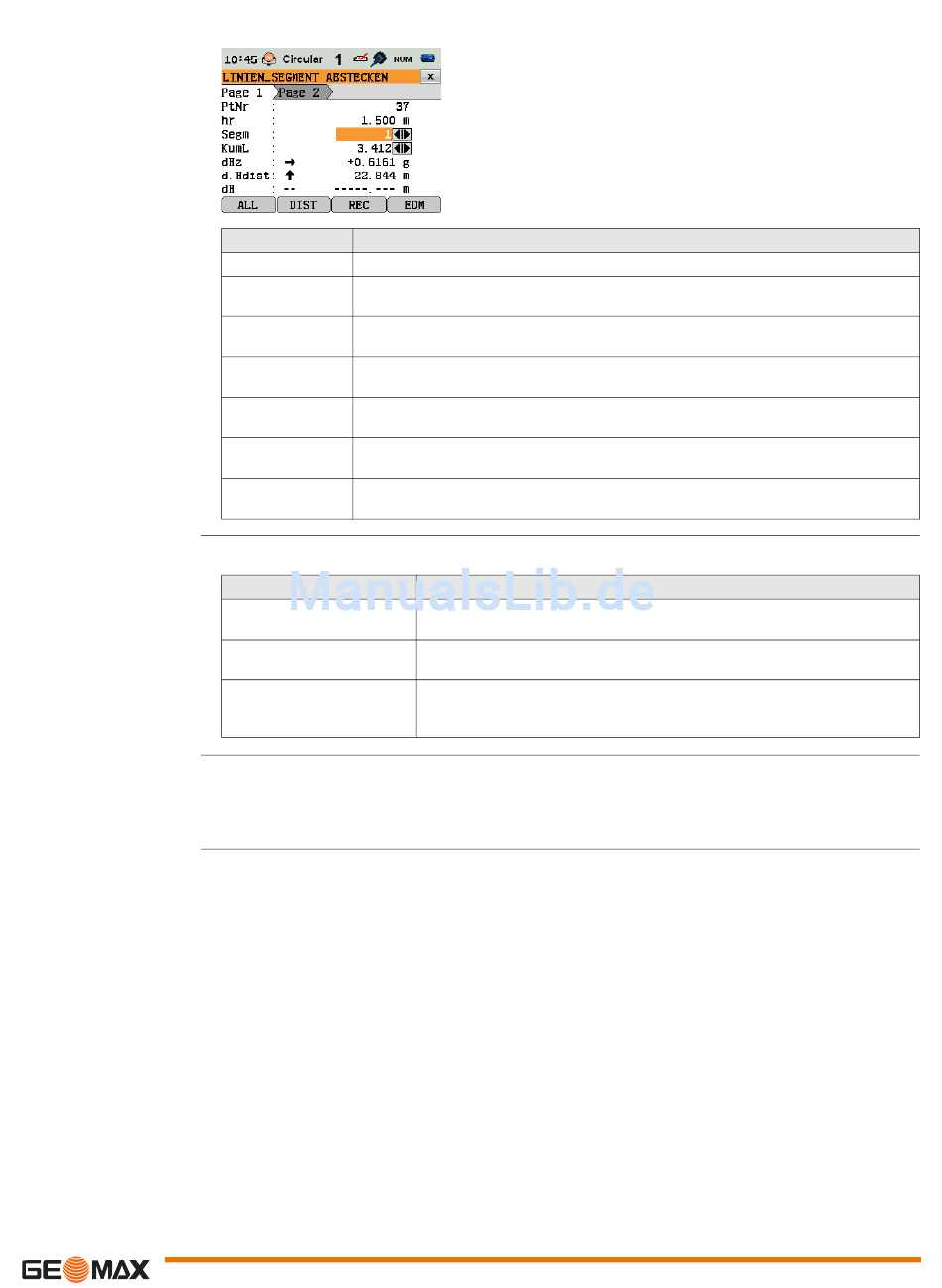

LINIEN_SEGMENT
ABSTECKEN
Meldungen
Nächster Schritt
Programme
Die Vorzeichen von Distanz- und Winkeldifferenzen stellen Korrekturwerte dar (Soll minus Ist). Die Pfeile
zeigen die Richtung zum Absteckpunkt an.
Feld
Beschreibung
Segm
Segmentnummer Beinhaltet auch das Reststück-Segment, falls zutreffend.
KumL
Summe der Segmentlängen Wechselt mit der Anzahl der Segmente. Beinhaltet auch
die Reststück-Segmentlänge, falls zutreffend.
dHz
Horizontalrichtung vom Messpunkt zum Absteckpunkt Positiv, wenn das Fernrohr im
Uhrzeigersinn zum Absteckpunkt gedreht werden muss.
d.Hdist
Horizontaldistanz vom Messpunkt zum Absteckpunkt Positiv, wenn der Absteckpunkt
weiter weg als der Messpunkt liegt.
dH
Höhenunterschied vom Messpunkt zum Absteckpunkt Positiv, wenn der Absteckpunkt
höher als der Messpunkt liegt.
dL
Längsdistanz vom Messpunkt zum Absteckpunkt Positiv, wenn der Absteckpunkt
weiter weg als der Messpunkt liegt.
dO
Senkrechtdistanz vom Messpunkt zum Absteckpunkt Positiv, wenn der Absteckpunkt
rechts vom Messpunkt liegt.
Es können folgende wichtige Meldungen erscheinen.
Meldungen
Basisline zu kurz!
Koordinaten ungültig!
Speichern auf Schnitt-
stelle!
•
Drücken Sie entweder ALL, um zu messen und zu registrieren,
•
oder drücken Sie ESC, um zum Bildschirm Definiere Segment zurückzukehren. Drücken Sie dort auf
ZURÜCK, um zum Bildschirm BEZUGSLINIE zurückzukehren.
•
Oder wählen Sie mehrmals ESC, um das Applikationsprogramm zu beenden.
Beschreibung
Basislinie ist kürzer als 1 cm. Wählen Sie die Basispunkte so, dass der hori-
zontale Abstand beider Punkte mindestens 1 cm beträgt.
Keine oder ungültige Koordinaten eines Punktes. Stellen Sie sicher, dass die
verwendeten Punkte mindestens Lagekoordinaten (O, N) haben.
Datenausgabe wird im Menü ALLGEMEINE EINSTELLUNGEN auf
Schnittstelle festgelegt. Zum erfolgreichen Starten der Bezugslinie muss
Datenausgabe auf Int. Speicher festgelegt sein.
