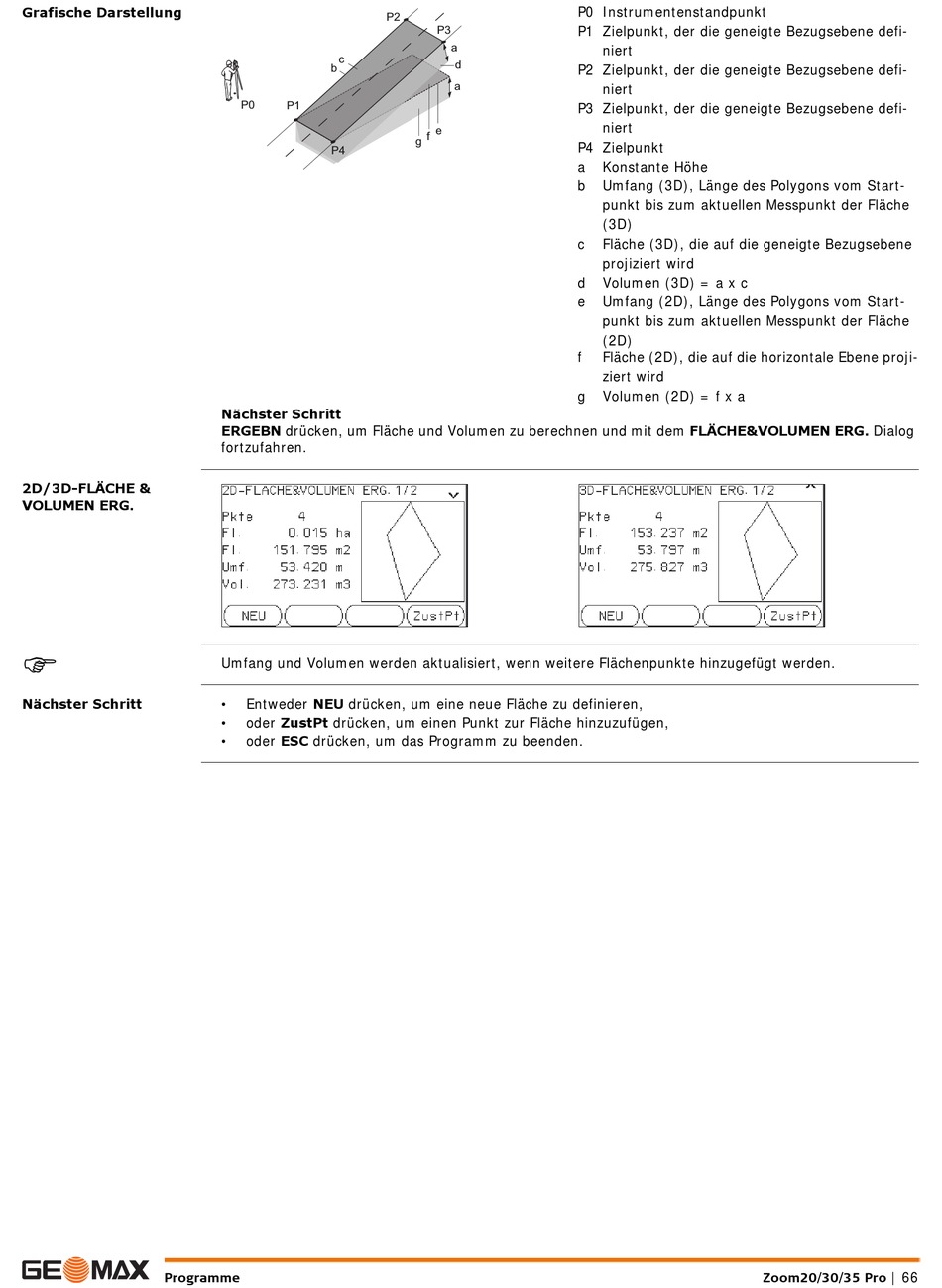

Grafische Darstellung
2D/3D-FLÄCHE &
VOLUMEN ERG.
Nächster Schritt
Programme
P2
c
b
P0
P1
P4
Nächster Schritt
ERGEBN drücken, um Fläche und Volumen zu berechnen und mit dem FLÄCHE&VOLUMEN ERG. Dialog
fortzufahren.
Umfang und Volumen werden aktualisiert, wenn weitere Flächenpunkte hinzugefügt werden.
•
Entweder NEU drücken, um eine neue Fläche zu definieren,
•
oder ZustPt drücken, um einen Punkt zur Fläche hinzuzufügen,
•
oder ESC drücken, um das Programm zu beenden.
P0 Instrumentenstandpunkt
P1 Zielpunkt, der die geneigte Bezugsebene defi-
P3
a
d
P2 Zielpunkt, der die geneigte Bezugsebene defi-
a
P3 Zielpunkt, der die geneigte Bezugsebene defi-
e
f
g
P4 Zielpunkt
a
b
c
d
e
f
g
niert
niert
niert
Konstante Höhe
Umfang (3D), Länge des Polygons vom Start-
punkt bis zum aktuellen Messpunkt der Fläche
(3D)
Fläche (3D), die auf die geneigte Bezugsebene
projiziert wird
Volumen (3D) = a x c
Umfang (2D), Länge des Polygons vom Start-
punkt bis zum aktuellen Messpunkt der Fläche
(2D)
Fläche (2D), die auf die horizontale Ebene proji-
ziert wird
Volumen (2D) = f x a
Zoom20/30/35 Pro | 66
