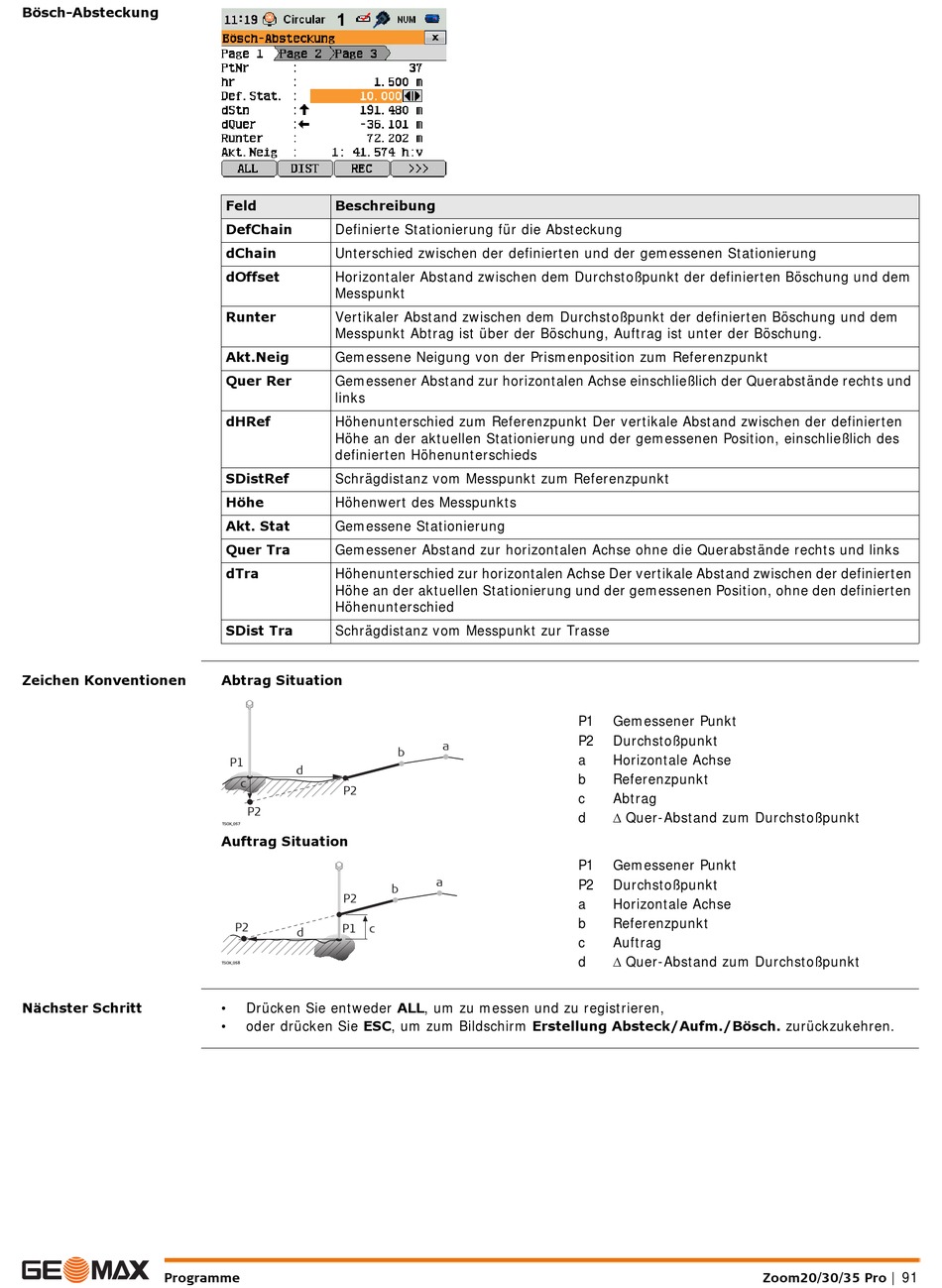

Bösch-Absteckung
Zeichen Konventionen
Nächster Schritt
Programme
Feld
Beschreibung
DefChain
Definierte Stationierung für die Absteckung
dChain
Unterschied zwischen der definierten und der gemessenen Stationierung
dOffset
Horizontaler Abstand zwischen dem Durchstoßpunkt der definierten Böschung und dem
Messpunkt
Runter
Vertikaler Abstand zwischen dem Durchstoßpunkt der definierten Böschung und dem
Messpunkt Abtrag ist über der Böschung, Auftrag ist unter der Böschung.
Akt.Neig
Gemessene Neigung von der Prismenposition zum Referenzpunkt
Quer Rer
Gemessener Abstand zur horizontalen Achse einschließlich der Querabstände rechts und
links
dHRef
Höhenunterschied zum Referenzpunkt Der vertikale Abstand zwischen der definierten
Höhe an der aktuellen Stationierung und der gemessenen Position, einschließlich des
definierten Höhenunterschieds
SDistRef
Schrägdistanz vom Messpunkt zum Referenzpunkt
Höhe
Höhenwert des Messpunkts
Akt. Stat
Gemessene Stationierung
Quer Tra
Gemessener Abstand zur horizontalen Achse ohne die Querabstände rechts und links
dTra
Höhenunterschied zur horizontalen Achse Der vertikale Abstand zwischen der definierten
Höhe an der aktuellen Stationierung und der gemessenen Position, ohne den definierten
Höhenunterschied
SDist Tra
Schrägdistanz vom Messpunkt zur Trasse
Abtrag Situation
b
P1
d
c
P2
P2
TSOX_057
Auftrag Situation
b
P2
P2
P1
c
d
TSOX_058
•
Drücken Sie entweder ALL, um zu messen und zu registrieren,
•
oder drücken Sie ESC, um zum Bildschirm Erstellung Absteck/Aufm./Bösch. zurückzukehren.
P1
Gemessener Punkt
P2
Durchstoßpunkt
a
a
Horizontale Achse
b
Referenzpunkt
c
Abtrag
d
Quer-Abstand zum Durchstoßpunkt
P1
Gemessener Punkt
P2
Durchstoßpunkt
a
a
Horizontale Achse
b
Referenzpunkt
c
Auftrag
d
Quer-Abstand zum Durchstoßpunkt
Zoom20/30/35 Pro | 91
